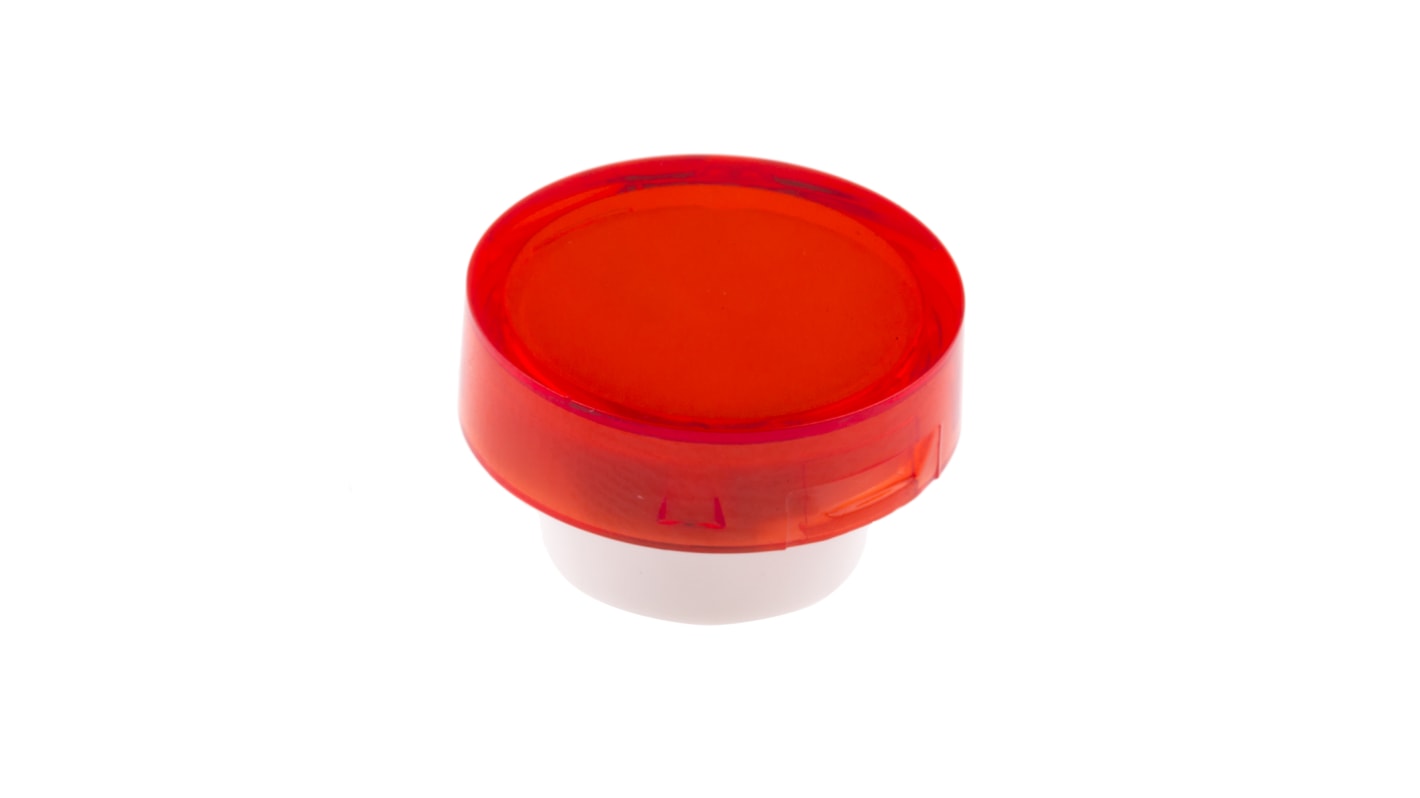

Embellecedor para botón pulsador Rojo Redondo para uso con Serie ADA16

Interruptores De Botón pulsador submontados, de construcción modular, iluminados o no iluminados, de acción momentánea y alterna, redondos, cuadrados y rectangulares, e indicadores de luz piloto coincidentes para adaptarse a aberturas de diámetro 16mm estándar del sector en paneles con un grosor de entre 0,5 y 5mm. Disponible en una selección de perfil de moldura elevado que evita el contacto accidental o versiones de montaje enrasado que permiten montar el interruptor De Botón pulsador o el indicador de luz piloto casi enrasado con cualquier panel. Rápido y fácil de montar, una vez completamente construido, cada interruptor De Botón pulsador o indicador de luz piloto tiene un panel estanco conforme a IP65.

Los operadores de botón pulsador se pueden instalar en cualquiera de los bloques de contacto que permiten diversas combinaciones de conmutación e iluminación (para bloques de lámpara y de contacto, ver los códigos RS 745-2427, 745-2423 y 745-2420). Cada bloque de contactos tiene terminales universales de 2,8 x 0,5 mm que permiten soldar directamente o conectar bases de enchufe.
Los indicadores de luz piloto están preinstalados con un bloque de lámparas. Para la iluminación, utilizar una lámpara de filamento de ranura mediana T1 3⁄4 (MG5.7s) o LED y, a continuación, seleccionar una lente adecuada.
Las lentes adecuadas para usar con la serie ADA16S de interruptores de botón pulsador e indicadores de luz piloto se suministran en una selección de colores (azul, verde, ámbar, rojo, blanco y negro) y formas (redondas, cuadradas y rectangulares). Cada lente tiene un perfil plano y está fabricada en policarbonato que se puede grabar.
Los dos convertidores de bastidor (códigos RS 745-2552 cuadrado y 745-2559 rectangular) cambian los interruptores de botón pulsador cuadrados y rectangulares (745-2458, 745-2451, 745-2470) e indicadores de luz piloto (745-2489 y 745-2483) en versiones de montaje enrasado. Cada convertidor se suministra con un arco de fijación, junta y un bastidor de montaje enrasado de plástico negro.
Otros interruptores de la serie ADA16 incluyen interruptores de llave, interruptor selector giratorio, avisador acústico y una parada de emergencia (parada E), para ver una parte de estos, consultar los códigos RS 745-2433, 745-2439, 745-2436, 745-2445 y 745-2442 respectivamente.

Impermeable y con clasificación IP65
Abertura en panel de Ø 16 mm
Operadores redondos, cuadrados y rectangulares con conmutación momentánea y alterna
Puede estar iluminado o no iluminado
VDE de 5 A 250 V ac (8 A 125 V ac)
Contactos de plata
Resistencia de aislamiento> de 50MΩ
Índice de inflamabilidad UL94-V0
Rango de temperaturas de funcionamiento de -25 a +55 °C (sin lámpara de -25 a +70 °C)

Para crear un interruptor de botón pulsador iluminado completo necesitará un operador de botón pulsador + bloque de contactos + lente + lámpara de filamento o LED.
Para conocer conectores de acoplamiento de bloque de contactos adecuados, consulte el código RS 680-2158 típico.
Para lentes adecuadas, consulte los códigos RS 745-2499 , 745-2530 y 745-2512 típicos.
Para una lámpara de filamento adecuada, consulte el código RS 655-9211 típico.
Para un LED de un chip blanco adecuado, consulte el código RS 225-997 típico.

UL, CUL, ENEC, VDE
