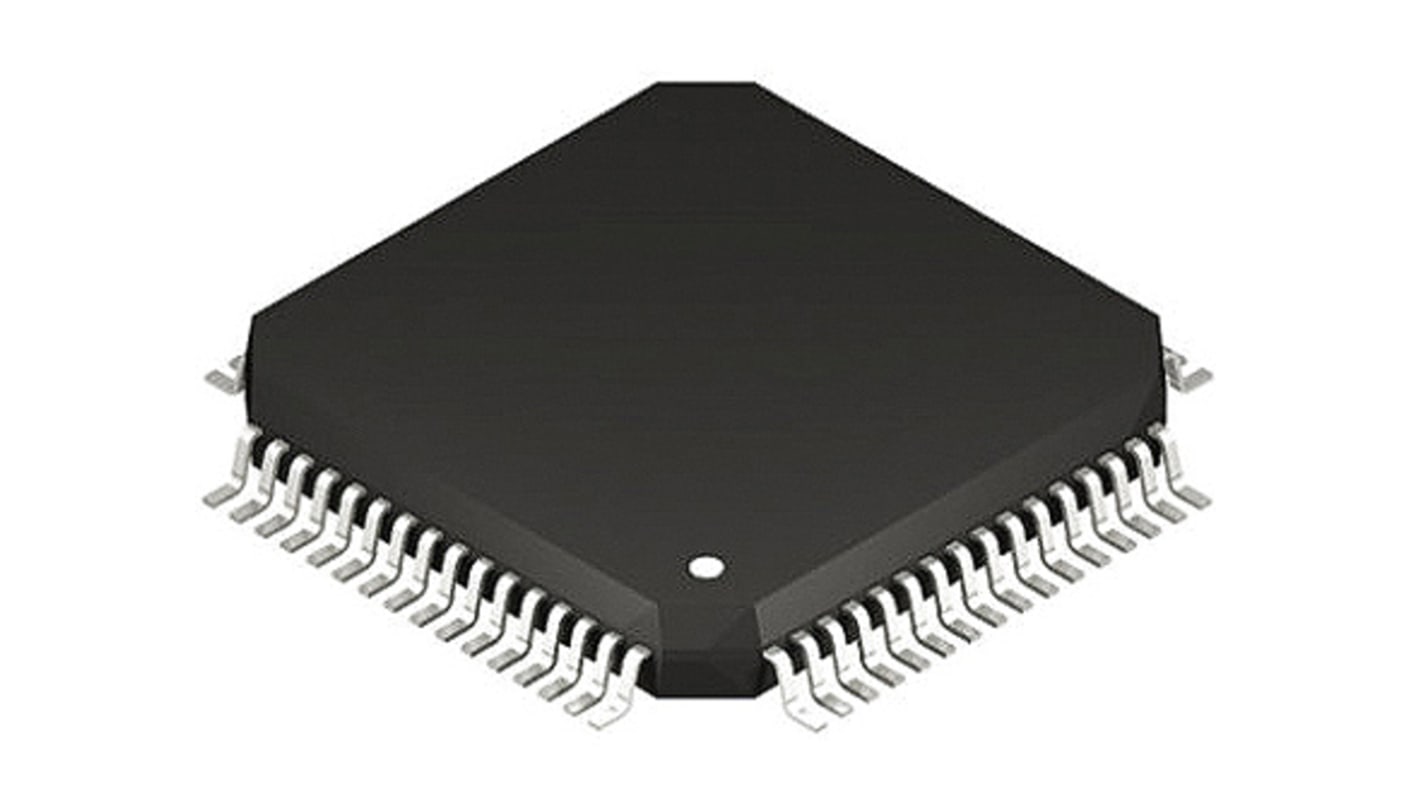

Microcontrolador Microchip PIC24EP128MC206-I/PT, núcleo PIC24 de 16bit, RAM 16 kB, 70MHZ, TQFP de 64 pines
- Código RS:
- 165-4040
- Nº ref. fabric.:
- PIC24EP128MC206-I/PT
- Fabricante:
- Microchip
- Código RS:
- 165-4040
- Nº ref. fabric.:
- PIC24EP128MC206-I/PT
- Fabricante:
- Microchip
Seleccionar todo | Atributo | Valor |
|---|---|---|
| Marca | Microchip | |
| Nombre de la Familia | PIC24EP | |
| Tipo de Encapsulado | TQFP | |
| Tipo de Montaje | Montaje superficial | |
| Conteo de Pines | 64 | |
| Núcleo del Dispositivo | PIC24 | |
| Ancho del Bus de Datos | 16bit | |
| Tamaño de la Memoria del Programa | 128 kB | |
| Frecuencia Máxima | 70MHZ | |
| Tamaño RAM | 16 kB | |
| Canales USB | 0 | |
| Número de Canales SPI | 2 | |
| Número de Canales UART | 2 | |
| Number of USART Channels | 0 | |
| Número de Canales CAN | 0 | |
| Número de Canales I2C | 2 | |
| Tensión de Alimentación de Funcionamiento Típica | 3 → 3,6 V | |
| Temperatura de Funcionamiento Mínima | -40 °C | |
| Arquitectura del Conjunto de Instrucciones | C | |
| Número Máximo de Canales Ethernet | 0 | |
| Número de Unidades ADC | 1 | |
| Número de Canales PCI | 0 | |
| Transmisión de Datos | 17.5Mbps | |
| Ancho | 10mm | |
| Number of LIN Channels | 0 | |
| Altura | 1.1mm | |
| Convertidores Analógico-Digital | 1 (16 x 10/12 bits) | |
| Longitud | 10mm | |
| Número de Canales de Ethernet | 0 | |
| Tipo de Memoria del Programa | Flash | |
| Modulación de Ancho de Pulso | 6 (control de motores) | |
| Dimensiones | 10 x 10 x 1.05mm | |
| Temperatura Máxima de Funcionamiento | +85 °C | |
| Seleccionar todo | ||
|---|---|---|
Marca Microchip | ||
Nombre de la Familia PIC24EP | ||
Tipo de Encapsulado TQFP | ||
Tipo de Montaje Montaje superficial | ||
Conteo de Pines 64 | ||
Núcleo del Dispositivo PIC24 | ||
Ancho del Bus de Datos 16bit | ||
Tamaño de la Memoria del Programa 128 kB | ||
Frecuencia Máxima 70MHZ | ||
Tamaño RAM 16 kB | ||
Canales USB 0 | ||
Número de Canales SPI 2 | ||
Número de Canales UART 2 | ||
Number of USART Channels 0 | ||
Número de Canales CAN 0 | ||
Número de Canales I2C 2 | ||
Tensión de Alimentación de Funcionamiento Típica 3 → 3,6 V | ||
Temperatura de Funcionamiento Mínima -40 °C | ||
Arquitectura del Conjunto de Instrucciones C | ||
Número Máximo de Canales Ethernet 0 | ||
Número de Unidades ADC 1 | ||
Número de Canales PCI 0 | ||
Transmisión de Datos 17.5Mbps | ||
Ancho 10mm | ||
Number of LIN Channels 0 | ||
Altura 1.1mm | ||
Convertidores Analógico-Digital 1 (16 x 10/12 bits) | ||
Longitud 10mm | ||
Número de Canales de Ethernet 0 | ||
Tipo de Memoria del Programa Flash | ||
Modulación de Ancho de Pulso 6 (control de motores) | ||
Dimensiones 10 x 10 x 1.05mm | ||
Temperatura Máxima de Funcionamiento +85 °C | ||
- COO (País de Origen):
- TH
Microcontroladores Flash de 16 bits PIC24EPxxxGP/MC20x
Características del microcontrolador
Entre 21 y 53 contactos de E/S – En función del modelo
Reset de encendido (POR)
Temporizador de arranque (PWRT)
Temporizador de arranque de oscilador (OST)
Reset de caída de tensión (BOR)
Temporizador Watchdog ampliado (WDT)
Módulo de detección de alta/baja tensión (HLVD)
Programación serie en circuito (ICSP)
Depuración en circuito (ICD)
