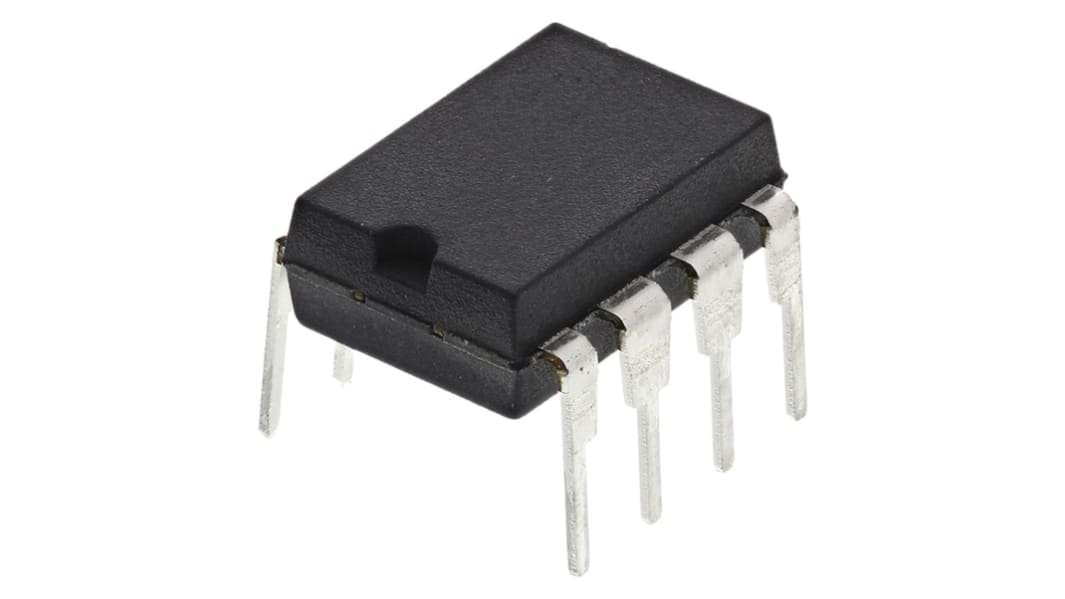

Controlador PWM VIPER53DIP-E, 300 kHz 1, PDIP, 8 pines
- Código RS:
- 686-8506
- Nº ref. fabric.:
- VIPER53DIP-E
- Fabricante:
- STMicroelectronics
Actualmente no es posible reservar este producto.
Lamentablemente no tenemos stock de este producto y no está disponible para reservar en este momento.
Añadido
Precio unitario (Suministrado en múltiplos de 2)
2,715 €
(exc. IVA)
3,285 €
(inc.IVA)
| Unidades | Por unidad | Por Pack* |
| 2 - 8 | 2,715 € | 5,43 € |
| 10 - 18 | 2,56 € | 5,12 € |
| 20 - 48 | 2,425 € | 4,85 € |
| 50 - 98 | 2,28 € | 4,56 € |
| 100 + | 2,175 € | 4,35 € |
| *precio indicativo | ||
- Código RS:
- 686-8506
- Nº ref. fabric.:
- VIPER53DIP-E
- Fabricante:
- STMicroelectronics
Documentación Técnica
Legislación y Conformidad
Datos del Producto
Convertidores VIPer® de alta tensión fuera de línea, ST Microelectronics
Los convertidores VIPer® de alta tensión de la tensión de red (230 V ac) son CI de convertidores fuera de línea de frecuencia fija, que integran un controlador PWM y una potencia vertical MOSFET de 700 V.
Fuentes de alimentación fuera de línea cubiertas de aplicaciones típicas. Compatibles con el lado principal o secundario del bucle de regulación.
Fuentes de alimentación fuera de línea cubiertas de aplicaciones típicas. Compatibles con el lado principal o secundario del bucle de regulación.
Convertidores ac/dc, STMicroelectronics
Especificaciones
Atributo | Valor |
|---|---|
| Frecuencia de Conmutación Máxima | 300 kHz |
| Tensión de Salida | 620 V |
| Método de Control | Corriente |
| Número de Salidas | 1 |
| Tiempo de Bajada | 100ns |
| Tipo de Montaje | Montaje en orificio pasante |
| Tipo de Encapsulado | PDIP |
| Tiempo de Subida | 50ns |
| Topología | Flyback |
| Conteo de Pines | 8 |
| Dimensiones | 10.16 x 7.11 x 4.95mm |
| Longitud | 10.16mm |
| Tipo de Controlador PWM | Modo de corriente |
| Ancho | 7.11mm |
| Altura | 4.95mm |
| Temperatura de Funcionamiento Mínima | -40 °C |
| Tensión de Alimentación de Funcionamiento Mínima | 0 V |
| Tensión de Alimentación Máxima de Funcionamiento | 19 V |
| Temperatura Máxima de Funcionamiento | +150 °C |
