- Código RS:
- 502-168
- Nº ref. fabric.:
- 220-42779J
- Fabricante:
- Vero Technologies
Temporalmente fuera de stock. El producto se entregará cuando vuelva a estar disponible.
Añadido
Precio Unidad
252,23 €
(exc. IVA)
305,20 €
(inc.IVA)
Unidades | Por unidad |
1 - 4 | 252,23 € |
5 - 9 | 234,57 € |
10 - 14 | 214,39 € |
15 + | 199,27 € |
Producto Alternativo
Este producto actualmente no se encuentra disponible. Le sugerimos la siguiente alternativa.
- Código RS:
- 502-168
- Nº ref. fabric.:
- 220-42779J
- Fabricante:
- Vero Technologies
Legislación y Conformidad
Estado RoHS: No cumple
- COO (País de Origen):
- GB
Datos del Producto

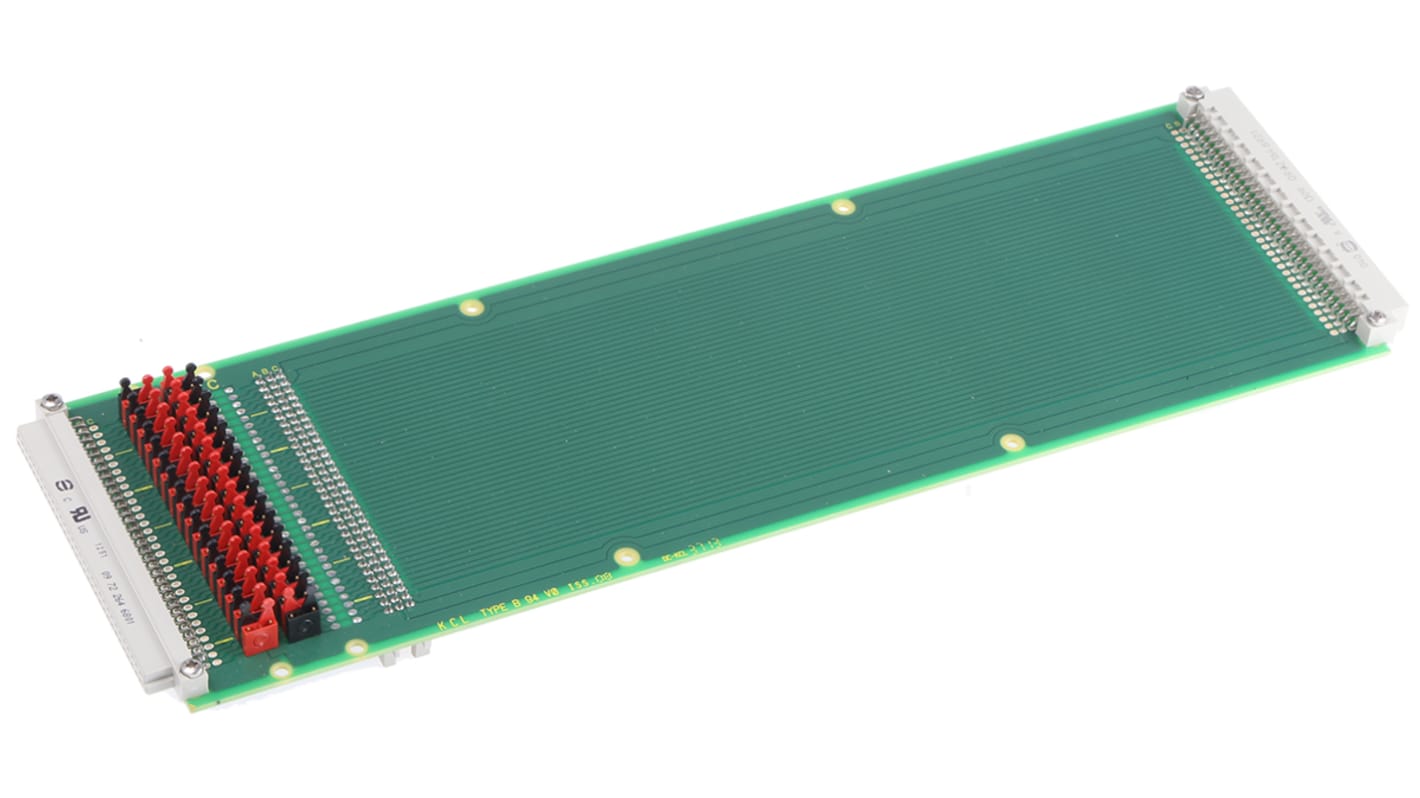

Placa complementaria de anchura adaptable (taladros metalizados)
Placas complementarias de fibra de vidrio de doble cara con taladros metalizados para su uso con tarjetas Eurocard de 160 mm y 220 mm de profundidad en opciones de conector DIN 41612 de 64 ó 96 vías.
La característica de enlace de conector macho para la desconexión de cada línea permite comprobaciones de estado lógico/voltaje.
Enlaces de conector macho organizados en filas de 32
Ajustados en cada extremo con conectores de borde indirecto DIN41612
Equipados con 64 vías y un conector para terminación de bus o analizador lógico (permiten uno con 96 vías)
Enlaces de conector macho organizados en filas de 32
Ajustados en cada extremo con conectores de borde indirecto DIN41612
Equipados con 64 vías y un conector para terminación de bus o analizador lógico (permiten uno con 96 vías)
Nota
Al utilizar placas complementarias adicionales y el kit de separador opcional, se pueden construir extensores para anchuras de 6U, 9U, 12U, etc.
Suministrado con
2 brazos de soporte/eyectores
Placas de bus de PC/VME
Placas de prototipos compatibles con PC
Placas de desarrollo de prototipos fabricadas de material de fibra de vidrio epoxi según norma BS4584, parte 3 ó 16. Grosor de tarjeta de 1,6 mm. Cobre: 305 g/m² (1 oz/ft²). Los terminales de conector de borde tienen un chapado de oro de 1,5 micras de grosor. 1,0 mm (0,040 pulg.). Los orificios del diámetro están preperforados en una matriz de 2,54 mm (0,1 pulg.).
Patrón de microplaca
Incorpora, en el lado del componente de la tarjeta, un plano de masa agujereado para el apantallado máximo y el funcionamiento de alta velocidad sin señales de deformación, y la protección completa de máscara de soldadura.
Especificaciones
Atributo | Valor |
---|---|
Tipo | Placa complementaria |
Conexión | DIN 41612 |
Número de Contactos | 64 |
Material de la Base | Laminado de Tejido de Vidrio Epoxi |
Número de Lados | 2 |
Grado de Material FR | FR4 |
Grosor | 1.6mm |
Profundidad | 160 mm, 220mm |
- Código RS:
- 502-168
- Nº ref. fabric.:
- 220-42779J
- Fabricante:
- Vero Technologies
Estado RoHS: No cumple
- COO (País de Origen):
- GB
