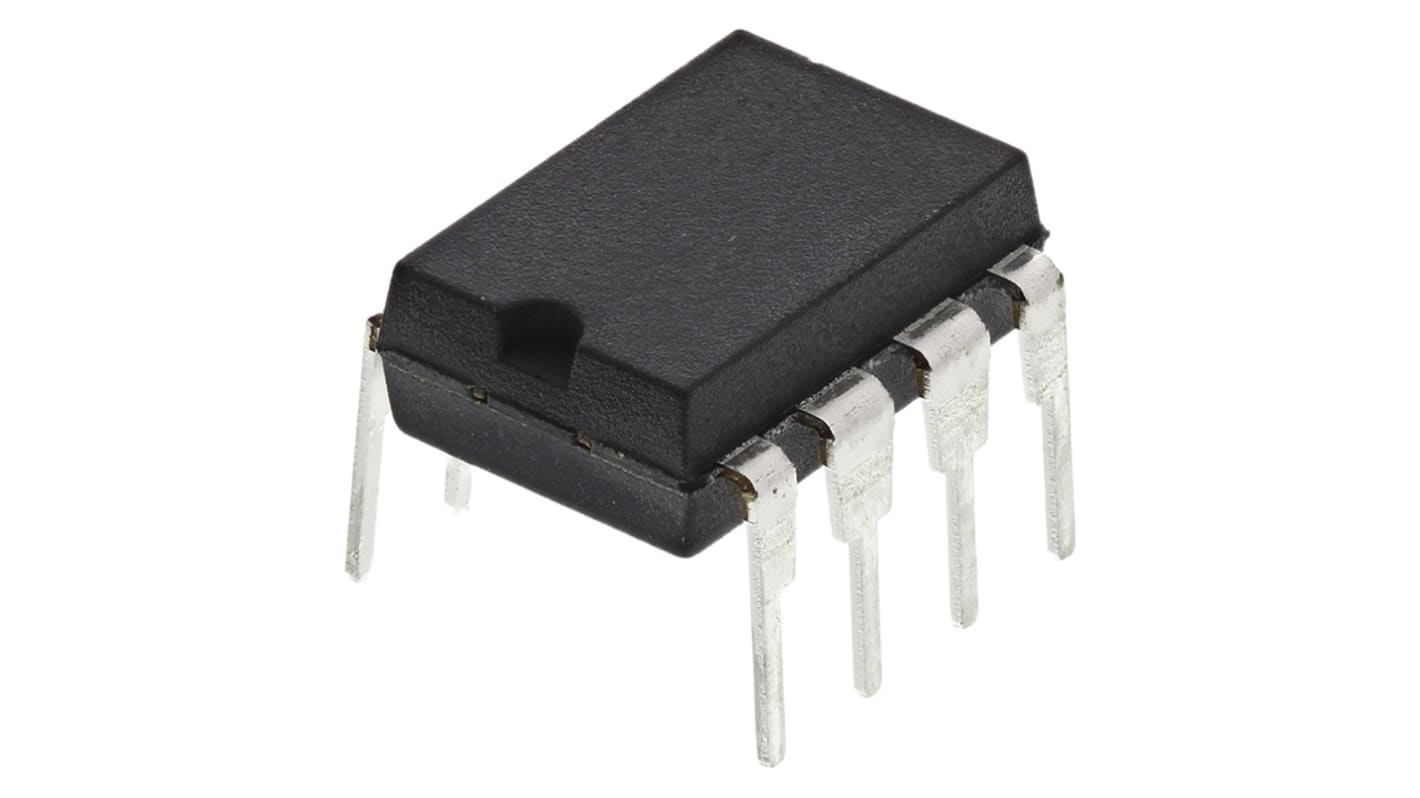

Potenciómetro digital, MCP4251-503E/P, Serie SPI 50kΩ, 257 posiciones, punta Lineal, 2 canales PDIP 8 pines

Código RS:: 723-9744
Nº ref. fabric.:: MCP4251-503E/P
Fabricante:: Microchip

Potenciómetro digital, MCP4251-503E/P, Serie SPI 50kΩ, 257 posiciones, punta Lineal, 2 canales PDIP 8 pines

Temporalmente fuera de stock. El producto se entregará cuando vuelva a estar disponible.

Precio unitario (Suministrado en múltiplos de 2)

0,57 €

(exc. IVA)

0,69 €

(inc.IVA)

Unidades	Por unidad	Por Pack*
2 +	0,57 €	1,14 €

*precio indicativo

Código RS:: 723-9744
Nº ref. fabric.:: MCP4251-503E/P
Fabricante:: Microchip

Documentación Técnica

Datasheet

Legislación y Conformidad

Datos del Producto

Potenciómetros digitales MCP413x/415x/423x/425x

La gama de dispositivos Microchip MCP413x, MCP415x, MCP423x y MCP425x son potenciómetros digitales que incorporan una interfaz SPI. Integra memoria RAM volátil.

Las versiones de 7 bits (129 pasos) y 8 bits (257 pasos) están disponibles en varias opciones de resistencia RAB de 5 kΩ a 100 kΩ. Otras variantes también proporcionan elección entre configuraciones de contactos de potenciómetro y reostato, también hay opciones de red de resistencia sencilla y doble disponibles.

Características

Funcionamiento de barrido de escala cero a escala completa
Baja resistencia de barrido: 75 Ω (típica)
Coeficiente de temperatura bajo: absoluto (resostato) 50 ppm, radiométrico (potenciómetro) 15 ppm (típico)
Interfaz serie SPI
Característica de desconexión del terminal de red de resistencias
Protección de reinicio de oscurecimiento: 1,5 V (típica)
Corriente inactiva de interfaz serie: 2,5 μA (típica)
Entradas digitales tolerantes a altas tensiones: hasta 12,5 V
Compatible con aplicaciones de carril dividido
Elevación débil interna en todas las entradas digitales
Amplitud de tensión de funcionamiento: 1,8 V a 5,5 V
Funcionamiento de ancho de banda amplio (-3 dB): 2 MHz para dispositivo de 5,0 kΩ (típico)

Variantes del modelo

Configuración de barrido de potenciómetro: MCP4131, MCP4151, MCP4231, MCP4251
Configuración de barrido de reostato: MCP4132, MCP4152, MCP4232, MCP4252

Red de resistencia sencilla: MCP4131, MCP4132, MCP4151, MCP4152
Red de resistencia doble: MCP4231, MCP4232, MCP4251, MCP4252

128 resistencias (129 pasos), 7 bits: MCP4131, MCP4132, MCP4231, MCP4232
256 resistencias (257 pasos), 8 bits: MCP4151, MCP4152, MCP4251, MCP4252

Potenciómetro digital - Microchip

Especificaciones

Atributo	Valor
Interfaz de Control	Serie SPI
Valor de Resistencia	50kΩ
Número de Posiciones	257
Tipo de Punta	Lineal
Tipo de Memoria	Volátil
Número de Potenciómetros por Encapsulado	2
Tipo de Montaje	Montaje en orificio pasante
Tipo de Encapsulado	PDIP
Conteo de Pines	8
Tipo de Fuente de Alimentación	Único
Tensión de Alimentación Única Típica	1,8 a 5,5 V
Dimensiones	0.4 x 0.28 x 0.195plg
Altura	4.95mm
Temperatura de Funcionamiento Mínima	-40 °C
Longitud	10.16mm
Temperatura Máxima de Funcionamiento	+125 °C
Ancho	0.28plg
