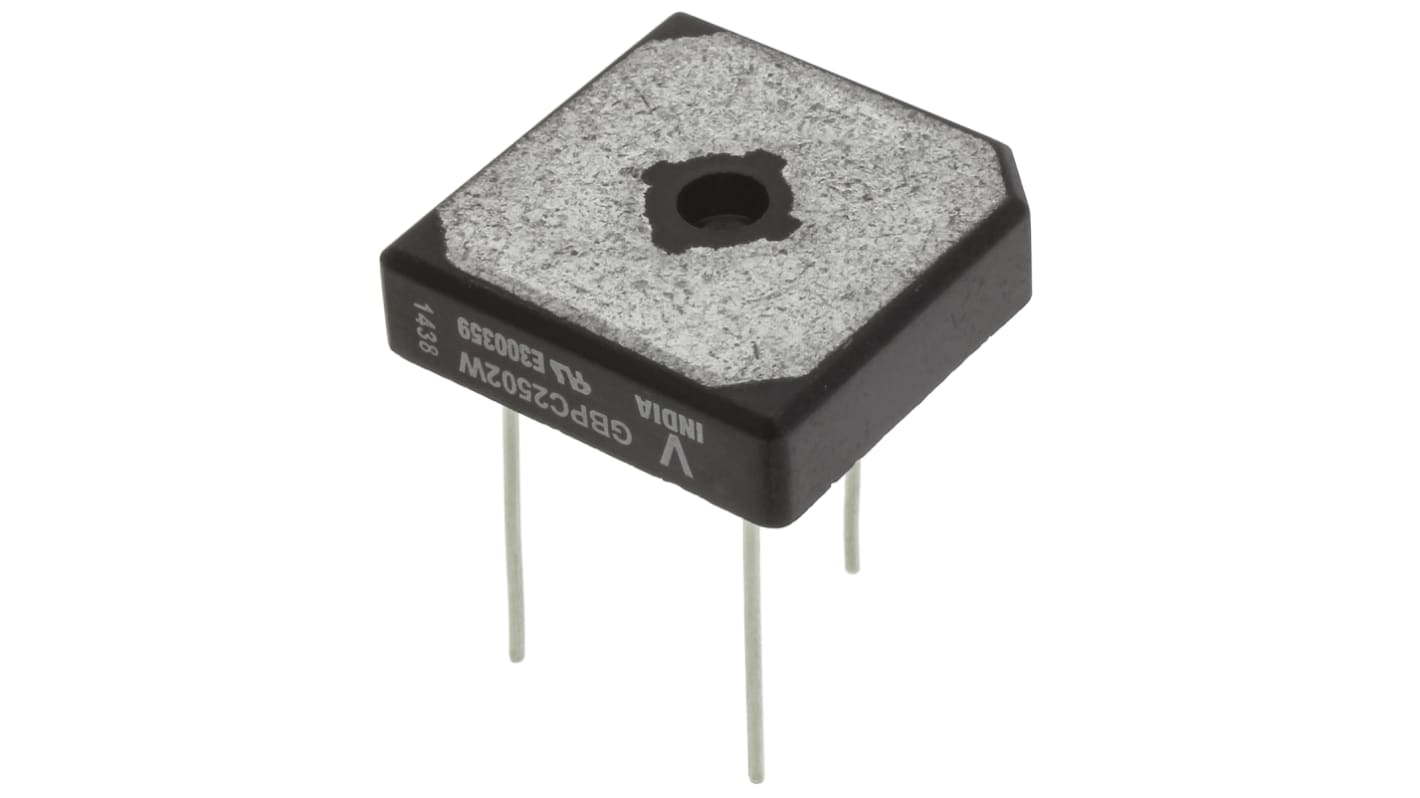

Rectificador en puente, VS-GBPC2502W, Monofásico, 25A 200V, Conexión de silicio GBPC-W, 4 pines

Código RS:: 169-5942
Nº ref. fabric.:: VS-GBPC2502W
Fabricante:: Vishay

Rectificador en puente, VS-GBPC2502W, Monofásico, 25A 200V, Conexión de silicio GBPC-W, 4 pines

1199 Disponible para entrega en 4 día(s) laborable(s).

Precio unitario (En una caja de 100)

3,816 €

(exc. IVA)

4,617 €

(inc.IVA)

Unidades	Por unidad	Por Caja*
100 - 100	3,816 €	381,60 €
200 +	3,626 €	362,60 €

*precio indicativo

Código RS:: 169-5942
Nº ref. fabric.:: VS-GBPC2502W
Fabricante:: Vishay

Documentación Técnica

Legislación y Conformidad

Datos del Producto

Rectificadores de puente para montaje en PCB, serie VS-GBPC25xxW, Vishay Semiconductor

Adecuado para montaje en placa de circuito impreso (PCB) o en bastidor
Construcción compacta con fijación de orificio central
Resistencia térmica baja
Estructura de hilo de cable

Certificados

UL E54214

Rectificadores de puente - Vishay Semiconductor

El rectificador de puente convierte una entrada de corriente alterna (ac) en una salida de corriente continua (dc) para aplicaciones de rectificación de onda completa. La disposición de diodos proporciona la misma polaridad de salida para cualquier polaridad de entrada. Un rectificador de onda completa trifásico es una disposición de seis diodos en una configuración de circuito de puente. Los encapsulados están diseñados para tamaño mínimos, máxima fiabilidad y máximo rendimiento térmico.

Especificaciones

Atributo	Valor
Tipo de Puente	Monofásico
Corriente Directa Media de Pico	25A
Tensión Repetitiva Inversa de Pico	200V
Tipo de Montaje	Montaje en orificio pasante
Tipo de Encapsulado	GBPC-W
Conteo de Pines	4
Tecnología de diodo	Conexión de silicio
Configuración	Único
Transitorios de corriente directa no repetitiva de pico	300A
Temperatura Máxima de Funcionamiento	+150 °C
Temperatura de Funcionamiento Mínima	-55 °C
Tensión Directa de Pico	1.1V
Corriente Inversa de Pico	5µA
Longitud	28.8mm
Dimensiones	28.8 x 28.8 x 7.62mm
Ancho	28.8mm
Altura	7.62mm
