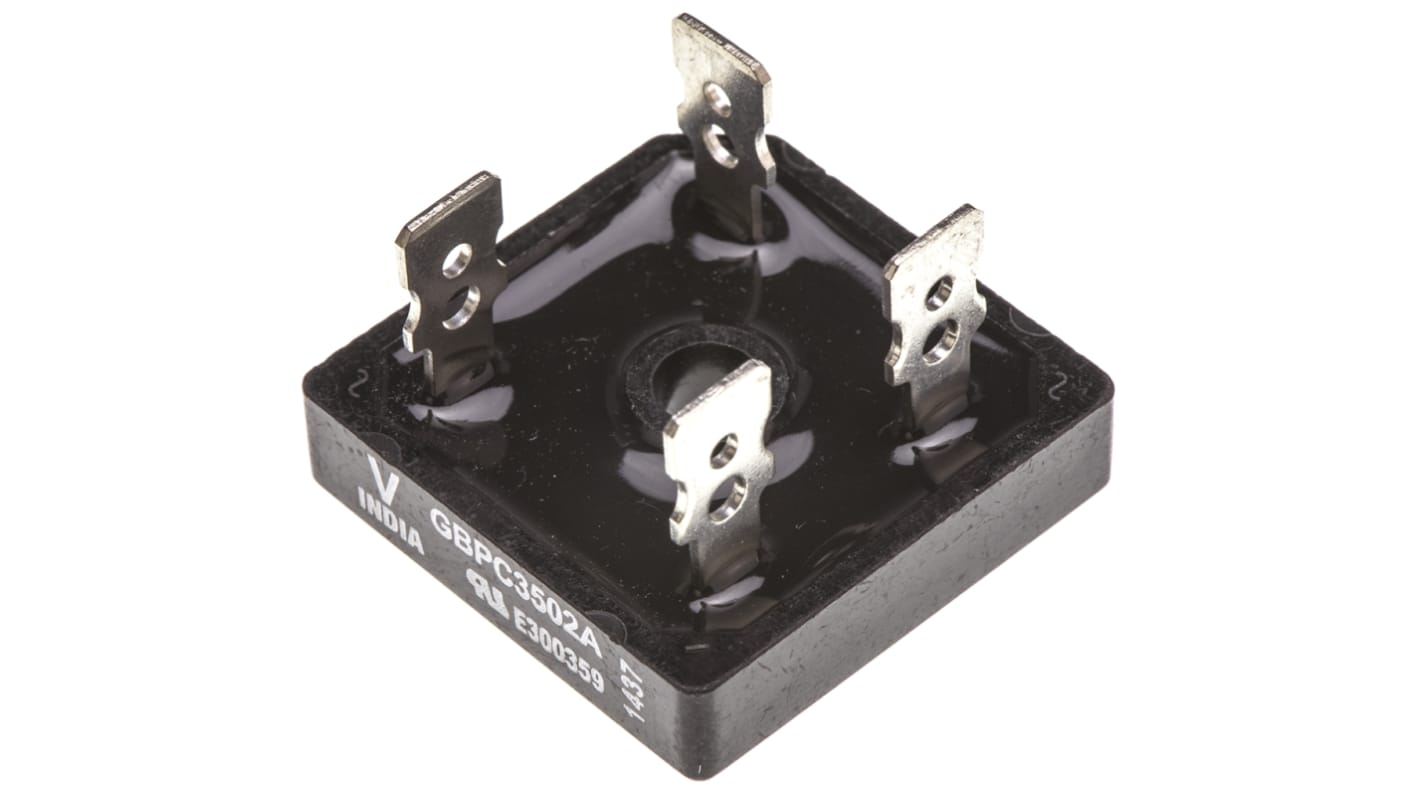

Vishay Rectificador en puente 500 A 200 V GBPC, 4 pines Simple
- Código RS:
- 395-4332
- Nº ref. fabric.:
- VS-GBPC3502A
- Fabricante:
- Vishay
Descuento aplicable por cantidad
Ver precios por cantidadSubtotal (1 unidad)*
11,08 €
(exc. IVA)
13,41 €
(inc.IVA)
Entrega GRATUITA para pedidos superiores a 95,00 €
Últimas existencias de RS
- Disponible(s) 19 unidad(es) para enviar desde otro centro de distribución
- Última(s) 990 unidad(es) para enviar desde el 17 de septiembre de 2026
Unidad(es) | Por unidad |
|---|---|
| 1 - 9 | 11,08 € |
| 10 - 24 | 10,74 € |
| 25 - 49 | 10,19 € |
| 50 - 99 | 9,74 € |
| 100 + | 9,20 € |
*precio indicativo
- Código RS:
- 395-4332
- Nº ref. fabric.:
- VS-GBPC3502A
- Fabricante:
- Vishay
Especificaciones
Documentación Técnica
Legislación y Conformidad
Datos del Producto
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo | Atributo | Valor |
|---|---|---|
| Marca | Vishay | |
| Tipo de producto | Rectificador en puente | |
| Tensión repetitiva inversa de pico Vrrm | 200V | |
| Tipo de montaje | Terminal roscado | |
| Número de fases | 1 | |
| Encapsulado | GBPC | |
| Número de pines | 4 | |
| Configuración | Simple | |
| Temperatura de funcionamiento máxima | 150°C | |
| Corriente directa If | 35A | |
| Pico de corriente directa no repetitiva lfsm | 500A | |
| Temperatura de Funcionamiento Mínima | -55°C | |
| Tensión directa de pico Vf | 1.1V | |
| Corriente inversa de pico lr | 5μA | |
| Altura | 7.7mm | |
| Longitud | 28.6mm | |
| Certificaciones y estándares | No | |
| Anchura | 28.6mm | |
| Serie | VS-GBPC | |
| Estándar de automoción | No | |
| Seleccionar todo | ||
|---|---|---|
Marca Vishay | ||
Tipo de producto Rectificador en puente | ||
Tensión repetitiva inversa de pico Vrrm 200V | ||
Tipo de montaje Terminal roscado | ||
Número de fases 1 | ||
Encapsulado GBPC | ||
Número de pines 4 | ||
Configuración Simple | ||
Temperatura de funcionamiento máxima 150°C | ||
Corriente directa If 35A | ||
Pico de corriente directa no repetitiva lfsm 500A | ||
Temperatura de Funcionamiento Mínima -55°C | ||
Tensión directa de pico Vf 1.1V | ||
Corriente inversa de pico lr 5μA | ||
Altura 7.7mm | ||
Longitud 28.6mm | ||
Certificaciones y estándares No | ||
Anchura 28.6mm | ||
Serie VS-GBPC | ||
Estándar de automoción No | ||
Rectificadores de puente Vishay serie VS-GBPC35
Una gama de rectificadores de puente de una fase extremadamente compactos y encapsulados que ofrecen un funcionamiento eficiente y fiable. Están diseñados para su uso en aplicaciones de uso general e instrumentación.
• terminales universales de 3 vías: Inserción, envoltura o soldadura
• paquete de alta conductividad térmica, caja aislada eléctricamente
• Symbol De polaridad Positiva moldeada en la caja de plástico
• fijación del orificio central
• chips de diodos pasivados de vidrio
• excelente relación potencia/volumen
• terminales revestidos de níquel que se pueden soldar sin plomo (Pb); aleación de soldadura SN/AG/Cu (SAC305); soldadura
Temperatura de 260 °C a 275 °C.
• Versión de cable disponible
• homologación UL E300359
• Diseñado y calificado para el nivel industrial y de consumo
Rectificadores de puente - Vishay Semiconductor
El rectificador de puente convierte una entrada de corriente alterna (ac) en una salida de corriente continua (dc) para aplicaciones de rectificación de onda completa. La disposición de diodos proporciona la misma polaridad de salida para cualquier polaridad de entrada. Un rectificador de onda completa trifásico es una disposición de seis diodos en una configuración de circuito de puente. Los encapsulados están diseñados para tamaño mínimos, máxima fiabilidad y máximo rendimiento térmico.
Approvals
UL E54214
