Relé de RF Teledyne, DPDT, bobina 12 V dc, Montaje en PCB

Ver esta categoría
Descuento aplicable por cantidad

Subtotal (1 unidad)*

93,23 €

(exc. IVA)

112,81 €

(inc.IVA)

Add to Basket
Selecciona o escribe la cantidad
Disponible
  • Disponible(s) 56 unidad(es) para enviar desde otro centro de distribución
¿Necesitas comprar más? Introduce la nueva cantidad y clica en "Consultar fechas de entrega"

Unidad(es)
Por unidad
1 - 993,23 €
10 - 4989,68 €
50 - 9986,33 €
100 - 24983,24 €
250 +80,37 €

*precio indicativo

Código RS:
399-9442
Nº ref. fabric.:
RF300-12
Fabricante:
Teledyne
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo

Marca

Teledyne

Tipo de producto

Relé de RF

Resistencia de bobina

390Ω

Resistencia de los contactos

150mΩ

Configuración de contactos

DPDT

Tipo de Terminal

Orificio pasante

Tipo de montaje

Montaje en PCB

Temperatura de Funcionamiento Mínima

-55°C

Temperatura de funcionamiento máxima

85°C

Serie

RF300

Certificaciones y estándares

RoHS

Altura

6.99mm

Potencia de bobina

450mW

Longitud

9.4mm

Material de los contactos

Chapado en oro

COO (País de Origen):
US

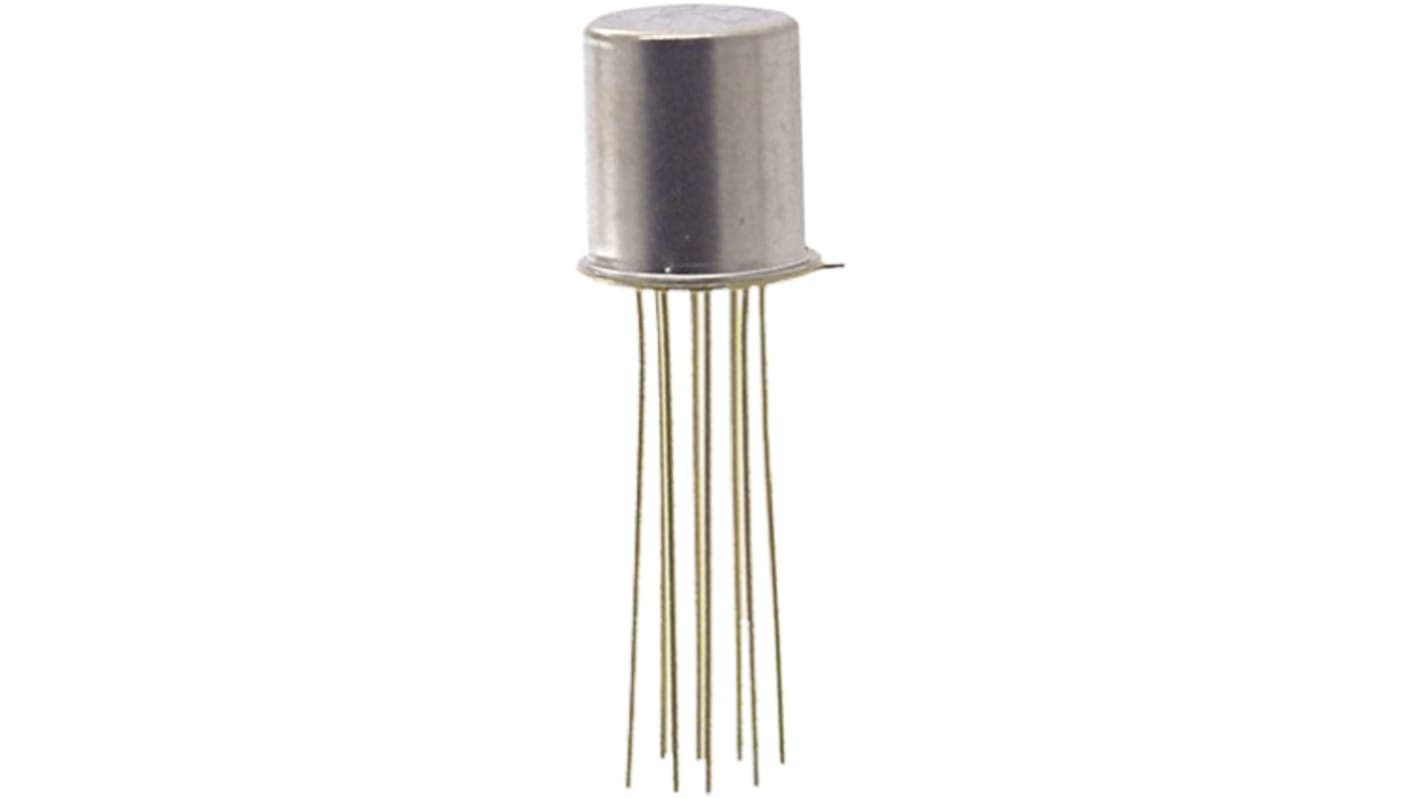

Relé RF TO-5 - Series RF300 y RF303/GRF303


El relé RF repetible TO-5 RF300, junto con los relés RF repetibles sensibles RF303 y GRF303, son ultraminiaturas herméticamente selladas con configuraciones de contacto DPDT diseñadas para proporcionar una repetibilidad de señal RF mejorada en toda la gama de frecuencias con una excelente integridad de señal de hasta 10 Gbps.

El RF303 de montaje pasante (números de stock 758-2521 y 758-2518) y el GRF303 de montaje superficial (números de stock 758-2483) son versiones de bobina sensible del RF300 de montaje pasante (números de stock 399-9436 y 399-9442), tienen el doble de resistencia de bobina que la versión estándar, por lo que necesitan la mitad de potencia para funcionar.

El RF300(399-9436 y 399-9442) tiene una altura de perfil de 6,99 mm, el RF303(758-2521 y 758-2518) tiene una altura de perfil de 9,78 mm y el GRF303(758-2483 y 758-2489) tiene una altura de perfil de 10,6 mm.

Los relés GRF303 TO-5 de montaje en superficie incorporan un blindaje de tierra exclusivo que aísla y blinda cada cable para garantizar un excelente aislamiento contacto a contacto y polo a polo

. Este blindaje de tierra proporciona una interfaz de tierra que mejora el rendimiento en alta frecuencia, así como la repetibilidad paramétrica.

Estos relés TO-5 están diseñados para su uso en conmutación de atenuadores de RF, LAN inalámbrica y muchas otras aplicaciones que requieren un alto rendimiento fiable en las que se deben transferir señales de alta velocidad.

Ancho de banda amplio, excelente integridad de señal hasta 10 Gbps

Herméticamente sellados

Contactos chapados en oro

Carcasa metálica para apantallamiento EMI con alta resistencia a ESD

Aislamiento alto entre rutas de control y señal

Excelente resistencia a impactos y vibraciones

Alta fiabilidad y excelente resistencia a extremos ambientales

El diseño de un bastidor proporciona alta eficacia magnética y rigidez mecánica

Note

Los modelos RF300 y RF303 son de montaje en orificio pasante, el GRF303 es un relé TO-5 de montaje superficial.
