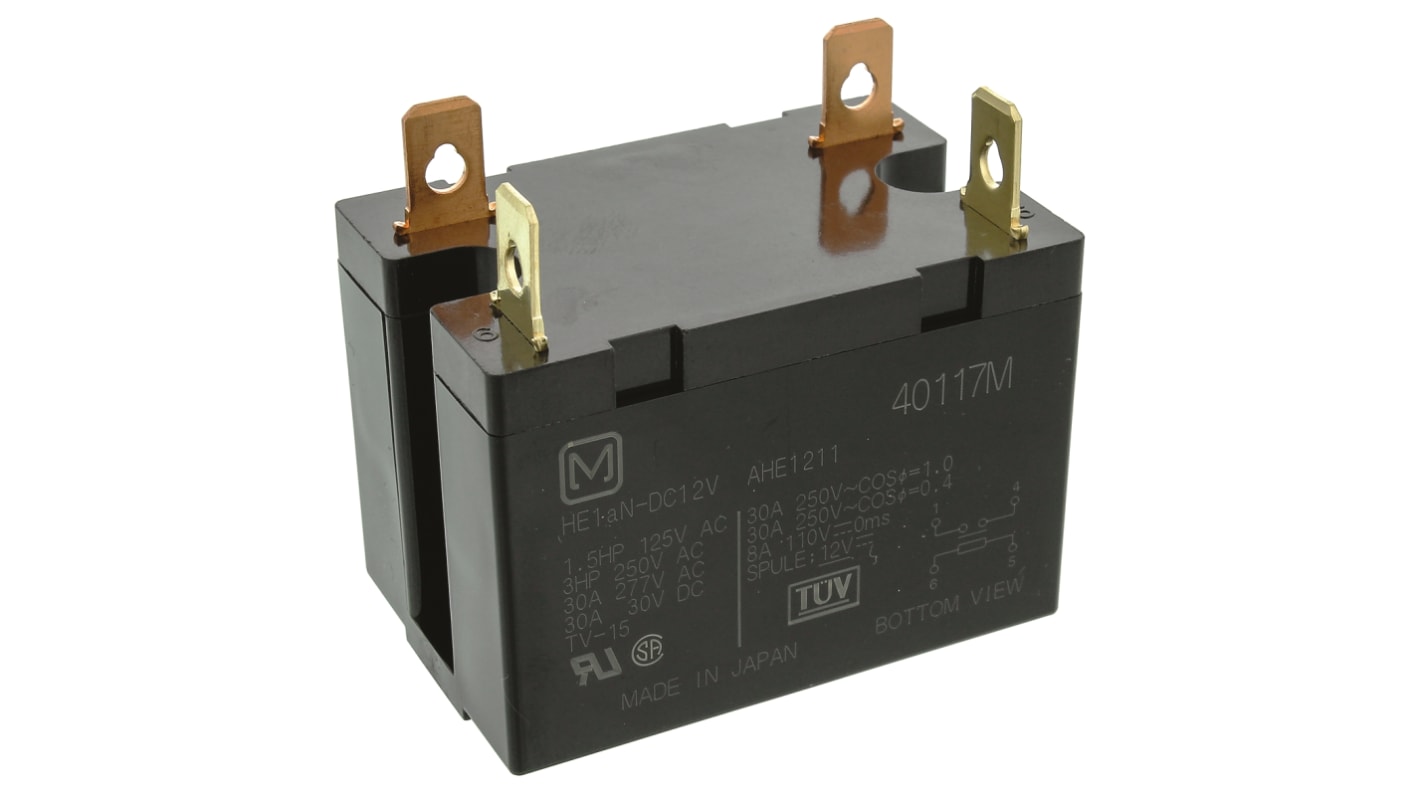

Relé de potencia sin enclavamiento Panasonic de 1 polo, SPST, bobina 12V dc, 30A, Montaje en PCB
- Código RS:
- 173-8858
- Nº ref. fabric.:
- HE1AN-DC12V
- Fabricante:
- Panasonic
20 Disponible para entrega en 24/48 horas
Añadido
Precio unitario (En una caja de 20)
12,703 €
(exc. IVA)
15,371 €
(inc.IVA)
| Unidades | Por unidad | Por Caja* |
| 20 + | 12,703 € | 254,06 € |
| *precio indicativo | ||
- Código RS:
- 173-8858
- Nº ref. fabric.:
- HE1AN-DC12V
- Fabricante:
- Panasonic
Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- JP
Datos del Producto
Serie HE
Estos relés de potencia de montaje en PCB tienen una alta capacidad y larga vida útil y ofrecen una excelente resistencia a transitorios. Entre las aplicaciones típicas para estos relés de potencia de PCB se incluyen equipos de oficina, equipo industrial y electrodomésticos.
Gran capacidad y larga vida útil
Tipo estable de una cara
Transitorio de tensión de más de 10.000 V
Excelente resistencia a soldadura de contacto gracias al mecanismo de pretensión y puesta en marcha
Aplicaciones típicas: herramientas mecánicas, equipos de moldeado, acondicionadores de aire, equipos de calentamiento
Tipo estable de una cara
Transitorio de tensión de más de 10.000 V
Excelente resistencia a soldadura de contacto gracias al mecanismo de pretensión y puesta en marcha
Aplicaciones típicas: herramientas mecánicas, equipos de moldeado, acondicionadores de aire, equipos de calentamiento
Certificados
Ul; SCA; VDE; TUV
Especificaciones
Atributo | Valor |
|---|---|
| Tensión de la Bobina | 12V dc |
| Configuración de los Contactos | SPST |
| Tipo de Montaje | Montaje en PCB |
| Corriente de conmutación | 30A |
| Número de polos | 1 |
| Enclavamiento | No |
| Tipo de Terminal | Montaje en orificio pasante |
| Tensión de Conmutación Máxima AC | 277V ac |
| Tensión de Conmutación Máxima DC | 30V dc |
| Longitud | 50mm |
| Resistencia de la Bobina | 75Ω |
| Potencia de la Bobina | 1.92W |
| Profundidad | 33mm |
| Aislamiento de Bobina a Contacto | 5kVrms |
| Temperatura de Funcionamiento Máxima | +55°C |
| Material de los Contactos | Aleación de Plata |
| Altura | 35mm |
| Temperatura de Funcionamiento Mínima | -50°C |
| Vida Útil | 100.000 ciclos (eléctricos), 10.000.000 ciclos (mecánicos ac), 20.000.000 ciclos (mecánicos dc) |
| Potencia de Conmutación Máxima AC | 8,31 kVA |
| Tipo de Aplicación | Potencia |
