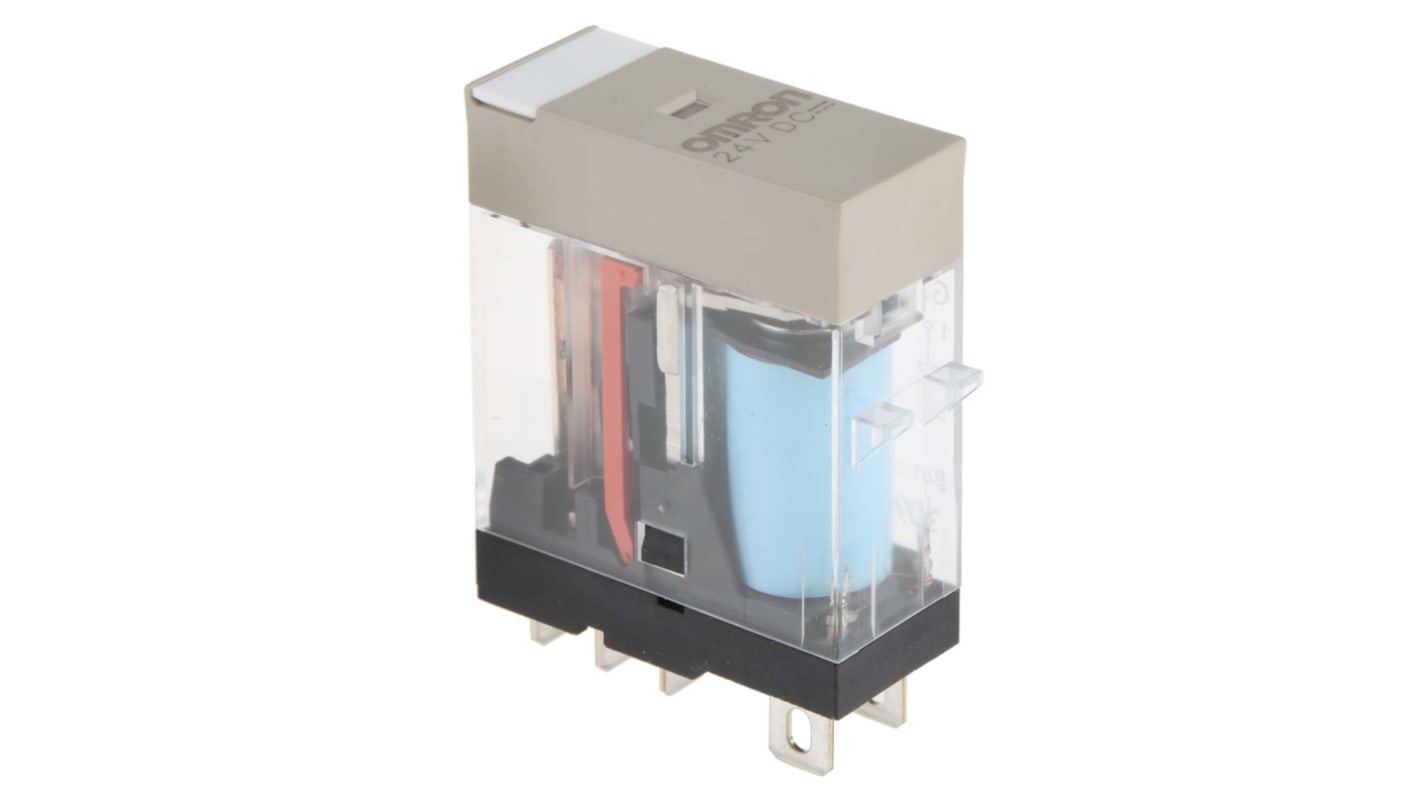

Relé de potencia sin enclavamiento Omron G2R de 1 polo, SPDT, bobina 24V dc, 6A, enchufable

Código RS:: 794-8139
Nº ref. fabric.:: G2R-1-S DC24(S)
Fabricante:: Omron

Relé de potencia sin enclavamiento Omron G2R de 1 polo, SPDT, bobina 24V dc, 6A, enchufable

10 Disponible para entrega en 24/48 horas

373 Disponible para entrega en 24/48 horas

Añadido

Precio Unidad

4,71 €

(exc. IVA)

5,70 €

(inc.IVA)

Unidades	Por unidad
1 - 4	4,71 €
5 - 9	4,58 €
10 +	4,46 €

Código RS:: 794-8139
Nº ref. fabric.:: G2R-1-S DC24(S)
Fabricante:: Omron

Documentación Técnica

Legislación y Conformidad

COO (País de Origen):: MY

Datos del Producto

Relé Sin Bloqueo Serie G2rs

Los relés enchufables industriales Omron de la serie G2RS son compactos, relés electromecánicos de ahorro de espacio. Los relés son ideales para usar en diversas aplicaciones de uso general.

Características y ventajas

Bobina integrada, LED de estado e indicador de funcionamiento mecánico
Sin cadmio ni plomo
Resistencia de contacto: 100 mΩ
Aislamiento de bobina a contacto: 5.000 V ac
Rango de temperatura de funcionamiento -40 → +70 °C
Alt. 35,5, Anch. 29, Prof. 13 mm
Los zócalos para carril DIN y PCB están disponibles por separado

Información de aplicación del producto

Atención sanitaria y médica
Ascensores y elevadores
Calderas de gas y eléctricas
Electrodomésticos

Nota

Puede utilizarse en sustitución de las versiones anteriores de la serie G2R-SN comprobando la altura de separación aérea.

Certificados

UL, CSA, VDE

G2R-1-S 24DC(S) Non-Latching Relay.

The part number G2R-1-S 24DC(S) allow 60% less wiring work when used with a push-in plus socket. This model is a general purpose non-latching relay.

G2R-1-S 24DC(S) Plug-in Non-Latching Relay Features.

• SPDT Contacts.
• 1 Poles.
• Rated coil voltage 24 V dc.
• Rated current 21.6mA.
• Coil resistance 1113 Ω.
• Armature OFF coil inductance 3.6.
• Armature ON coil inductance 8.25.
• Rated carry current and max switching current 10 A.
• Switching voltage max 440 V ac, 125 V dc.
• Failure rate 100 mA at 5 V dc.
• Vibration resistance – destruction and malfunction 10 to 55 to 10 Hz, 0.75 mm single amplitude, 1.5 mm double amplitude.
• Shock resistance – destruction 1000 m/s².
• Shock resistance – malfunction 200 m/s² (when energised).
• Weight 20 g.

Relay Connecting Sockets – Track / Surface Mounted.

• Push-In Plus Terminal Blocks model P2RF-05-PU – Stock number 1113066.
• Screw Terminals model P2RF-05-E– Stock number 353944.

Relay Back Mounted Sockets.

• PCB Terminals model P2R-05P – Stock number 353950.
• PCB Terminals model P2R-057P – Stock number 2604446.

Relay Mounting Track.

• DIN Rail Model PFP-50N (50 cm x 7.3 mm) – Stock number 8278400.
• DIN Rail Model PFP-100N (1 m x 7.3 mm) – Stock number 8278403.
• DIN Rail Model PFP-100N2 (1 m x 16 mm) – stock number 8278406.
• Model PFP-M – Stock number 8278419. (Use this end Plate when DIN rail mounting).

Spacer Plate.

• Model PFP-S – Stock number 8278412.

Especificaciones

Atributo	Valor
Tensión de la Bobina	24V dc
Configuración de los Contactos	SPDT
Tipo de Montaje	Enchufable
Corriente de conmutación	6A
Número de polos	1
Enclavamiento	No
Tipo de Terminal	Conexión
Tensión de Conmutación Máxima AC	440V ac
Tensión de Conmutación Máxima DC	125V dc
Longitud	30.5mm
Potencia de la Bobina	300mW
Serie	G2R
Temperatura de Funcionamiento Máxima	+55°C
Vida Útil	100000 (Electrical) Operations, 50000 (NC) Operations, 5000000 (Mechanical) Operations, 70000 (NO) Operations
Temperatura de Funcionamiento Mínima	-40°C
Altura	5.2mm
Aislamiento de Bobina a Contacto	4kV ac
Material de los Contactos	Aleación de Plata
Profundidad	29.5mm
Potencia de Conmutación Máxima AC	1.5 kVA
Potencia de Conmutación Máxima DC	180 W
Tipo de Aplicación	Aplicaciones de PLC
