- Código RS:
- 805-2223
- Nº ref. fabric.:
- R15-2013-23-5024-WTL
- Fabricante:
- Relpol
45 Disponible para entrega en 24/48 horas
Precio Unidad
39,58 €
(exc. IVA)
47,89 €
(inc.IVA)
Unidades | Por unidad |
1 - 4 | 39,58 € |
5 - 9 | 37,95 € |
10 + | 37,12 € |
- Código RS:
- 805-2223
- Nº ref. fabric.:
- R15-2013-23-5024-WTL
- Fabricante:
- Relpol
Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- PL
Datos del Producto

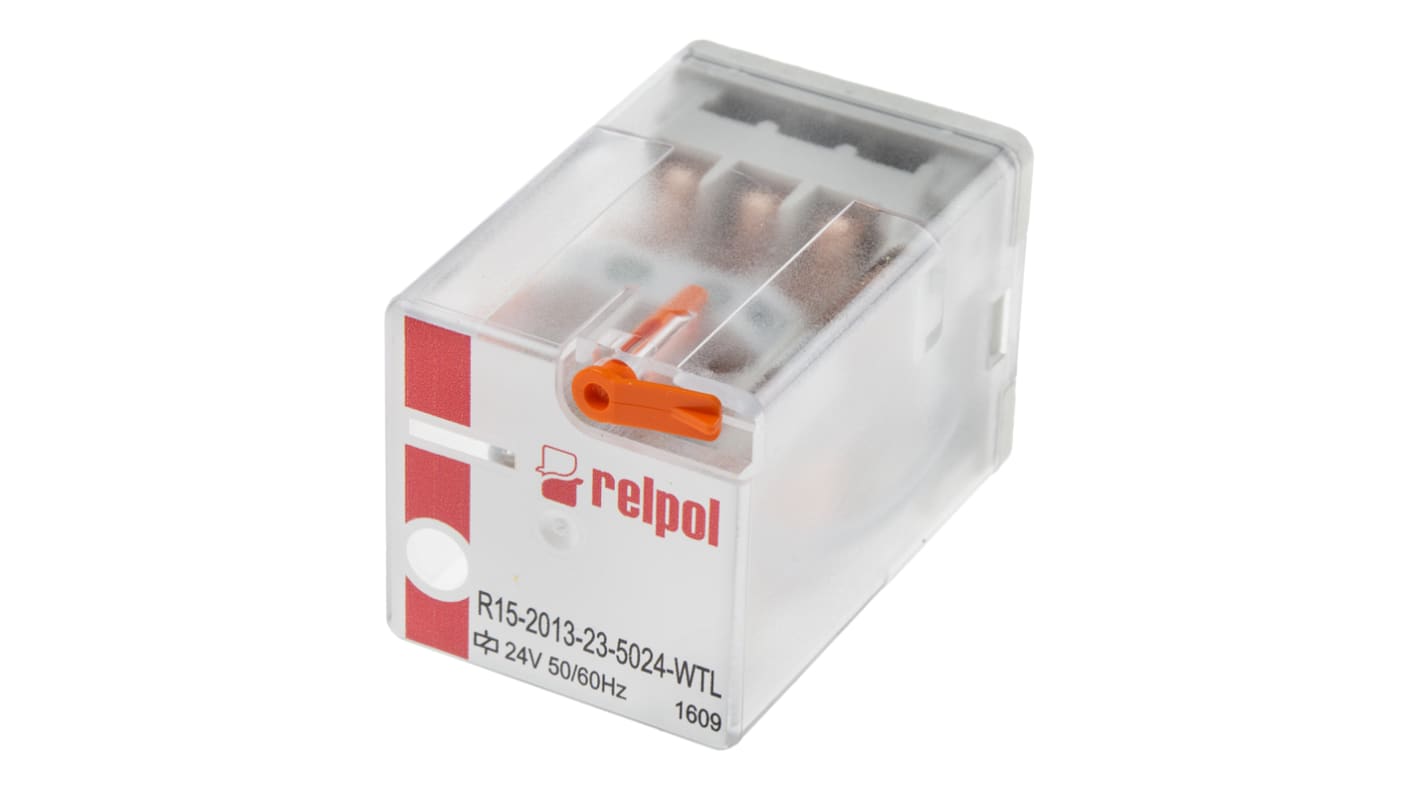

Relés industriales en miniatura Relpol
Relés industriales en miniatura de las series R2N, R3N y R4N para aplicaciones generales. Todos los relés están diseñados para montaje en conectores hembra enchufables con características WT estándar (W - indicador mecánico + T - botón de prueba de bloqueo delantero). Los accesorios incluyen collarines de retención y tiras de conexión.
R2N (2 CO), R3N (3 CO) y R4N (4 CO)
Dimensiones muy reducidas
Contactos sin cadmio
Bobinas ac y dc
Los relés se pueden suministrar con botones de prueba (sin enclavamiento) y conectores macho
En conformidad con RoHS
Dimensiones muy reducidas
Contactos sin cadmio
Bobinas ac y dc
Los relés se pueden suministrar con botones de prueba (sin enclavamiento) y conectores macho
En conformidad con RoHS
Especificaciones
Atributo | Valor |
---|---|
Tensión de la Bobina | 24V ac |
Configuración de los Contactos | 3PDT |
Tipo de Montaje | Enchufable |
Corriente de conmutación | 10A |
Número de polos | 3 |
Enclavamiento | No |
Tipo de Terminal | Conexión |
Tensión de Conmutación Máxima AC | 440V |
Tensión de Conmutación Máxima DC | 24V dc |
Longitud | 35mm |
Resistencia de la Bobina | 75Ω |
Potencia de la Bobina | 2.8W |
Material de los Contactos | Aleación de Plata |
Temperatura de Funcionamiento Mínima | -40°C |
Serie | R15 |
Temperatura de Funcionamiento Máxima | +55°C |
Altura | 35mm |
Aislamiento de Bobina a Contacto | 2.5kV ac |
Profundidad | 54.4mm |
Vida Útil | 200.000 ciclos (eléctricos), 20.000.000 de ciclos (mecánicos) |
Tipo de Aplicación | Aplicaciones Generales |
