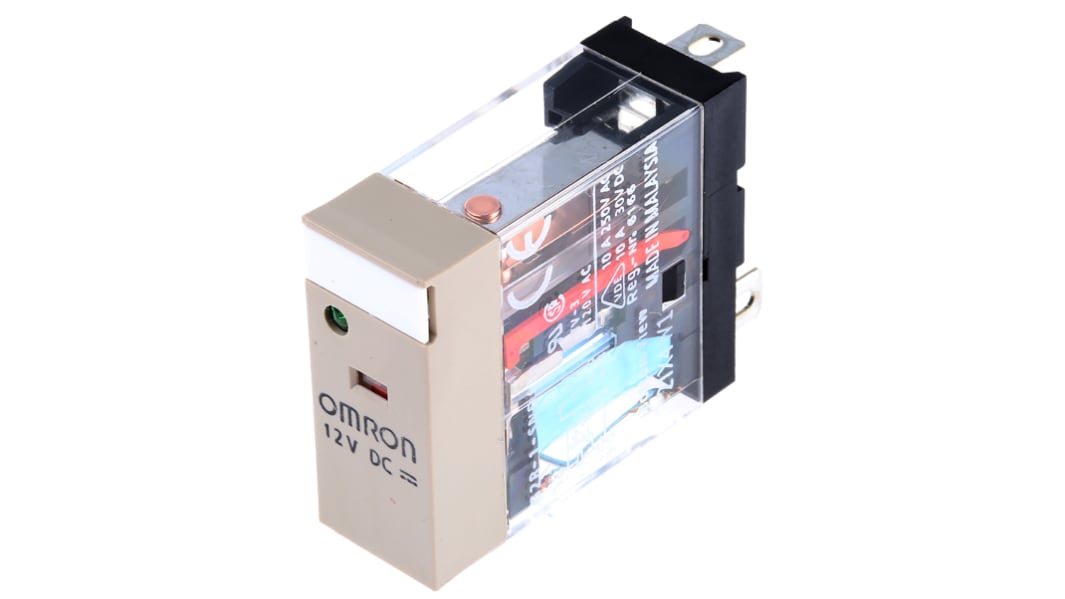

Relé de potencia sin enclavamiento Omron G2R de 1 polo, SPDT, enchufable

Los relés enchufables industriales Omron de la serie G2RS son compactos, relés electromecánicos de ahorro de espacio. Los relés son ideales para usar en diversas aplicaciones de uso general.

Bobina integrada, LED de estado e indicador de funcionamiento mecánico
Sin cadmio ni plomo
Resistencia de contacto: 100 mΩ
Aislamiento de bobina a contacto: 5.000 V ac
Rango de temperatura de funcionamiento -40 → +70 °C
Alt. 35,5, Anch. 29, Prof. 13 mm
Los zócalos para carril DIN y PCB están disponibles por separado

Atención sanitaria y médica
Ascensores y elevadores
Calderas de gas y eléctricas
Electrodomésticos

Puede utilizarse en sustitución de las versiones anteriores de la serie G2R-SN comprobando la altura de separación aérea.

UL, CSA, VDE

Los relés de la serie G2RS cubren una amplia variedad de aplicaciones de interfaz como, por ejemplo, diversos conectores hembra compatibles, barras transversales, pistas de montaje, placas finales y separadores.

• Material de contacto del relé: aleación de plata.
• Corriente nominal: 43,2 mA.
• Resistencia de bobina: 278 Ω.
• Inductancia de la bobina (H) con inducido apagado: 0,98, inducido encendido: 2,35.
• Consumo de potencia: 0,53 W.
• Carga nominal de 1 polo: 10 A a 250 V ac, 10 A a 30 V dc (carga resistiva).
• Carga nominal de 1 polo: 7,5 A a 250 V ac, 5 A a 30 V dc (carga inductiva).
• Corriente nominal de transporte y corriente máxima de conmutación: 10 A.
• Tensión de conmutación máxima: 440 V ac, 125 V dc.
• Resistencia de contacto: 100 mΩ máx.
• Resistencia a daños irreversibles por vibraciones: 10 a 55 a 10 Hz, amplitud sencilla de 0,75 mm (amplitud doble de 1,5 mm).
• Resistencia a averías por vibraciones: 10 a 55 a 10 Hz, amplitud sencilla de 0,75 mm (amplitud doble de 1,5 mm).
• Tiempo establecido de funcionamiento: 15 ms máx.
• Carcasa transparente.
• Relés con marcado CE.
• Peso del relé: 20 g aprox.

Referencia P2RF-05-PU, código 1113066, bloque de terminales Push in Plus. Conector hembra de montaje en superficie de pista.

• Pista de montaje de (L) 50 cm x (T) 7,3 mm, PFP-50N, código 8278400.
• Pista de montaje de (L) 1 m x (T) 7,3 mm, PFP-100N, código 8278403.
• Pista de montaje de (L) 1 m x (T) 16 mm, PFP-100N2, código 8278406.

• PFP-M, código 8278419.
• Si se opta por el montaje en carril DIN, es necesario usar una placa final.

• PFP-S, código 8278412.
