Relé temporizador, Multifunción, 0.05 → 1 s, 0.3 → 3 s, 1 → 10 s, 10 → 100 s, 3 → 30

Documentación Técnica
Legislación y Conformidad
Certificado de conformidad RoHS
COO (País de Origen): ID
Datos del Producto

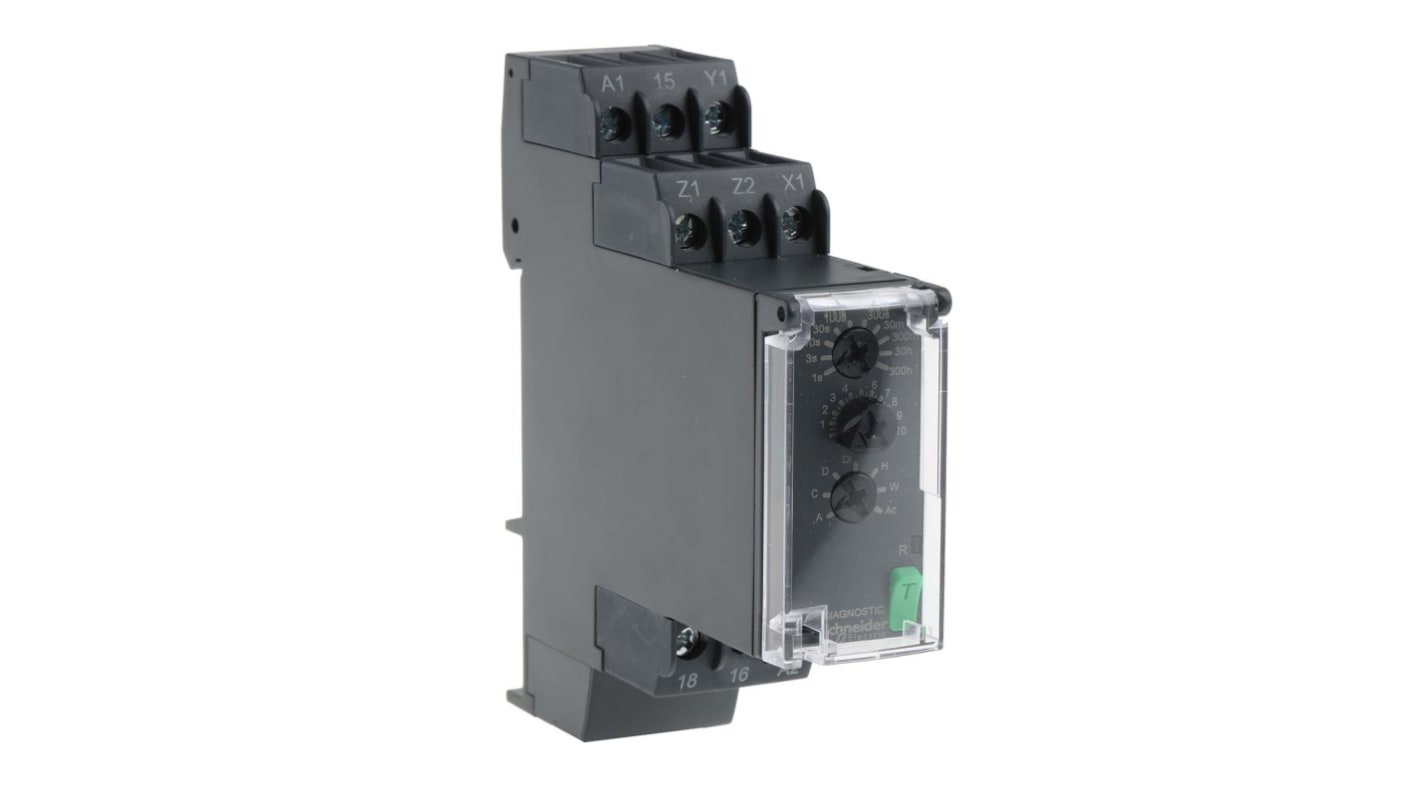

Schneider Electric | Zelio Re22 | Serie De Relés De Retardo De Temporización Multifunción

Una serie de relés temporizadores diseñados para eventos de tiempo cerrando o abriendo contactos antes, durante o después de un período de tiempo establecido. Ideales para sistemas de automatización industrial, estos temporizadores multifuncionales se pueden montar en carriles DIN y disponen de una salida de relé o estado sólido. Con una selección en número de salidas, también cuentan con terminales de conexión de resorte o tornillo, ajustes precisos y diagramas de cableado legibles en el lateral. Estos relés temporizadores son flexibles, sencillos y rápidos de configurar y ofrecen una solución de alto rendimiento.

Características y ventajas:

• botón de diagnóstico, potenciómetro externo y mando giratorio
• Sencilla, rápida y fácil de configurar
• Flexible, compacto y de alto rendimiento
• salida de relé o estado sólido
• módulo de montaje en carril DIN, enchufable en miniatura y montaje en panel
• función simple o Múltiple
• rango de tensión de alimentación de 24 a 240 V.

Niveles de protección y características de seguridad:

• cumple con las normas y certificaciones internacionales IEC 61812-1, en 61812-1 UL, CSA, GL, RCM, EAC, CCC, CHINA ROHS
• IP50 (panel frontal) conforme a IEC 60529
• IP40 (carcasa) conforme a IEC 60529
• IP20 (bloque terminal) conforme a IEC 60529
• resistencia a impactos: 15 gn (duración = 11 ms) conforme a la norma IEC 60068-2-27
• resistencia a vibraciones: 20 m/s² (f = 10...150 Hz) conforme a la norma IEC 60068-2-6

Aplicaciones: Los relés De Retardo Suelen utilizarse en aplicaciones industriales y desempeñan un papel importante en muchos procesos industriales, como los requisitos de paneles pequeños o subpaneles. Otras aplicaciones incluyen:

• Circuitos de iluminación
• Control de arranque de motor
• Equipo sensible
• Control de seguridad
• Retardo de secuencia de cinta transportadora
• Máquinas, una sola máquina y automatización
• Edificios, cerraduras de puertas y persianas
• segmento de agua como bombeo e irrigación
• HVAC, ventiladores y sistemas de agua

Especificaciones
Atributo Valor
Tensión de Alimentación 24 → 240 V ac/dc
Rango de Tiempo 0.05 → 1 s, 0.3 → 3 s, 1 → 10 s, 3 → 30 h, 3 → 30 min, 3 → 30 s, 10 → 100 s, 30 → 300 h, 30 → 300 min, 30 → 300 s
Modo de Funcionamiento Dw Symmetrical with Retrigger/Restart Control Signal, Interval Delay, Interval Delay with Control Signal Off, Interval Delay with Control Signal Off and with Pause/Summation Control, Interval Delay with Pause/Summation Control Signal, Interval Delay with Retrigger/Restart Control Signal, Off Delay with Control Signal, Off Delay with Control Signal and with Pause/Summation, On Delay and Off Delay with Control Signal, Power On Delay, Power On Delay with Pause/Summation Control Signal, Power On Delay with Retrigger/Restart Control, Symmetrical, Symmetrical with Pause/Summation Control Signal
Tipo de Montaje Carril DIN
Número de Funciones de Temporización Multifunción
Número de Contactos 1
Serie RE22 R1
Incremento de Tiempo Horas, Minutos, Segundos
Fuente de Alimentación Externo
Configuración de los Contactos SPDT
Corriente Máxima 8 A
Tipo de Terminal Screw
Tensión Mínima 24 V ac/dc
Tensión Máxima 240 V ac/dc
Configuración del Interruptor SPCO
Temperatura de Funcionamiento Máxima +60°C
Temperatura de Funcionamiento Mínima -20°C
Retardo <100 ms
Profundidad 79.5mm
Longitud 22.9mm
Anchura 90mm
18 Disponible para entrega en 24/48 horas
Precio Unidad
74,30
(exc. IVA)
89,90
(inc.IVA)
unidades
Por unidad
1 - 4
74,30 €
5 - 9
71,28 €
10 +
68,20 €
