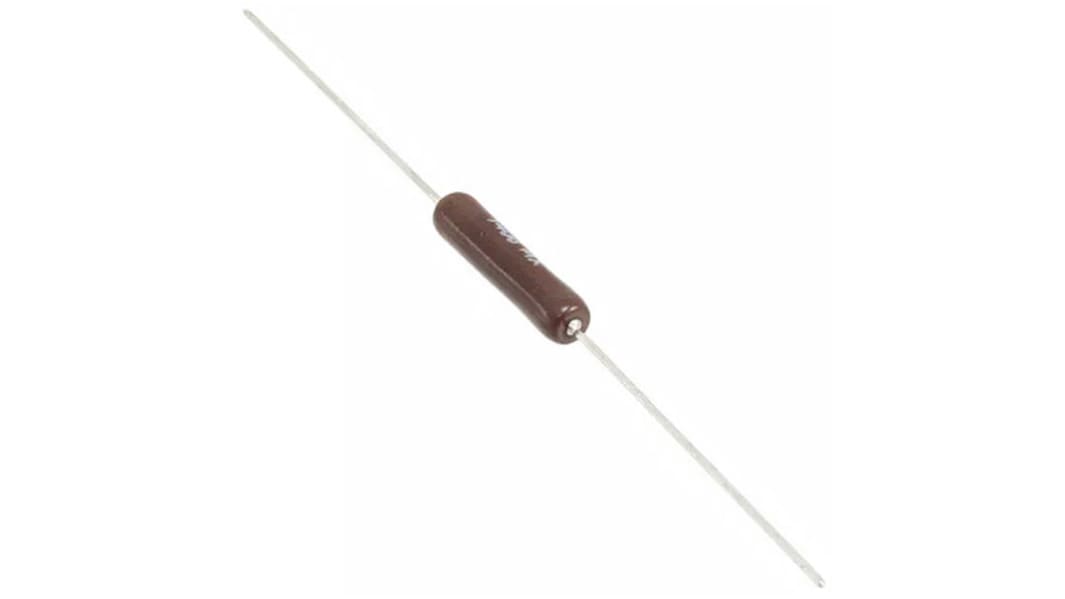

Resistencia fija Arcol Ohmite, de 10mΩ ±1%, 3W, Serie 13

La serie 10 de Ohmite son resistencias axiales de detección de corriente. Hay dos versiones de las resistencias axiales serie 10 disponibles, con dos terminales o cuatro terminales.

La variación de cuatro terminaciones está diseñada para utilizar en una configuración Kelvin. Esta configuración permite aplicar una corriente a través de dos terminales opuestos mientras que se mide la tensión de detección en los otros dos terminales. El coeficiente de temperatura de los terminales y la resistencia prácticamente se elimina con la configuración Kelvin. El uso de cuatro terminales permite una menor deriva de autocalentamiento y menor coeficiente de temperatura de resistencia que las resistencias axiales de dos terminales tradicionales.

1 % de tolerancia como estándar, pero hay otras opciones disponibles
Estas resistencias axiales son de baja inductancia y no inductivas inferiores a 0,25 Ω
Encapsulado en un compuesto de silicona
Cuatro variaciones de terminales tienen cables de cobre estañado, mientras que dos variaciones de terminales cuentan con terminales de cobre chapado de soldadura o acero con revestimiento de cobre
Compatible con RoHS

Las resistencias axiales serie 10 son adecuadas para aplicaciones de detección de corriente. Las cuatro variaciones de terminales son ideales para aplicaciones de baja resistencia que requieren la máxima precisión y estabilidad de temperatura.

Detección de corriente - orificio pasante axial
