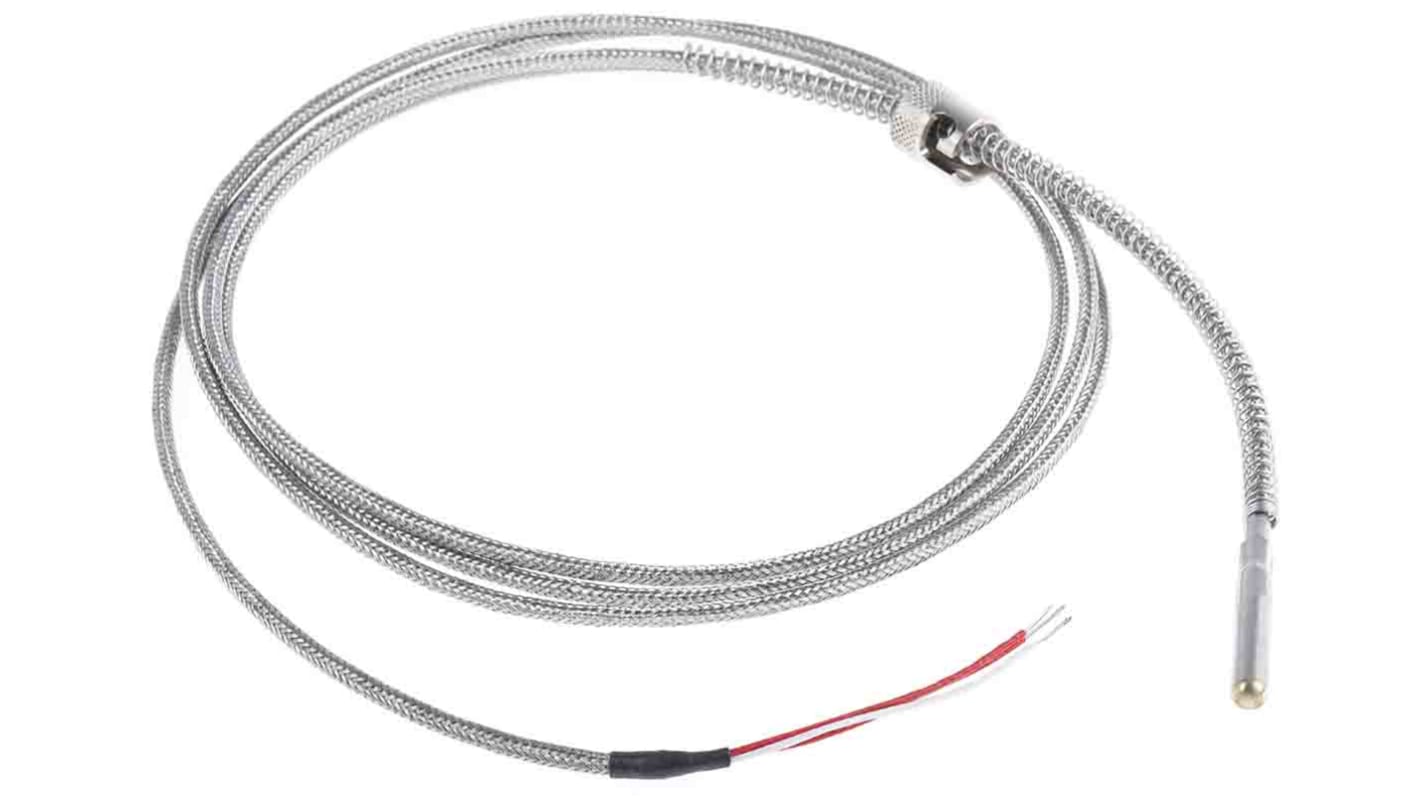

Sensor RTD PT100 RS PRO de 3 hilos, sonda: Ø 6 mm, long. 35 mm Class A, cable de 2 m, temp. -50 °C → 250 °C

RS Pro presenta una sonda de detección Pt100 PRT (termómetro De Resistencia de platino) o RTD (detector de temperatura De Resistencia) fiable y de alta calidad. Esta sonda RTD tiene una construcción robusta con el elemento de detección alojado en una funda rígida de acero inoxidable 316 y una característica de fijación de bayoneta. Los cables tienen un aislamiento durable de fibra de vidrio y están cubiertos con un trenzado de acero inoxidable resistente. Este termómetro de resistencia de platino proporciona una medición de temperatura precisa y fiable para una amplia gama de aplicaciones.

Un RTD es un tipo de sensor de temperatura basado en la correlación entre metales y temperatura. A medida que aumenta la temperatura de un metal, también aumenta su resistencia al flujo de electricidad. Esta resistencia se puede medir y convertir en un valor de temperatura. En un RTD Pt100, el "Pt" significa platino (hilo o película de platino) y "100" significa que el sensor de temperatura tiene una resistencia de 100 ohmios a 0 °C. El platino es el metal más fiable gracias a su relación de resistencia lineal a la temperatura en un amplio rango de temperaturas.

Las sondas de estos sensores Pt100 tienen un resorte de acero inoxidable roscado ajustable de 250 mm de longitud con una tapa de fijación de bayoneta ranurada. Los tornillos de la tapa de bayoneta a lo largo de este resorte permiten ajustar la longitud de inmersión de la sonda del sensor. Una vez colocada, la tapa de bayoneta se fija a un adaptador de bayoneta (que debe adquirirse por separado para permitir que el sensor de temperatura se mantenga firmemente en su lugar dentro del rebaje. El otro extremo de la sonda está terminado con 3 puntas de cable aisladas que se conectan al equipo de medición de temperatura.

• elemento de detección de alta estabilidad con una salida de precisión

Estos sensores PRT de tipo bayoneta están diseñados para instalación directa en el proceso. La conexión de bayoneta los convierte en adecuados para aplicaciones en las que la punta de la sonda se instala directamente en un orificio perforado o rebaje en maquinaria.

• Aire acondicionado y refrigeración

El sensor de temperatura PRT funciona colocando el elemento sensor (o el final del proceso) en el equipo o proceso que requiere la medición de temperatura. A medida que la temperatura del termómetro de resistencia de platino aumenta, aumenta su resistencia al flujo de electricidad. Por cada aumento por grado de temperatura, la resistencia eléctrica también cambia por una relación establecida, esto se denomina coeficiente de temperatura. Para el platino, esta relación es de 0,00385 ohmios/ohmios/°C, lo que significa que para un Pt100 con una resistencia de 100 ohmios, el aumento de la resistencia por grado de temperatura sería de 0,385 ohmios. Esto permitirá medir el valor de resistencia total y, a continuación, convertirlo en un valor de temperatura.

La resistencia generada por el sensor de temperatura se mide pasando corriente a través de uno de los cables para producir una tensión. Esta tensión se mide con un voltímetro o puente adecuados y luego se calcula la resistencia en ohmios con la Ley de Ohm (R=V/I). Una vez conocida la resistencia, puede convertirla en una lectura de temperatura mediante una ecuación de calibración o una tabla Pt100. También se puede conectar un calibrador o dispositivo de medición de temperatura a los cables de la sonda que convertirán automáticamente la resistencia medida en una lectura de temperatura.
