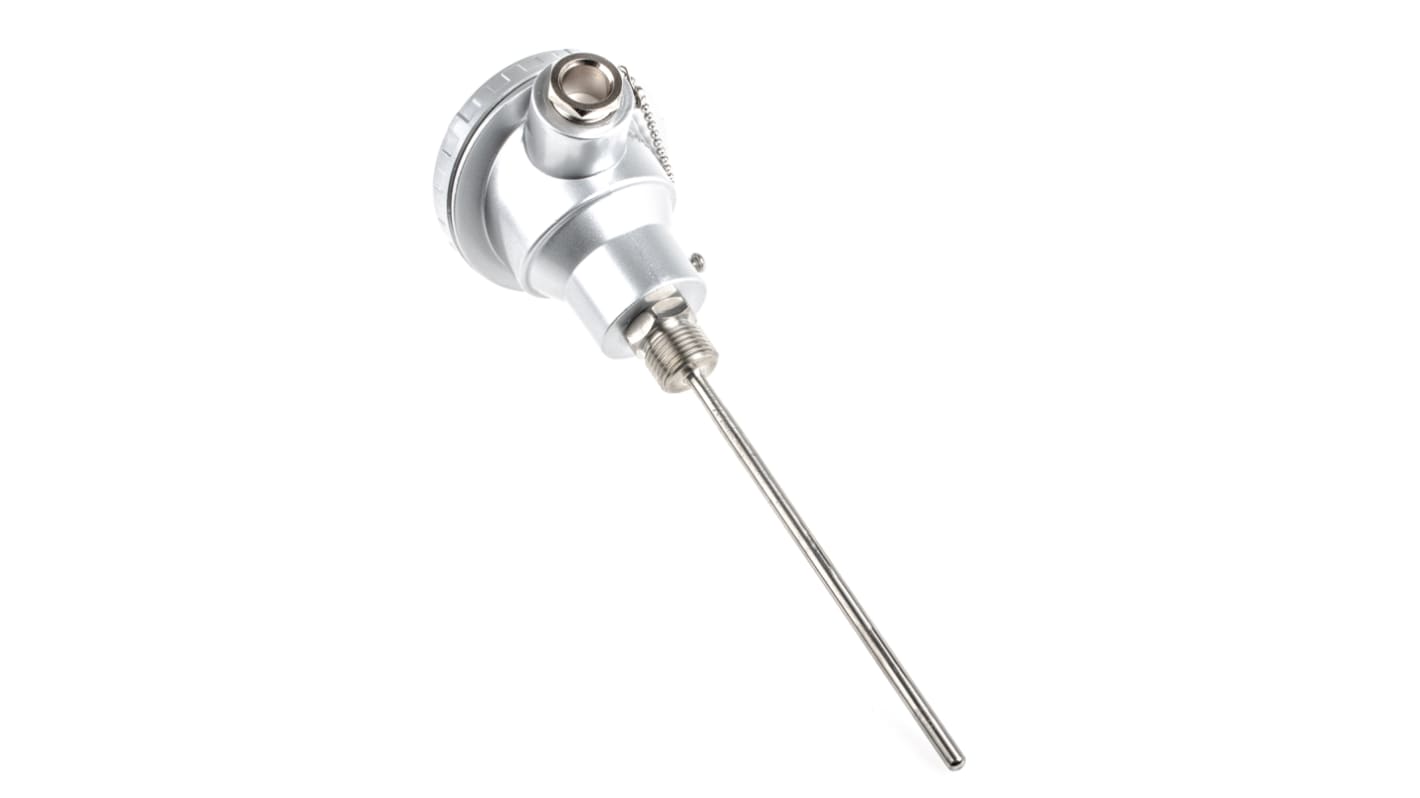

Sensor RTD PT100 RS PRO de 4 hilos, sonda: Ø 6mm, long. 150mm, temp. -50°C → +450°C

RS Pro presenta una sonda de detección PRT (termómetro De Resistencia de platino) o RTD (detector de temperatura De Resistencia) de altas prestaciones y alta calidad con un cabezal de terminal. Esta sonda RTD tiene una construcción robusta con el elemento de detección encapsulado en una funda de acero inoxidable 316 de diámetro 6mm rígida. Los terminales de este sensor Pt100 están encapsulados en un cabezal de terminal de aleación de aluminio que los protege contra entornos hostiles. Este termómetro de resistencia de platino de altas prestaciones proporciona una medición de temperatura precisa y fiable para una amplia gama de aplicaciones.

Un RTD es un tipo de sensor de temperatura basado en la correlación entre metales y temperatura. A medida que aumenta la temperatura de un metal, también aumenta su resistencia al flujo de electricidad. Esta resistencia se puede medir y convertir en un valor de temperatura. En un RTD Pt100, el "Pt" significa platino (hilo o película de platino) y "100" significa que el sensor de temperatura tiene una resistencia de 100 ohmios a 0 °C. El platino es el metal más fiable gracias a su relación de resistencia lineal a la temperatura en un amplio rango de temperaturas.

El elemento del sensor de temperatura Pt100 está montado dentro de una funda o sonda de metal. Esta funda protege el elemento contra daños causados por el entorno circundante cuando se inserta en el proceso que se va a medir. Los cables de conexión de la sonda se conectan a un bloque terminal que está cerrado en un cabezal de terminal de altas prestaciones que protege la conexión contra entornos hostiles. El cabezal de terminal tiene una entrada de cable que permite su conexión a equipos de medición externos y una cubierta de tornillo para permitir el acceso a las conexiones.

• elemento de detección de alta estabilidad con una salida de precisión
• precisión/tolerancia de clase B conforme a IEC 60751
• rango de medición de temperatura de -100 a +450 °C.
• funda rígida de acero inoxidable 316 resistente a la corrosión para proteger el elemento de detección
• cabezal de terminal resistente a la intemperie de aleación de aluminio con índice de protección IP67
• Conexión de proceso BSPP de pulg
• Entrada de cable de M20 x 1,5 mm con casquillo para conexiones externas
• bloque terminal de conexión de 4 cables
• lid. De tornillo con cadena para facilitar el acceso a las conexiones

Estas sondas de sensor PRT de altas prestaciones con su diseño robusto son ideales para usar en muchas aplicaciones industriales, incluidas las siguientes:

• Aire acondicionado y refrigeración
• Sector químico
• procesamiento de plásticos
• Estufas y parrillas
• Medición de temperatura de aire, gas y líquido
• medición de la temperatura de los gases de escape
• Procesamiento de alimentos
• Laboratorios

El sensor de temperatura PRT funciona colocando el elemento sensor (o el final del proceso) en el equipo o proceso que requiere la medición de temperatura. A medida que la temperatura del termómetro de resistencia de platino aumenta, aumenta su resistencia al flujo de electricidad. Por cada aumento por grado de temperatura, la resistencia eléctrica también cambia por una relación establecida, esto se denomina coeficiente de temperatura. Para el platino, esta relación es de 0,00385 ohmios/ohmios/°C, lo que significa que para un Pt100 con una resistencia de 100 ohmios, el aumento de la resistencia por grado de temperatura sería de 0,385 ohmios. Esto permitirá medir el valor de resistencia total y, a continuación, convertirlo en un valor de temperatura.

La resistencia generada por el sensor de temperatura se mide pasando corriente a través de uno de los cables para producir una tensión. Esta tensión se mide con un voltímetro o puente adecuados y luego se calcula la resistencia en ohmios con la Ley de Ohm (R=V/I). Una vez conocida la resistencia, puede convertirla en una lectura de temperatura mediante una ecuación de calibración o una tabla Pt100. También se puede conectar un calibrador o dispositivo de medición de temperatura a los cables de la sonda que convertirán automáticamente la resistencia medida en una lectura de temperatura.

Sonda Pt100 de altas prestaciones con cabezal de terminación
Conexión de 4 cables clase B
Sonda disponible con longitudes entre 150 mm y 600 mm
6,0 mm de diámetro en acero inoxidable 316
Con o sin conexión de proceso paralelo 1/2"BSP
Cabezal de conexión de aleación de aluminio resistente al agua
Temperatura nominal del sensor: -50 °C a +450 °C.

Sondas PT100 con cabezales de terminales industriales
