- Código RS:
- 488-788
- Nº ref. fabric.:
- E210D004SCA4
- Fabricante:
- EMERSON – ASCO
2 Disponible para entrega en 4 día(s) laborable(s).
Precio Unidad
390,50 €
(exc. IVA)
472,50 €
(inc.IVA)
Unidades | Por unidad |
---|---|
1 + | 390,50 € |
- Código RS:
- 488-788
- Nº ref. fabric.:
- E210D004SCA4
- Fabricante:
- EMERSON – ASCO
Documentación Técnica
Legislación y Conformidad
Estado RoHS: No aplica
Datos del Producto

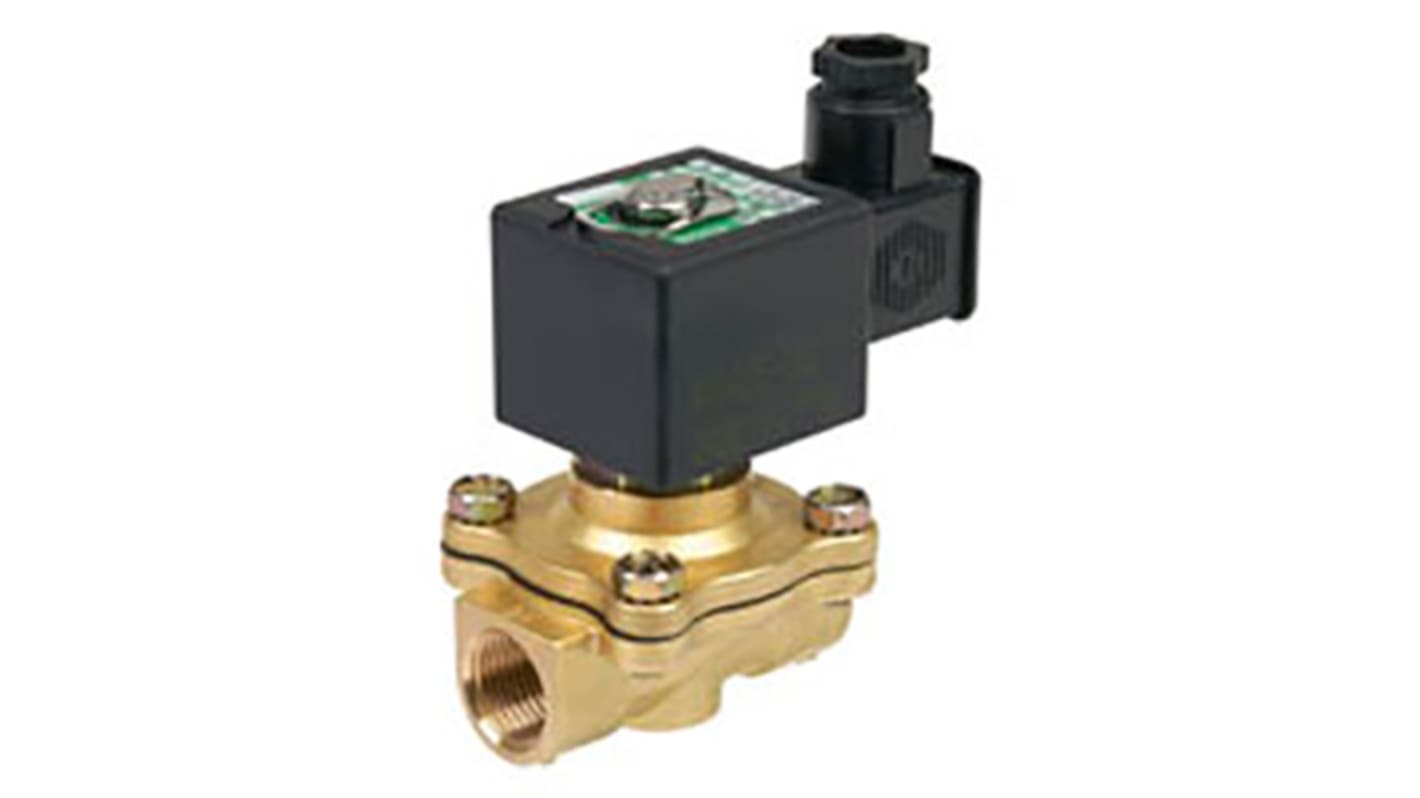

Válvulas N/C, De Presión Mínima, De Accionamiento Piloto Y De Dos Vías
Válvulas de solenoide de accionamiento piloto de dos vías, presión de funcionamiento mínima requerida, normalmente cerradas con conexión de puerto roscado.
Cuerpo de latón
Presión de funcionamiento mínima requerida
Compacto y ligero
Conexión de conector macho DIN
Rango de -20 a +85 °C.
Puede montarse en cualquier posición
Presión de funcionamiento mínima requerida
Compacto y ligero
Conexión de conector macho DIN
Rango de -20 a +85 °C.
Puede montarse en cualquier posición
Nota
Los rangos de presión son para agua y pueden diferir para otros medios.
Válvulas solenoide compactas idóneas para aplicaciones que impliquen la manipulación de la mayor parte de gases y líquidos. Donde resulte práctico, las válvulas incluyen un diagrama esquemático que muestra el funcionamiento del circuito. El diagrama está distribuido de modo que el lado izquierdo describe el funcionamiento de las válvulas cuando se activa la bobina. Cuando la bobina se desactiva, el retorno del resorte (o servomecanismo) controla la válvula. Este proceso se describe en el lado derecho del diagrama. La designación 3/2 vías indica una válvula con tres puertos y dos modos de funcionamiento. Es una práctica normal referirse a las válvulas con designación 2/2 vías como "dos vías". Las designaciones de puerto A, B, P, P1, P2 y R se utilizan en los diagramas esquemáticos y están marcadas en los cuerpos de las válvulas. Los cuerpos de las válvulas están marcados para una función específica del circuito pero a menudo pueden utilizarse para otras funciones. La referencia a los diagramas esquemáticos y a las características técnicas indica las conexiones adecuadas y las capacidades de presión cuando se requiere un funcionamiento de circuito alternativo.
Especificaciones
Atributo | Valor |
---|---|
Tensión de alimentación | 110 Vac |
Número de Puertos | 2 |
Tamaño de conexión | 1plg |
Conexión | Hembra Rp de 1 pulg. |
Funcionamiento | Piloto |
Posición de la Válvula por Defecto | NC |
Aplicaciones Recomendadas | Aire, gas inerte, aceite, agua |
Tipo | 2/2 |
Diámetro del Orificio | 25mm |
Serie | 210 |
Material del Cuerpo | Latón |
Presión máxima de trabajo | 9 bares |
Rango de Temperatura de Funcionamiento | -20 → +75 °C |
Temperatura máxima de funcionamiento | +75°C |
Rosca Estándar o Tipo de Conexión | Rp |
Temperatura de Funcionamiento Mínima | -20°C |
Género de conexión | Hembra |
Factor de Flujo Kv | 11.1m³/h |
Tiempo Máximo de Cierre | 120ms |
Tiempo Máximo de Apertura | 120ms |
