- Código RS:
- 407-1731
- Nº ref. fabric.:
- D118V03-Z610A BPx3,4 V230/50-60Hz
- Fabricante:
- EMERSON – ASCO
3 Disponible para entrega en 24/48 horas
Añadido
Precio Unidad
92,30 €
(exc. IVA)
111,68 €
(inc.IVA)
Unidades | Por unidad |
1 - 4 | 92,30 € |
5 + | 89,71 € |
- Código RS:
- 407-1731
- Nº ref. fabric.:
- D118V03-Z610A BPx3,4 V230/50-60Hz
- Fabricante:
- EMERSON – ASCO
Documentación Técnica
Legislación y Conformidad
Estado RoHS: No aplica
- COO (País de Origen):
- IT
Datos del Producto

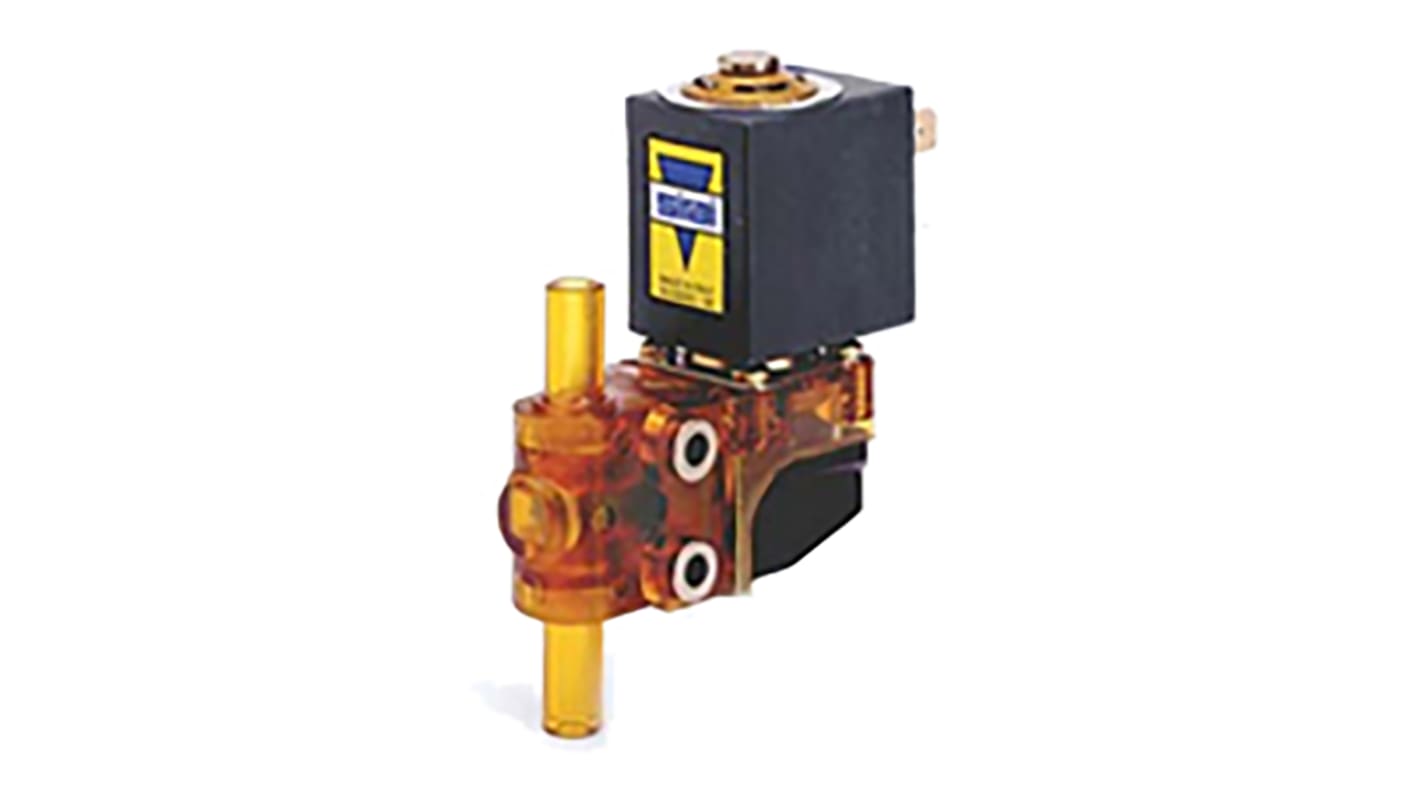

Válvulas solenoide con palanca de separador
Válvulas solenoide de acción directa con todas las piezas en contacto con líquido que se mantiene totalmente separado de la sección de control.
Puede desmontarse para inspección.
Las válvulas de solenoide son especialmente adecuadas para usar en las industrias química, farmacéutica, médica y de procesamiento de alimentos y, más general, en líquidos de control que no deben contaminarse y / o agresivos.
Cuerpo moldeado de PEI y válvula FPM.
Conector de válvula solenoide estándar DIN 43650-Formato B para conexión rápida DIN 46340 (3 contactos).
Extremo acanalado ext. Ø = 8 mm.
Puede desmontarse para inspección.
Las válvulas de solenoide son especialmente adecuadas para usar en las industrias química, farmacéutica, médica y de procesamiento de alimentos y, más general, en líquidos de control que no deben contaminarse y / o agresivos.
Cuerpo moldeado de PEI y válvula FPM.
Conector de válvula solenoide estándar DIN 43650-Formato B para conexión rápida DIN 46340 (3 contactos).
Extremo acanalado ext. Ø = 8 mm.
Válvulas solenoide compactas idóneas para aplicaciones que impliquen la manipulación de la mayor parte de gases y líquidos. Donde resulte práctico, las válvulas incluyen un diagrama esquemático que muestra el funcionamiento del circuito. El diagrama está distribuido de modo que el lado izquierdo describe el funcionamiento de las válvulas cuando se activa la bobina. Cuando la bobina se desactiva, el retorno del resorte (o servomecanismo) controla la válvula. Este proceso se describe en el lado derecho del diagrama. La designación 3/2 vías indica una válvula con tres puertos y dos modos de funcionamiento. Es una práctica normal referirse a las válvulas con designación 2/2 vías como "dos vías". Las designaciones de puerto A, B, P, P1, P2 y R se utilizan en los diagramas esquemáticos y están marcadas en los cuerpos de las válvulas. Los cuerpos de las válvulas están marcados para una función específica del circuito pero a menudo pueden utilizarse para otras funciones. La referencia a los diagramas esquemáticos y a las características técnicas indica las conexiones adecuadas y las capacidades de presión cuando se requiere un funcionamiento de circuito alternativo.
Especificaciones
Atributo | Valor |
---|---|
Tensión de alimentación | 230 V ac |
Número de Puertos | 2 |
Funcionamiento | Directo |
Posición de la Válvula por Defecto | NC |
Aplicaciones Recomendadas | Gas, líquido |
Tipo | 2/2 |
Diámetro del Orificio | 2.7mm |
Serie | D118 |
Material del Cuerpo | PEI |
Presión máxima de trabajo | 10 bares |
Rango de Temperatura de Funcionamiento | -10 → +60 °C |
Temperatura máxima de funcionamiento | +60°C |
Temperatura de Funcionamiento Mínima | -10°C |
Tiempo Máximo de Apertura | 25ms |
Factor de Flujo Kv | 0.23m³/h |
Tiempo Máximo de Cierre | 25ms |
- Código RS:
- 407-1731
- Nº ref. fabric.:
- D118V03-Z610A BPx3,4 V230/50-60Hz
- Fabricante:
- EMERSON – ASCO
