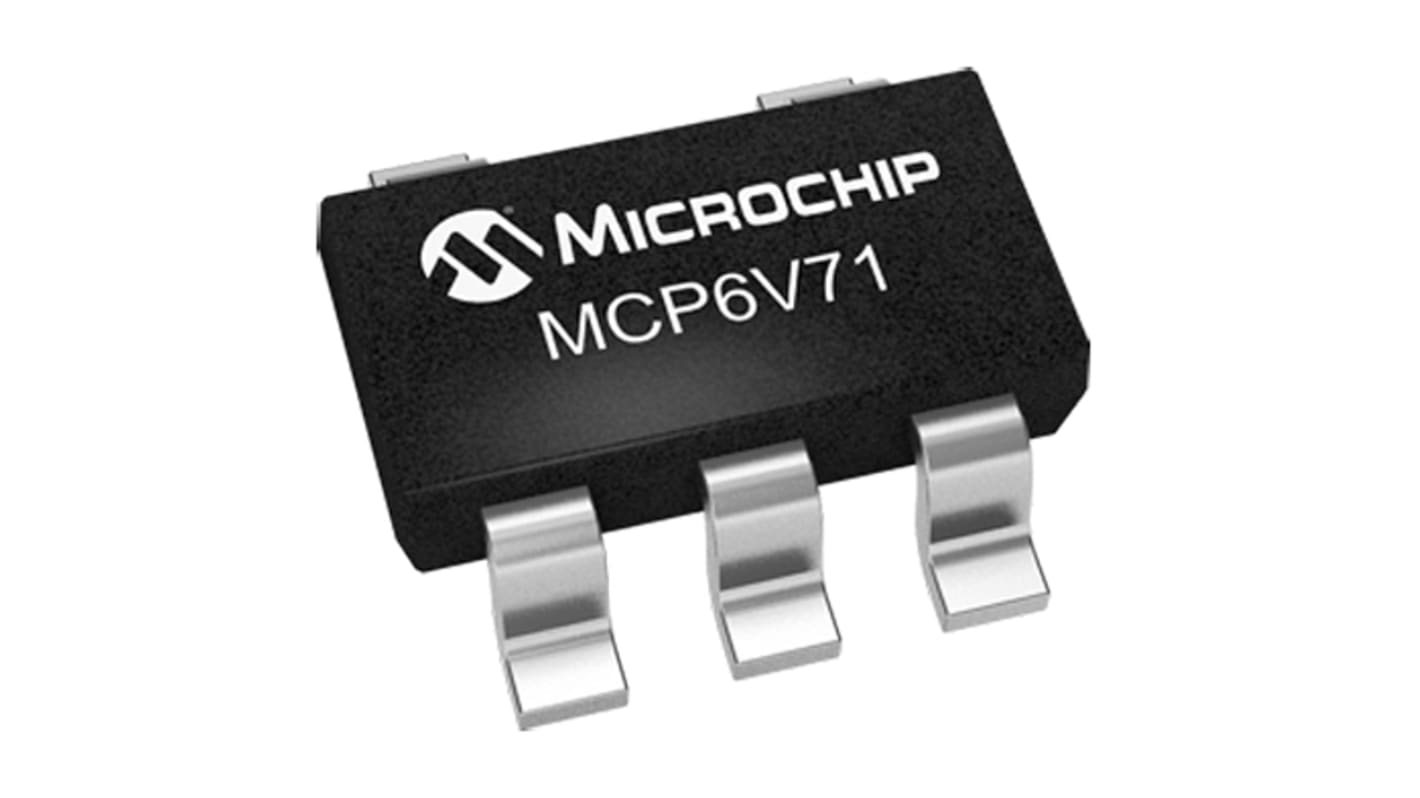

Amplificador operacional MCP6V71T-E/OT Precision, Zero Drift, 2 → 5,5 V 2MHZ SOT-23, 5 pines 10 Hz, Entrada /
- Código RS:
- 165-4037
- Nº ref. fabric.:
- MCP6V71T-E/OT
- Fabricante:
- Microchip
Ver esta categoría
Temporalmente fuera de stock. El producto se entregará cuando vuelva a estar disponible.
Precio unitario (Suministrado en Carretes de 3000)
1,19 €
(exc. IVA)
1,44 €
(inc.IVA)
| unidades | Por unidad | Por Carrete* |
| 3000 + | 1,19 € | 3.570,00 € |
| *precio indicativo | ||
- Código RS:
- 165-4037
- Nº ref. fabric.:
- MCP6V71T-E/OT
- Fabricante:
- Microchip
- COO (País de Origen):
- TH
Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- TH
Datos del Producto
Amplificadores operacionales MCP6V71/72/74
La familia MCP6V71/72/74 de Microchip son amplificadores operacionales que proporcionan corrección de tensión de offset de entrada para niveles muy bajos de offset y deriva de offset.
Características
Producto con 2 MHz de ganancia de ancho de banda
Arquitectura de derivación de cero
Deriva máxima de 15 nV/°C
Desviación de entrada máxima de 8 μV
Corriente quiescente (IQ): 170 μA/amplificador (típica)
Relación de rechazo de fuente de alimentación (PSRR): 115 dB mínimo a VDD 5,5 V
Relación de rechazo de modo común (CMRR): 117 dB mínimo a VDD 5,5 V
Sin ruido 1/f
Rechazo de EMI mejorado: 96 dB de relación de rechazo a las interferencias electromagnéticas (EMIRR) a 1,8 GHz
Ganancia unitaria estable
Arquitectura de derivación de cero
Deriva máxima de 15 nV/°C
Desviación de entrada máxima de 8 μV
Corriente quiescente (IQ): 170 μA/amplificador (típica)
Relación de rechazo de fuente de alimentación (PSRR): 115 dB mínimo a VDD 5,5 V
Relación de rechazo de modo común (CMRR): 117 dB mínimo a VDD 5,5 V
Sin ruido 1/f
Rechazo de EMI mejorado: 96 dB de relación de rechazo a las interferencias electromagnéticas (EMIRR) a 1,8 GHz
Ganancia unitaria estable
Amplificadores operacionales, Microchip
Especificaciones
| Atributo | Valor |
| Tipo de Amplificador | Precision, Zero Drift |
| Tipo de Montaje | Montaje superficial |
| Tipo de Encapsulado | SOT-23 |
| Tipo de Fuente de Alimentación | Único |
| Número de Canales por Chip | 1 |
| Conteo de Pines | 5 |
| Tensión de Alimentación Única Típica | 2 → 5,5 V |
| Producto de Ancho de Banda de Ganancia Típica | 2MHZ |
| Slew Rate Típico | 1V/µs |
| Frecuencia Máxima de Funcionamiento | 10 Hz |
| Temperatura Máxima de Funcionamiento | +125 °C |
| Temperatura de Funcionamiento Mínima | -40 °C |
| Offset Voltage | 8µV |
| Tensión Máxima de Entrada | 5,5 V |
| Raíl a Raíl | Entrada / salida Rail-to-Rail |
| Ganancia de Tensión Típica | 137 dB |
| Corriente de Salida | ±30 mA |
| Altura | 1.3mm |
| Corriente de offset de entrada | 250pA |
| Longitud | 3.1mm |
| Ancho | 1.8mm |
| Dimensiones | 3.1 x 1.8 x 1.3mm |
| Rango de Tensión de Entrada | 2 → 5,5 V |
| Tensión de Entrada Mínima | 2 V |
| Densidad Típica de Ruido de Tensión de Entrada | 21nV/√Hz |
