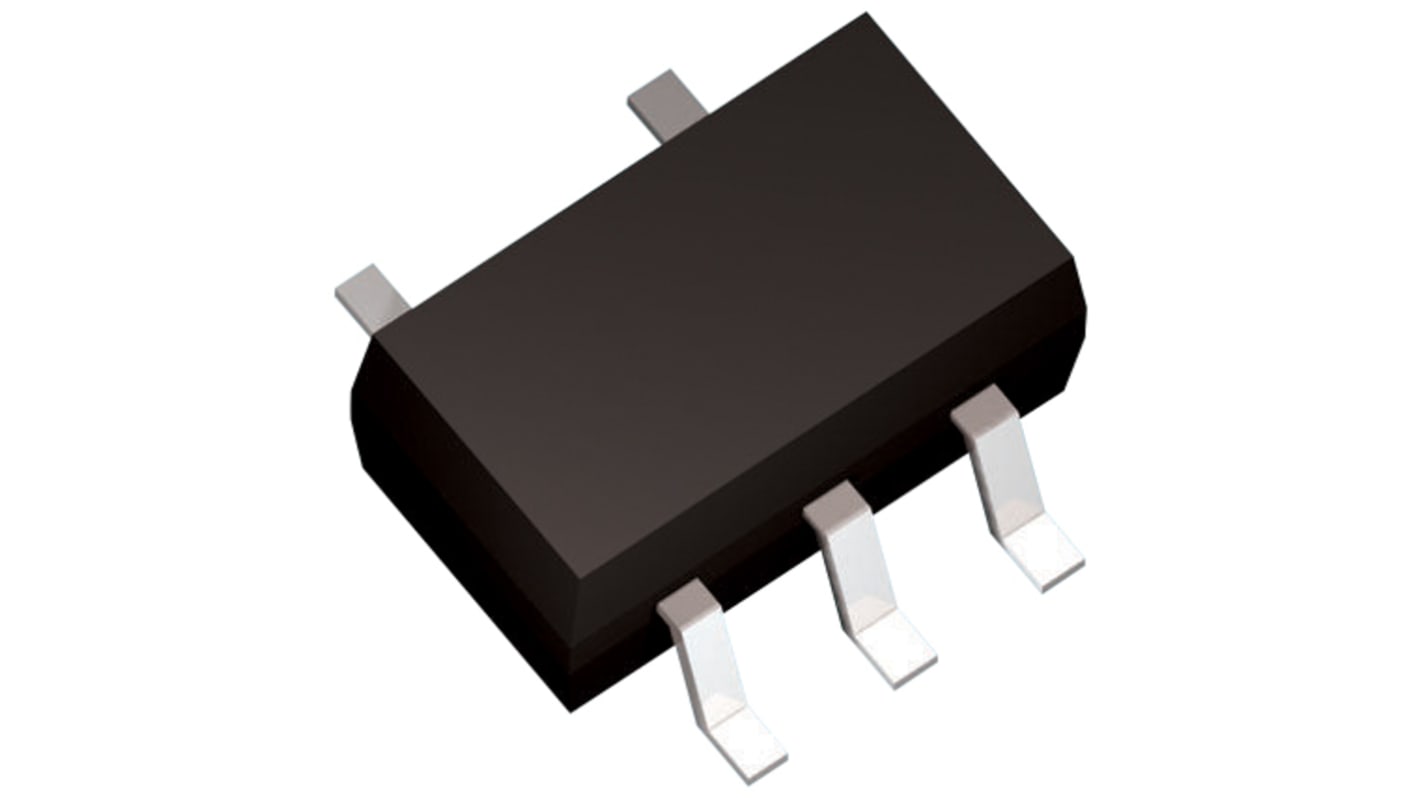

Amplificador operacional NCV20071SN2T1G Amplificador de funcionamiento, 2,7 → 36 V 3MHZ Rail to Rail TSOP, 5
- Código RS:
- 172-4606
- Nº ref. fabric.:
- NCV20071SN2T1G
- Fabricante:
- onsemi
4950 Disponible para entrega en 4 día(s) laborable(s).
Precio unitario (Suministrado en múltiplos de 50)
0,662 €
(exc. IVA)
0,801 €
(inc.IVA)
Unidades | Por unidad | Por Pack* |
---|---|---|
50 - 50 | 0,662 € | 33,10 € |
100 - 450 | 0,427 € | 21,35 € |
500 - 950 | 0,405 € | 20,25 € |
1000 - 2950 | 0,317 € | 15,85 € |
3000 + | 0,303 € | 15,15 € |
*precio indicativo
- Código RS:
- 172-4606
- Nº ref. fabric.:
- NCV20071SN2T1G
- Fabricante:
- onsemi
Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- MY
Datos del Producto
Los amplificadores operacionales serie NCx2007x proporcionan funcionamiento de salida carril a carril, ancho de banda de 3 MHz y están disponibles en configuraciones simple, doble y cuádruple. El funcionamiento carril a carril permite al usuario hacer un uso óptimo de todo el rango de tensión de alimentación al tiempo que aprovecha las ventajas del ancho de banda de 3 MHz. El NCx2007x puede funcionar con tensiones de alimentación de tan solo 2,7 V en el intervalo de temperaturas de −40 °C a 125 °C. Con una alimentación de 2,7 V, el ancho de banda alto proporciona un tiempo de subida de 2,8 V/μs mientras que consume solo 405 μA de corriente quiescente por canal.
Amplio rango de alimentación: 2,7 V a 36 V
Amplio rango de alimentación adecuado para una variedad de aplicaciones
Ancho de banda amplio: 3 MHz típico a Vs = 2,7 V
Compatible con señales de alta velocidad de hasta 3 MHz
Baja corriente de suministro: 405 μA por canal a VS = 2,7 V
Bajo consumo de corriente
Alta velocidad de subida: 2,8 V/μs típico a VS = 2,7 V
Gran ancho de banda de señal
Corriente de polarización de entrada baja: 5 pA típica
Alta impedancia de entrada
Amplio rango de alimentación adecuado para una variedad de aplicaciones
Ancho de banda amplio: 3 MHz típico a Vs = 2,7 V
Compatible con señales de alta velocidad de hasta 3 MHz
Baja corriente de suministro: 405 μA por canal a VS = 2,7 V
Bajo consumo de corriente
Alta velocidad de subida: 2,8 V/μs típico a VS = 2,7 V
Gran ancho de banda de señal
Corriente de polarización de entrada baja: 5 pA típica
Alta impedancia de entrada
Especificaciones
Atributo | Valor |
---|---|
Tipo de Amplificador | Amplificador de funcionamiento |
Tipo de Montaje | Montaje superficial |
Tipo de Encapsulado | TSOP |
Tipo de Fuente de Alimentación | Único |
Número de Canales por Chip | 1 |
Conteo de Pines | 5 |
Tensión de Alimentación Única Típica | 2,7 → 36 V |
Producto de Ancho de Banda de Ganancia Típica | 3MHZ |
Tipo de Salida | Raíl a Raíl |
Slew Rate Típico | 2.8V/µs |
Frecuencia Máxima de Funcionamiento | 10 kHz |
Temperatura Máxima de Funcionamiento | +125 °C |
Temperatura de Funcionamiento Mínima | -40 °C |
Tensión Máxima de Entrada | 36 V |
Ganancia de Tensión Típica | 118 dB |
Estándar de automoción | AEC-Q100 |
Raíl a Raíl | Salida Raíl a Raíl |
Corriente de Salida | ±100 mA |
Offset Voltage | ±4.5mV |
Dimensiones | 3.15 x 1.65 x 1mm |
Longitud | 3.15mm |
Altura | 1mm |
Corriente de offset de entrada | 500pA |
Tensión de Entrada Mínima | 2,7 V |
Densidad Típica de Ruido de Tensión de Entrada | 30nV/√Hz |
Ancho | 1.65mm |
Rango de Tensión de Entrada | 2,7 → 36 V |
