- Código RS:
- 249-3147
- Nº ref. fabric.:
- ANT-2.4-FPC-LV100UF
- Fabricante:
- Linx
702 Disponible para entrega en 24/48 horas
Añadido
Precio unitario (Suministrado en múltiplos de 2)
5,55 €
(exc. IVA)
6,72 €
(inc.IVA)
Unidades | Por unidad | Por Pack* |
2 - 8 | 5,55 € | 11,10 € |
10 - 18 | 5,385 € | 10,77 € |
20 - 48 | 5,22 € | 10,44 € |
50 - 98 | 5,07 € | 10,14 € |
100 + | 4,915 € | 9,83 € |
*precio indicativo |
- Código RS:
- 249-3147
- Nº ref. fabric.:
- ANT-2.4-FPC-LV100UF
- Fabricante:
- Linx
Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- TW
Datos del Producto

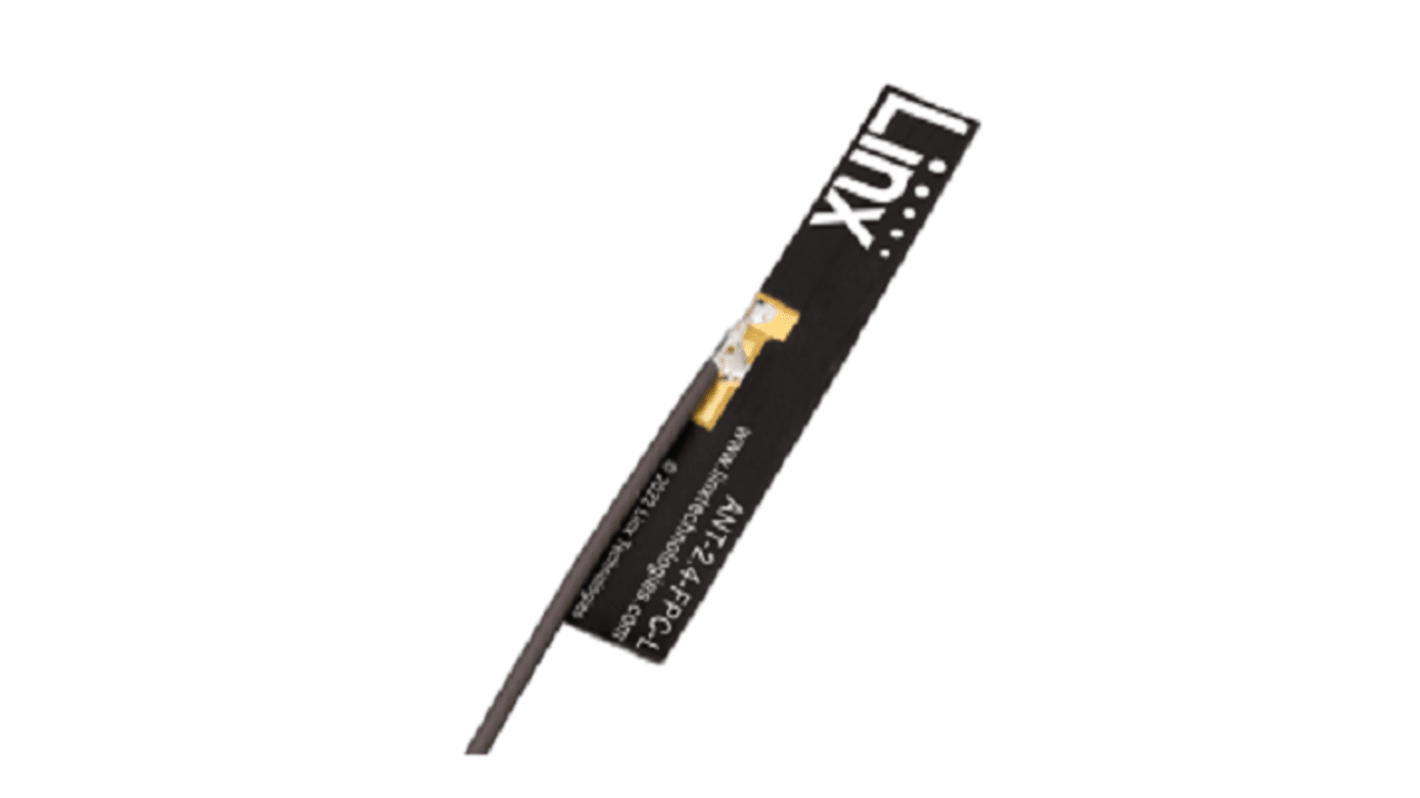

Las antenas de la serie Linx ANT-2.4-FPC-LV de Linx Technologies son antenas de circuito impreso flexible (FPC) adhesivo de 45 mm x 7 mm para aplicaciones ISM de 2,4 GHz. Estas antenas proporcionan una solución de antena interna/integrada dipolo independiente de plano de tierra. La flexibilidad y el respaldo adhesivo hacen que la serie ANT-2.4-FPC-LV sea fácil de montar en carcasas de RF transparentes (por ejemplo, de plástico), lo que permite un sellado ambiental y para proteger contra daños en la antena. La conexión a la radio se realiza a través de un cable coaxial terminado en un conector tipo MHF1/U.FL (conector hembra), conector MHF4 (conector hembra) o conector MMCX (conector macho).
Rendimiento a 2,4 GHz a 2,5 GHz
VSWR ≤ 1,4
Eficiencia 81%
Antena dipolo independiente del plano de tierra
Compacta, de perfil bajo
45,2 mm x 7,2 mm x 0,1 mm
El reverso adhesivo se adhiere permanentemente a las carcasas no metálicas con el adhesivo 3M 467MP™/200MP
Flexible para encajar en carcasas exigentes
VSWR ≤ 1,4
Eficiencia 81%
Antena dipolo independiente del plano de tierra
Compacta, de perfil bajo
45,2 mm x 7,2 mm x 0,1 mm
El reverso adhesivo se adhiere permanentemente a las carcasas no metálicas con el adhesivo 3M 467MP™/200MP
Flexible para encajar en carcasas exigentes
Especificaciones
Atributo | Valor |
---|---|
Interno/externo | Interno |
Protocolos RF | ISM Band |
Rango de Frecuencia | 2,4 GHz |
Formato físico de antena | PCB |
Tipo de Montaje | Adhesivo |
Tipo de montaje de antena | Adhesivo |
Tipo de Conector | U.FL |
Ganancia | 4.3dBi |
Longitud del Cable | 100mm |
Género del conector | Hembra |
Directividad de antena | Omnidireccional |
Construcción interna de antena | Dipolo |
Dimensiones | 45 x 7 x 0.1mm |
Peso | 0.7g |
Altura | 45mm |
Anchura | 7mm |
Profundidad | 0.1mm |
Mínima Temperatura de Funcionamiento | -40°C |
Máxima Temperatura de Funcionamiento | +85°C |
Serie | FPC |
