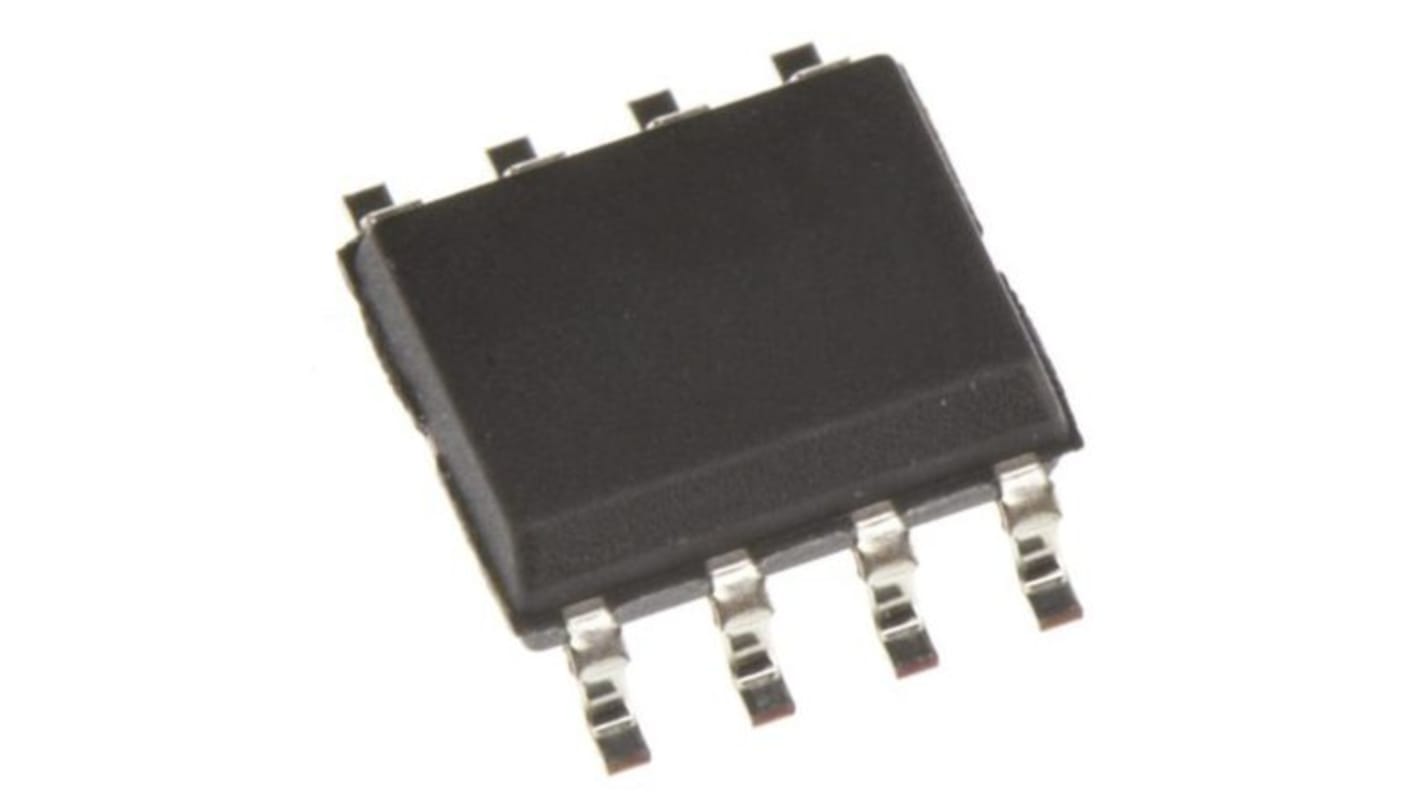

Búfer de reloj 501MILF, SOIC, 8-pin

Renesas Electronics 501 Loco™ es la manera más rentable de generar una salida de reloj de alta calidad y alta frecuencia a partir de una entrada de reloj o cristal de baja frecuencia. El nombre LOCO significa oscilador de bajo coste, ya que está diseñado para reemplazar osciladores de cristal en la mayoría de sistemas electrónicos. Utilizando técnicas de bucle de bloqueo de fase (PLL), el dispositivo utiliza un modo fundamental estándar, cristal económico para producir relojes de salida de hasta 160 MHz. Almacenado en la ROM del chip es la ability de generar nueve diversos factores de multiplicación, permitiendo que un chip genere muchas frecuencias comunes (vea la tabla en la página 2). El dispositivo también tiene un contacto de activación de salida que triestado la salida de reloj cuando el contacto OE se toma bajo.

El reloj PLL de menor coste de IDT
Error de multiplicación de cero ppm
Frecuencia de cristal de entrada de 5 - 27 MHz
Frecuencia de reloj de entrada de 2 - 50 MHz
Frecuencias de reloj de salida de hasta 160 MHz
Fluctuación extremadamente baja de 25 ps (un sigma)
Compatible con todas las CPU populares
Ciclo de trabajo de 45/55 a 160 MHz
