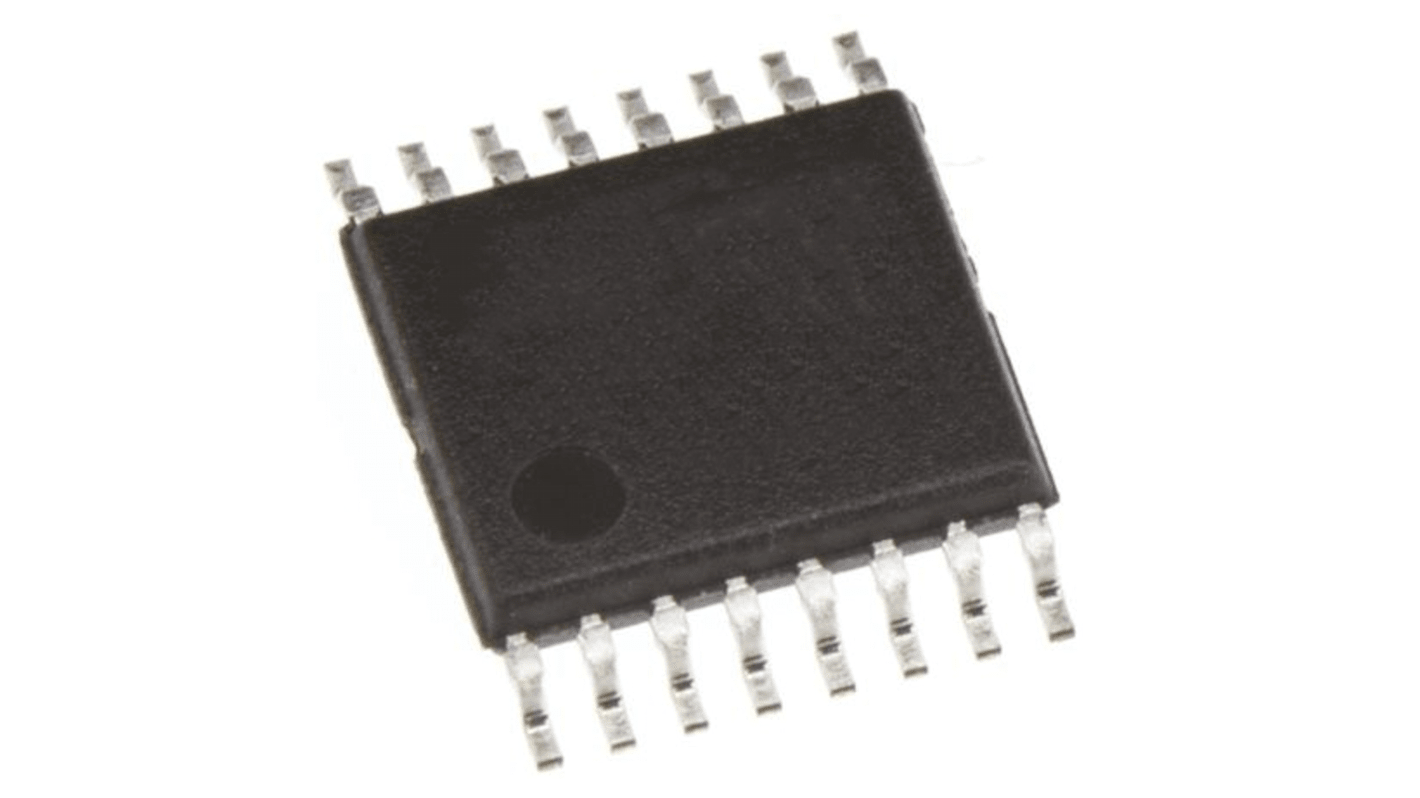

Renesas Electronics Búfer de reloj 5V2305PGGI VFQFPN, 16 pines
- Código RS:
- 254-4945
- Nº ref. fabric.:
- 5V2305PGGI
- Fabricante:
- Renesas Electronics
No disponible actualmente
Desconocemos si volveremos a disponer de este artículo. RS tiene previsto retirarlo próximamente de nuestra gama de productos.
- Código RS:
- 254-4945
- Nº ref. fabric.:
- 5V2305PGGI
- Fabricante:
- Renesas Electronics
Especificaciones
Documentación Técnica
Legislación y Conformidad
Datos del Producto
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo | Atributo | Valor |
|---|---|---|
| Marca | Renesas Electronics | |
| Tipo de producto | Búfer de reloj | |
| Frecuencia de entrada máxima | 200MHz | |
| Tiempo de retardo de propagación máximo | 3ns | |
| Tipo de montaje | Superficie | |
| Encapsulado | VFQFPN | |
| Número de pines | 16 | |
| Número de Salidas | 5 | |
| Tensión de alimentación mínima | 2.3V | |
| Tensión de alimentación máxima | 3.6V | |
| Temperatura de Funcionamiento Mínima | -40°C | |
| Temperatura de funcionamiento máxima | 85°C | |
| Serie | IDT5V2305 | |
| Certificaciones y estándares | Pb-Free, RoHS | |
| Estándar de automoción | No | |
| Seleccionar todo | ||
|---|---|---|
Marca Renesas Electronics | ||
Tipo de producto Búfer de reloj | ||
Frecuencia de entrada máxima 200MHz | ||
Tiempo de retardo de propagación máximo 3ns | ||
Tipo de montaje Superficie | ||
Encapsulado VFQFPN | ||
Número de pines 16 | ||
Número de Salidas 5 | ||
Tensión de alimentación mínima 2.3V | ||
Tensión de alimentación máxima 3.6V | ||
Temperatura de Funcionamiento Mínima -40°C | ||
Temperatura de funcionamiento máxima 85°C | ||
Serie IDT5V2305 | ||
Certificaciones y estándares Pb-Free, RoHS | ||
Estándar de automoción No | ||
El búfer de reloj de alto rendimiento y baja desviación de Renesas Electronics que funciona hasta 200 MHz. Un banco de cinco salidas proporciona copias de CLK de baja desviación. Mediante el uso del contacto de control G, las salidas del banco Y(0:4) se pueden colocar en un estado bajo independientemente de la entrada CLK. El dispositivo funciona en entornos de 2,5 V y 3,3 V. La supresión de fallos de activación de salida integrada garantiza una secuencia de activación de salida sincronizada para distribuir señales de reloj de período completo. Se caracteriza por un funcionamiento de -40 °C a +85 °C.
Controlador de reloj de 1:5 de alto rendimiento para aplicaciones de uso general
Funciona hasta 170 MHz a VDD de 2,5 V
Funciona hasta 200 MHz a VDD de 3,3 V
<
El rango de DVDD es de 2,3 V a 3,6 V
Supresión de fallos de activación de salida
Disponible en encapsulados TSSOP y VFQFPN
