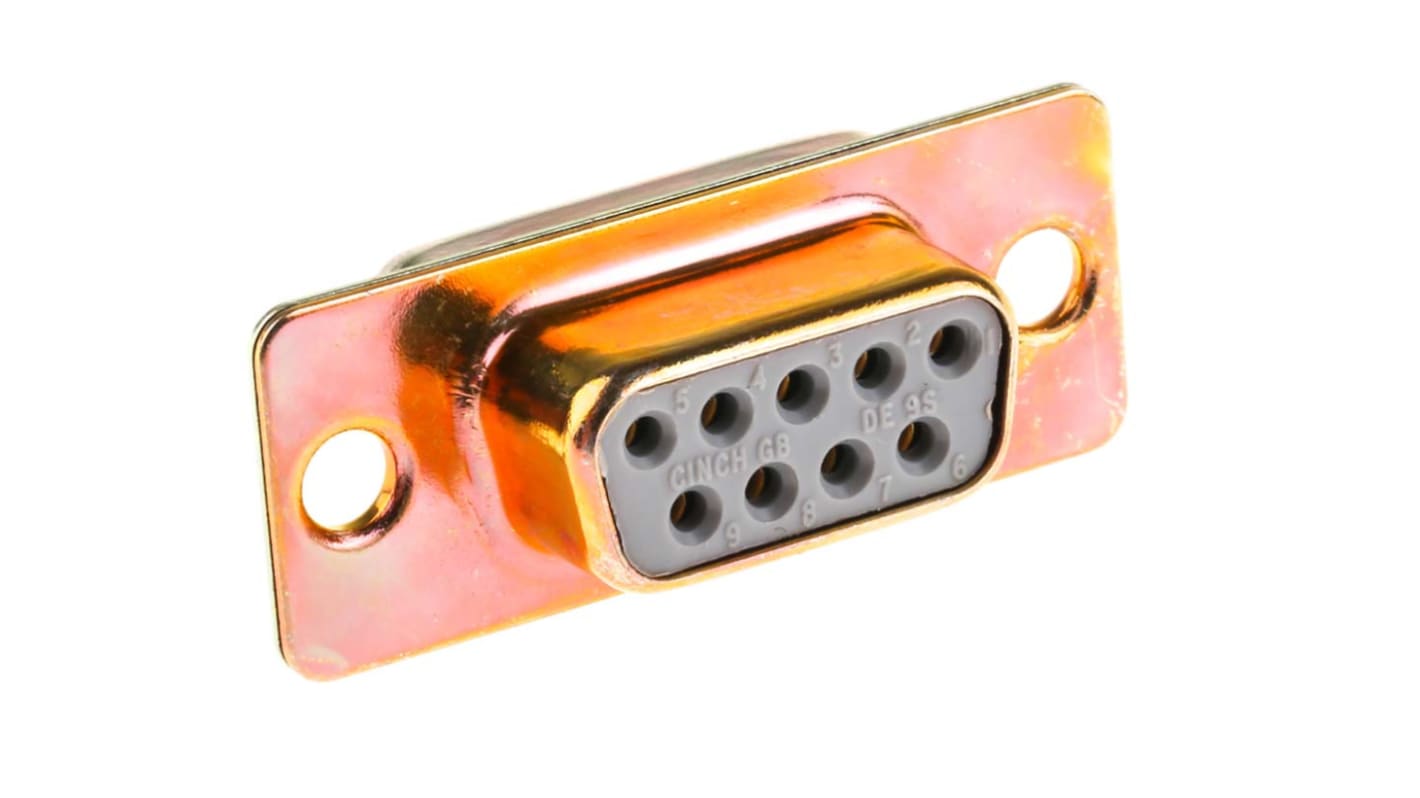

Conector D-sub RS PRO, paso 2.77mm, Recto D-Sub estándar, Montaje en Panel Mount, Hembra, Terminación Soldador E, 700.0

RS Pro presenta un conector D-Sub de altas prestaciones con una robusta carcasa de acero chapado en zinc y terminaciones de copa de soldadura que permiten una conexión sencilla de cables. Estos conectores D-sub son de nivel de rendimiento 1 que supera la clase 2 DIN, tienen una interfaz estándar RS232 y cumplen con BS9523 F0010 y F0018. Los contactos de este conector subminiatura están mecanizados para alta calidad y disponen de bridas con orificios de 3,05 mm de diámetro pretaladrados en ambos lados para facilitar el montaje en panel. Estos conectores D-sub son ideales para usar en interconexiones de E/S (entrada/salida) en una amplia gama de aplicaciones industriales y comerciales.

Un conector D-Sub es un tipo popular de conector de E/S que se utiliza habitualmente en la industria de ordenadores y centros de datos para proporcionar comunicaciones de alimentación y punto a punto entre dos dispositivos, como un ordenador y un monitor. El d-sub contiene dos o más filas paralelas de contactos macho o hembra rodeadas por una carcasa de metal en forma de D que proporciona soporte mecánico y garantiza que se utilice la orientación correcta al acoplarse. Estos d-subs están disponibles como conectores hembra D-sub (o conectores hembra D-sub) con contactos hembra o conectores macho D-sub con contactos macho. El conector hembra tipo conector hembra se acopla al conector macho tipo conector macho. Tenga en cuenta que un D-sub con una carcasa de plástico no se puede acoplar con un D-sub con una carcasa de metal.

• Diseño de alto rendimiento
• Nivel De Rendimiento 1
• interfaz estándar RS232
• carcasa Robusta de acero chapado en zinc
• contactos Mecanizados
• aislante UL 94V-0
• Bridas que contienen orificios de montaje de 3,05 mm para el montaje con tornillos en un panel
• cubetas de soldadura para terminación de cable sencilla

Este conector D-sub con su diseño robusto se puede utilizar en puertos de red y comunicaciones en una amplia gama de sectores incluidos industrial, comercial y médico. Entre las aplicaciones se incluyen las siguientes:

• Ordenadores, monitores y escáneres
• equipos de redes y comunicaciones
• Equipo de procesamiento de datos
• Equipo industrial
• instrumentos de prueba y medición
• Sensores remotos y registradores de datos
• Equipo de generación eléctrica portátil

Estos d-subs disponen de copas de soldadura que son cavidades huecas tipo copa en las que se inserta el cable y se fijan mediante soldadura. En primer lugar, asegúrese de que el conector está bien sujeto mientras trabaja en él. Pela los extremos de cada cable con la profundidad de las copas de soldadura para medir el aislamiento que necesita eliminar. Estañe los hilos expuestos con un soldador y llene parcialmente la copa de soldadura con soldadura. Aplique un soldador en el borde de la copa para que la soldadura se funda. Inserte el extremo del cable estañado en el vaso y manténgalo en su lugar hasta que la soldadura se vuelva sólida. Si el calibre del cable es lo suficientemente grande para sujetarse en la copa, colóquelo en la copa y alimente la soldadura mientras aplica el soldador a la parte posterior de la copa.

Estos d-subs están diseñados para montarse en panel. Se corta un orificio en el panel que está determinado por las dimensiones de abertura del panel del conector macho o hembra. Dos bridas a cada lado del conector incorporan orificios de montaje de 3,05 mm. Se perforan orificios en el panel para alinearlos con estos orificios. A continuación, el conector se inserta en la abertura del panel y se fija en su lugar insertando tornillos a través de los orificios del conector y del panel.

Conforme a BS9523 F0010 y F0018
Cumple los requisitos dimensionales de mil-C-24308, BS9523 F0018 y DIN 41652

Aplicaciones industriales y aeroespaciales de altas especificaciones
