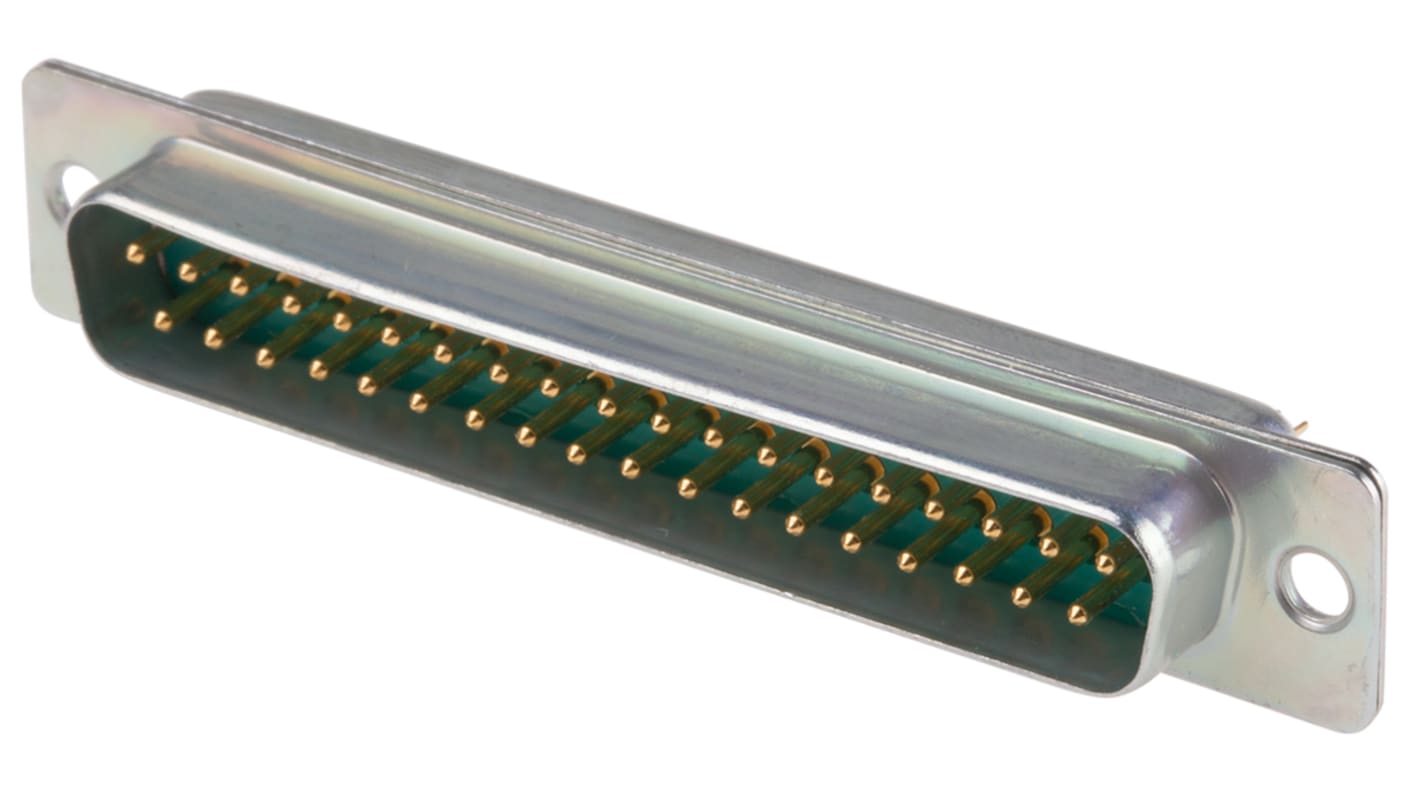

Conector D-sub RS PRO, Recto D-Sub estándar, Montaje en Panel Mount, Macho, Terminación Soldador C, 700.0 V., 5.0A

RS Pro presenta un conector D-Sub durable y muy confiable diseñado para usar en entornos donde la alta fiabilidad es clave. Este conector tiene una carcasa de acero y un aislante de ftalato de dialilo. El ftalato de dialilo es un tipo de plástico que tiene buenas propiedades eléctricas, alta resistencia al calor, buena estabilidad dimensional y alta resistencia. Las cualidades de este material mejoran el rendimiento eléctrico del conector. Este conector es una versión comercial de conectores militares M24308.

Un conector D-Sub es un tipo popular de conector de E/S (entrada/salida) que se utiliza habitualmente en la industria de ordenadores y centros de datos para proporcionar comunicaciones de alimentación y punto a punto entre dos dispositivos, como un ordenador y un monitor. El d-sub contiene dos o más filas paralelas de contactos macho o hembra rodeadas por una carcasa de metal en forma de D que proporciona soporte mecánico y garantiza que se utilice la orientación correcta al acoplarse. Estos d-subs están disponibles como conectores hembra D-sub (o conectores hembra D-sub) con contactos hembra o conectores macho D-sub con contactos macho. El conector hembra tipo conector hembra se acopla al conector macho tipo conector macho. Tenga en cuenta que un D-sub con una carcasa de plástico no se puede acoplar con un D-sub con una carcasa de metal.

• alta fiabilidad y alto rendimiento
• carcasa de acero chapado en zinc con acabado cromado amarillo
• Contactos mecanizados con contactos chapados en oro para un rendimiento de precisión
• aislante de ftalato de dialilo verde monobloque para mejorar el rendimiento eléctrico
• Bridas para montaje con tornillos en un panel
• cubetas de soldadura para terminación de cable sencilla

Este conector D-Sub muy fiable con su diseño robusto y alta fiabilidad se puede utilizar en puertos de red y comunicaciones en una amplia gama de sectores incluidos industriales, comerciales y médicos. Entre las aplicaciones se incluyen las siguientes:

• Ordenadores, monitores y escáneres
• equipos de redes y comunicaciones
• Equipo de procesamiento de datos
• equipos industriales y médicos
• instrumentos de prueba y medición
• Sensores remotos y registradores de datos
• Equipo de generación eléctrica portátil

Estos d-subs disponen de copas de soldadura que son cavidades huecas tipo copa en las que se inserta el cable y se fijan mediante soldadura. En primer lugar, asegúrese de que el conector está bien sujeto mientras trabaja en él. Pela los extremos de cada cable con la profundidad de las copas de soldadura para medir el aislamiento que necesita eliminar. Estañe los filamentos de cable expuestos con un soldador y llene parcialmente la copa de soldadura con soldadura. Aplique un soldador en el borde de la copa para que la soldadura se funda. Inserte el extremo del cable estañado en el vaso y manténgalo en su lugar hasta que la soldadura se vuelva sólida. Si el calibre del cable es lo suficientemente grande para sujetarse en la copa, colóquelo en la copa y alimente la soldadura mientras aplica el soldador a la parte posterior de la copa.

Estos d-subs están diseñados para montarse en panel. Se corta un orificio en el panel que está determinado por las dimensiones de abertura del panel del conector macho o hembra. Dos bridas de montaje a cada lado del conector incorporan orificios de montaje. Se perforan orificios en el panel para alinearlos con estos orificios de montaje. A continuación, el conector se inserta en la abertura del panel y se fija en su lugar insertando tornillos a través de los orificios del conector y del panel.

Aplicaciones industriales y aeroespaciales de altas especificaciones
