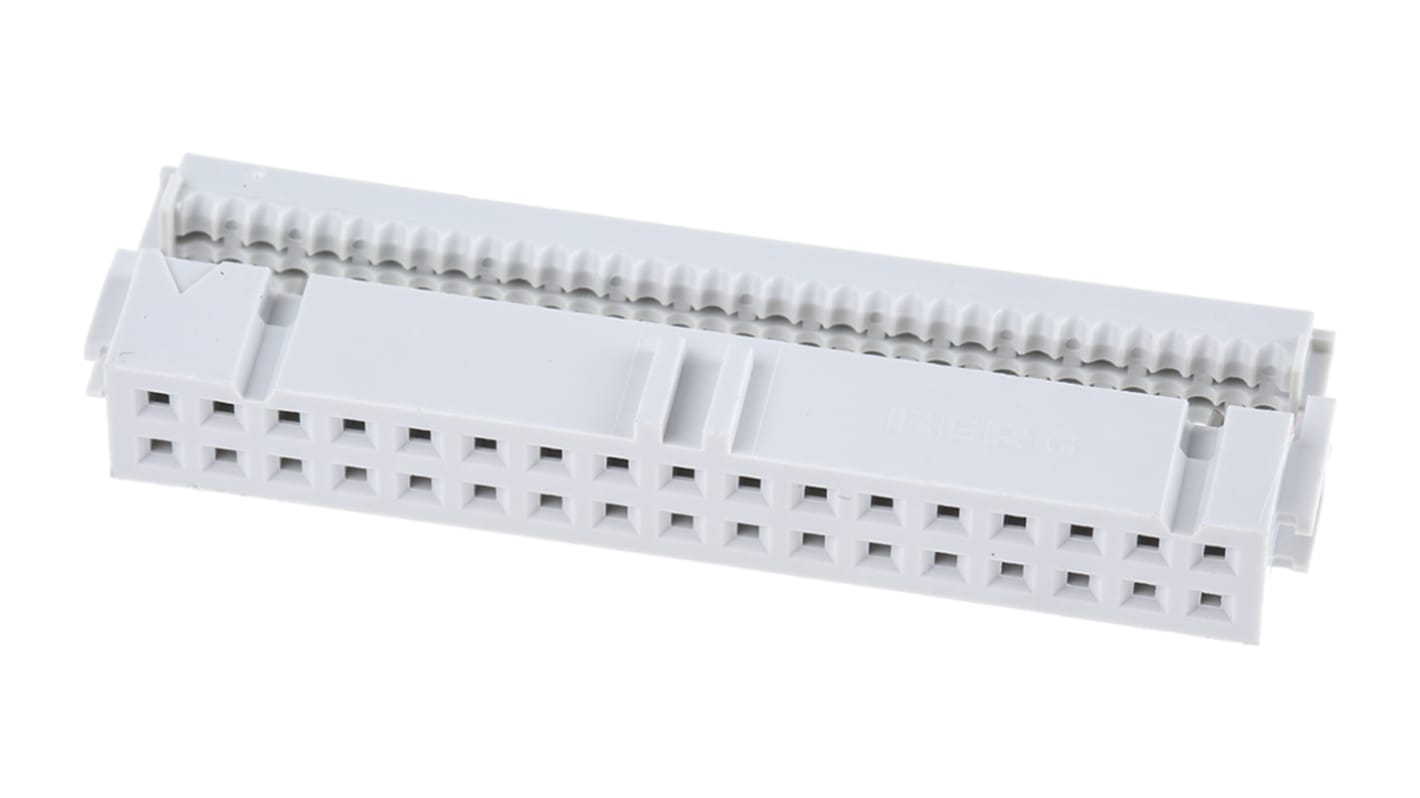

Conector IDC Amphenol Communications Solutions, Serie Quickie, paso 2.54mm, Ángulo de 90° , Montaje de Cable, Hembra,
- Código RS:
- 771-0082
- Nº ref. fabric.:
- 71600-034LF
- Fabricante:
- Amphenol Communications Solutions
Ver todo Conectores D Sub
56 Disponible para entrega en 24/48 horas
Precio unitario (Suministrado en múltiplos de 4)
2,405 €
(exc. IVA)
2,91 €
(inc.IVA)
unidades | Por unidad | Por Pack* |
4 - 76 | 2,405 € | 9,62 € |
80 - 296 | 1,993 € | 7,972 € |
300 - 1196 | 1,685 € | 6,74 € |
1200 - 2396 | 1,568 € | 6,272 € |
2400 + | 1,44 € | 5,76 € |
*precio indicativo |
- Código RS:
- 771-0082
- Nº ref. fabric.:
- 71600-034LF
- Fabricante:
- Amphenol Communications Solutions
Legislación y Conformidad
- COO (País de Origen):
- FR
Datos del Producto
Conectores de receptáculo IDC de 2,54 mm FCI Quickie de Amphenol
Los conectores hembra IDC de 2,54 de la serie Quickie para su uso con cable flexible plano con un rango de tamaño de cable de 30 AWG a 26 AWG. Estos conectores hembra IDC constan de una cubierta tipo puente ajustable precargada. Esta cubierta protege los contactos y proporciona una alineación precisa de la cubierta con la base que garantiza una terminación fiable. El conjunto base y la cubierta encajan y se bloquean, lo que permite un conjunto de cables sencillo. Los terminales IDC tienen una acción de barrido largo para un rendimiento eléctrico fiable. El chapado dúplex en los terminales garantiza un rendimiento de 100 ciclos de inserción. Las carcasas de estos conectores hembra IDC disponen de ranuras de polarización y polarización para una prevención de alineación precisa de conexión incorrecta.
Las referencias del fabricante 71600-0XXXX disponen de una protección contra tirones y se acoplan con conectores con cierre cubiertos 71918-1XXXX y 71922-1XXXX
Las referencias del fabricante 71600-1XXXX se acoplan con conectores con cierre cubiertos 71918-2XXXX y 71922-2XXXX
Las referencias del fabricante 71600-6XXXX se acoplan con conectores de perfil bajo 75869-XXXXX y 75867-XXXXX
Características y ventajas
Cubiertas de tipo puente ajustables para conjunto de cables simple
Terminales IDC para una terminación de cable rápida
Acción de barrido larga para un buen contacto eléctrico
El chapado dúplex garantiza un rendimiento de 100 ciclos de inserción
Ranuras de polarización para evitar la conexión incorrecta
Terminales IDC para una terminación de cable rápida
Acción de barrido larga para un buen contacto eléctrico
El chapado dúplex garantiza un rendimiento de 100 ciclos de inserción
Ranuras de polarización para evitar la conexión incorrecta
Información de aplicación del producto
Estos conectores IDC de 2,54 mm Quickie se pueden utilizar en aplicaciones en una amplia gama de mercados. Estos mercados incluyen industrial, instrumentación, aplicaciones médicas, consumo, datos y comunicaciones
Nota
Para conectores de retención Quickie de acoplamiento, consulte el código RS 771-0066 típico.
Sistema de interconexión de 2,54 mm Amphenol FCI Quickie
Especificaciones
Atributo | Valor |
Número de Contactos | 34 |
Género | Hembra |
Orientación del Cuerpo | Ángulo de 90° |
Tipo de Montaje | Montaje de Cable |
Paso | 2.54mm |
Método de Terminación | IDC |
Valor Nominal de Corriente | 1A |
Material de la Carcasa | Termoplástico Reforzado con Fibra de Vidrio |
Tensión Nominal | 1,0 kV ac |
Revestimiento del Contacto | Oro sobre Níquel |
Material del Contacto | Cobre |
Serie | Quickie |
Temperatura Mínima de Funcionamiento | -65.0°C |
Temperatura Máxima de Funcionamiento | 105.0°C |
