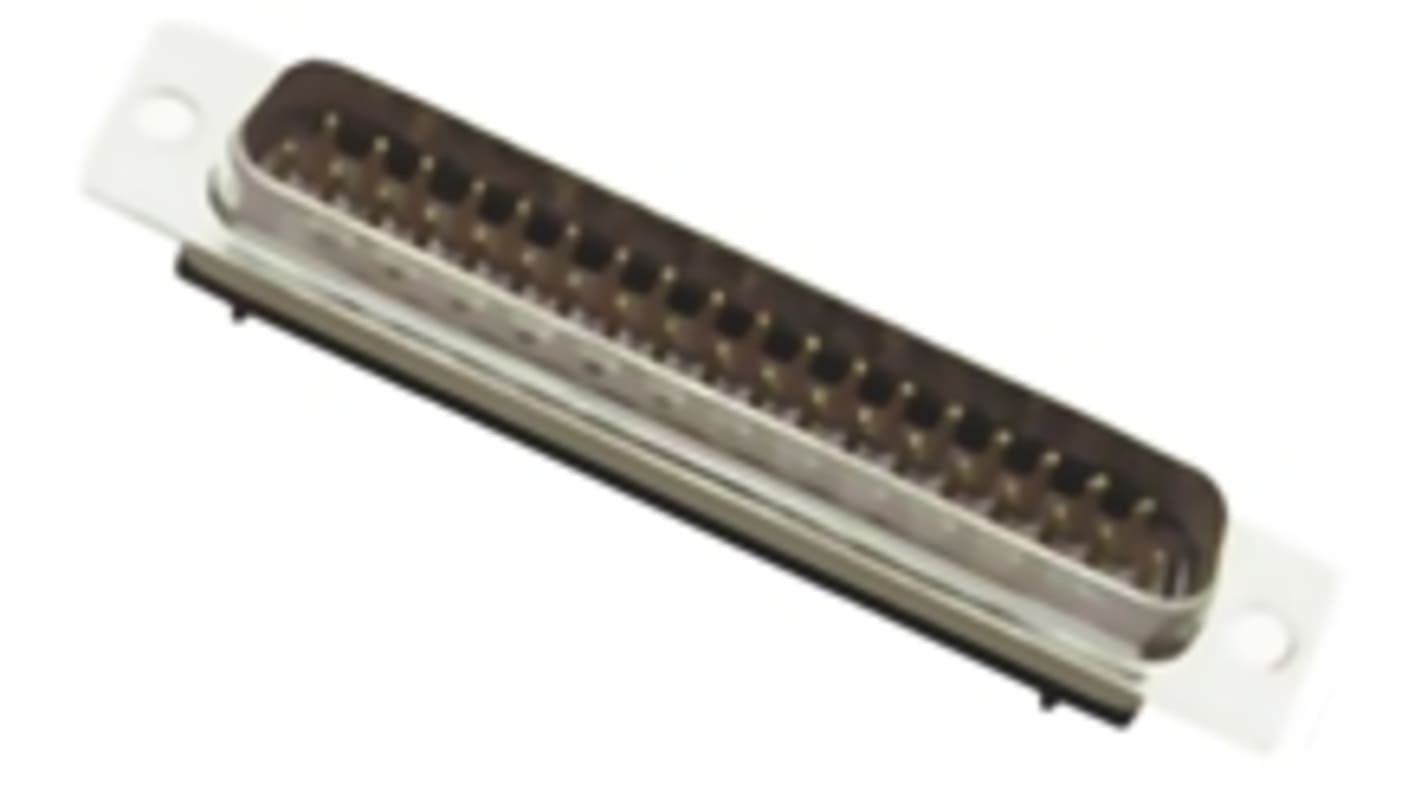

Conector D-sub MH Connectors, Serie MH105, paso 2.77mm, Recto, Montaje de Cable, Macho, Terminación IDC, 1,0 kV, 1.5A
- Código RS:
- 821-2863
- Nº ref. fabric.:
- MH10554
- Fabricante:
- MH Connectors
Temporalmente fuera de stock. Disponible a partir del 27/09/2024, con entrega en 4 día(s) laborable(s).
Añadido
Precio Unidad
18,72 €
(exc. IVA)
22,65 €
(inc.IVA)
| Unidades | Por unidad |
| 1 - 49 | 18,72 € |
| 50 - 99 | 16,83 € |
| 100 - 249 | 15,91 € |
| 250 - 499 | 14,98 € |
| 500 + | 14,02 € |
- Código RS:
- 821-2863
- Nº ref. fabric.:
- MH10554
- Fabricante:
- MH Connectors
Documentación Técnica
Legislación y Conformidad
Datos del Producto
Conectores macho y hembra IDC D-Sub serie MH105
Gama de conectores macho y hembra IDC D-sub de MH Connectors con 9, 15, 25 y 37 vías respectivamente:
Conectores macho con orificios de 3,1 mm de diámetro: 821-2857, 821-2850, 821-2854, 821-2863
Conectores macho con tuercas de remache UNC 4-40: 821-2866, 821-2872
Conectores hembra con orificios de 3,1 mm de diámetro: 821-2876, 821-2885, 821-2888, 821-2882
Conectores hembra con tuercas de remache UNC 4-40: 821-2891, 821-2894, 821-2898 y 821-2908
Conectores macho con orificios de 3,1 mm de diámetro: 821-2857, 821-2850, 821-2854, 821-2863
Conectores macho con tuercas de remache UNC 4-40: 821-2866, 821-2872
Conectores hembra con orificios de 3,1 mm de diámetro: 821-2876, 821-2885, 821-2888, 821-2882
Conectores hembra con tuercas de remache UNC 4-40: 821-2891, 821-2894, 821-2898 y 821-2908
Nota
Para barras de protección contra tirones, consulte el código RS 821-2901 típico.
Conectores MH - D-Sub
Especificaciones
Atributo | Valor |
|---|---|
| Número de Contactos | 37 |
| Género | Macho |
| Orientación del Cuerpo | Recto |
| Tipo de Montaje | Montaje de Cable |
| Paso | 2.77mm |
| Método de Terminación | IDC |
| Valor Nominal de Corriente | 1.5A |
| Material de la Carcasa | Acero |
| Tensión Nominal | 1,0 kV |
| Longitud | 69.36mm |
| Anchura | 12.55mm |
| Profundidad | 15.5mm |
| Serie | MH105 |
| Revestimiento del Contacto | Oro, Estaño |
| Dimensiones | 69.36 x 12.55 x 15.5mm |
| Material del Contacto | Aleación de Cobre |
| Temperatura Máxima de Funcionamiento | +125°C |
| Temperatura Mínima de Funcionamiento | -55.0°C |
- Código RS:
- 821-2863
- Nº ref. fabric.:
- MH10554
- Fabricante:
- MH Connectors
