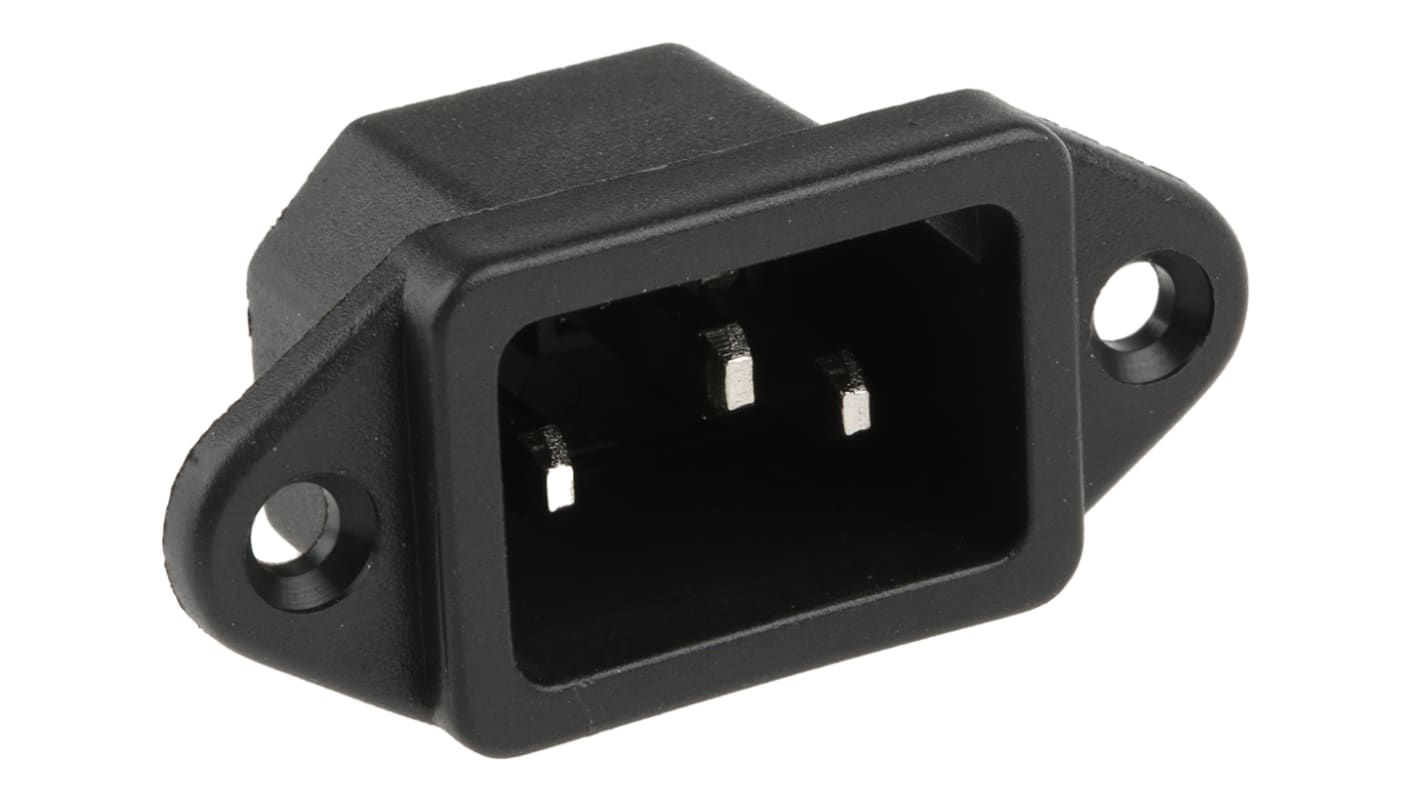

Conector IEC C14 macho RS PRO, , Montaje en Panel, 250 V, 10A, , con interruptor

La Marca de confianza RS Pro presenta una serie de conectores de toma de corriente para aparatos C14 diseñados para montaje en panel posterior o frontal. Los conectores macho de montaje en panel IEC disponen de terminales Faston estándar de 4,8 mm x 0,8, 6,3 x 0,8 mm o PCB para una conexión Rapid. Un soldador básico es todo lo que se necesita, lo que hace que la terminación o la reparación sean perfectas. Una vez hecha la abertura deseada, estos conectores IEC C14 simplemente se presionan en el panel y se retienen de manera segura. Fabricado de nylon 6 FR V-2 negro durable, el RS Pro es muy robusto y resistente. Estos conectores de entrada IEC de la serie RS Pro son ideales para nuevos diseños, mantenimiento y reparación.

Un conector IEC C14 se conoce a veces como conector "frío". El conector macho de panel IEC es un conector bipolar de 3 cables, neutro, tierra y activo. Los conectores macho C14 tienen una corriente nominal de 10A y una temperatura nominal máxima de 70 °C. Esta serie de conectores cumple con un conjunto de especificaciones reconocido denominado IEC-60320. La normativa está establecida por la CEI (Comisión Electrotécnica Internacional). Esto garantiza que cumplan los estándares de diseño globales más comunes.

• valor nominal a 250 V ac 10A, 15A (Solo para UL)
• Resistencia De Aislamiento a 500 V dc 100 MΩ mín
• Resistencia De Contacto: 10 Mω Máx
• rango de temperaturas de 0 a +65 °C.
• Prueba de averías HV durante 1 minuto: 2 KV ac
• cuerpo de nylon 6 FR V-2
• Clase De Dispositivo - Clase I - Condición De Frío
• temperatura Máxima (para contacto) +65 °C.
• terminales de PCB o Faston, fáciles de terminar
• montaje de encaje a presión O roscado Fácil de montar

Los conectores de panel RS Pro C14 son adecuados para una amplia gama de aplicaciones industriales y comerciales. Los conectores eléctricos están diseñados para acoplarse con conectores de montaje aéreo C13. Algunas de las aplicaciones más comunes incluyen

• ordenadores de sobremesa
• Monitores
• fuentes De alimentación Para portátiles Más Antiguas
• Impresoras
• equipos de audio y vídeo
• Equipo de pruebas
• Fuentes de alimentación
• Dispositivos comerciales

P: ¿son fáciles de conectar los conectores de entrada al panel C14?
R: Sí, los conectores RS Pro de montaje en panel son fáciles de conectar. Ofrecemos diferentes tipos de montaje y terminación de soldadura para adaptarse a cada aplicación
P: ¿hay algún conector IEC 60320 compatible con conexiones de red de acoplamiento?
A – Sí, para piezas de acoplamiento típicas, consulte el conector hembra asociado,
776-9122 – conector hembra IEC C13, montaje aéreo.

• 811-7200 – montaje a presión con contactos para placa de circuito impreso
• 811-7207 – montaje con brida de ojal con lengüetas de 4,8 x 0,8 mm
•896-2127 – montaje a presión con lengüetas de 6,3 x 0,8 mm
• 896-2139 – montaje con brida de ojal con lengüetas de 6,3 x 0,8 mm

Para conocer el conector asociado, consulte 776-9122

UL(C,US), VDE, CE

IEC 60320-1
