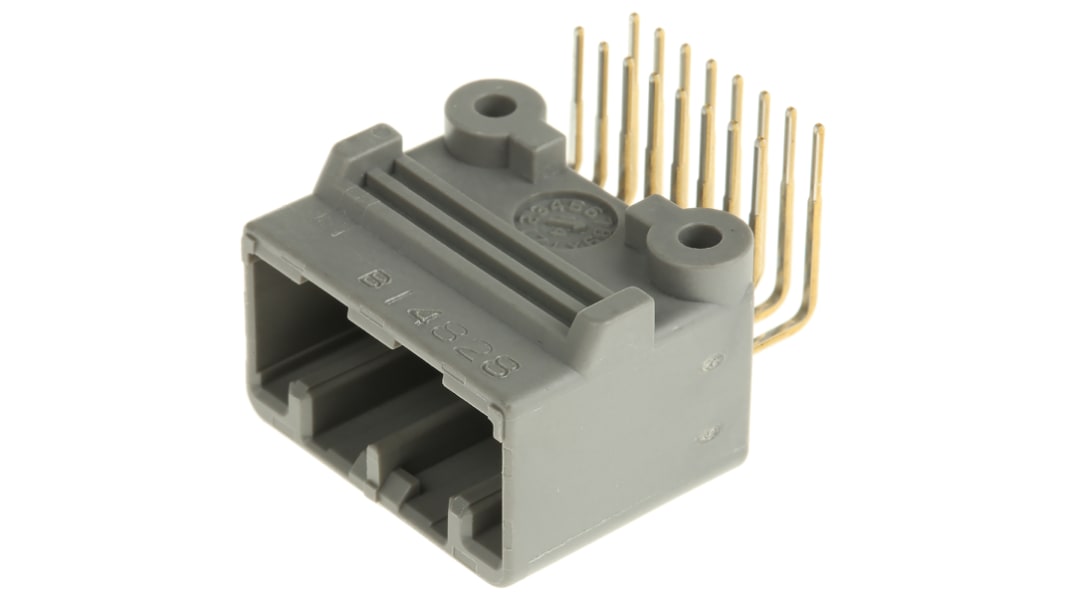

Conector de montaje en PCB a 90° JAE serie MX34 16 contactos 2 filas, paso 2.2 mm, Orificio pasante Recubierto
- Código RS:
- 690-8922
- Nº ref. fabric.:
- MX34016NF1
- Fabricante:
- JAE
Descuento aplicable por cantidad
Ver precios por cantidadSubtotal (1 unidad)*
1,06 €
(exc. IVA)
1,28 €
(inc.IVA)
Entrega GRATUITA para pedidos superiores a 95,00 €
Disponible
- Disponible(s) 487 unidad(es) más para enviar a partir del 14 de septiembre de 2026
¿Necesitas comprar más? Introduce la nueva cantidad y clica en "Consultar fechas de entrega"
Unidad(es) | Por unidad |
|---|---|
| 1 - 24 | 1,06 € |
| 25 - 99 | 0,92 € |
| 100 - 499 | 0,79 € |
| 500 - 999 | 0,68 € |
| 1000 + | 0,59 € |
*precio indicativo
- Código RS:
- 690-8922
- Nº ref. fabric.:
- MX34016NF1
- Fabricante:
- JAE
Especificaciones
Documentación Técnica
Legislación y Conformidad
Datos del Producto
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo | Atributo | Valor |
|---|---|---|
| Marca | JAE | |
| Serie | MX34 | |
| Tipo de producto | Conector de montaje en PCB | |
| Paso | 2.2mm | |
| Corriente | 3A | |
| Material de la carcasa | Poliestireno sindiotáctico relleno con fibra de vidrio | |
| Número de Contactos | 16 | |
| Número de filas | 2 | |
| Orientación | Ángulo de 90° | |
| Recubierto/Descubierto | Recubierto | |
| Tipo de montaje | Orificio pasante | |
| Sistema de conectores | Cable a placa | |
| Material de los contactos | Latón | |
| Contacto chapado | Estaño | |
| Paso de fila | 2.2mm | |
| Tipo de Terminación | Soldadura | |
| Temperatura de Funcionamiento Mínima | -40°C | |
| Temperatura de funcionamiento máxima | 85°C | |
| Género del contacto | Macho | |
| Certificaciones y estándares | No | |
| Seleccionar todo | ||
|---|---|---|
Marca JAE | ||
Serie MX34 | ||
Tipo de producto Conector de montaje en PCB | ||
Paso 2.2mm | ||
Corriente 3A | ||
Material de la carcasa Poliestireno sindiotáctico relleno con fibra de vidrio | ||
Número de Contactos 16 | ||
Número de filas 2 | ||
Orientación Ángulo de 90° | ||
Recubierto/Descubierto Recubierto | ||
Tipo de montaje Orificio pasante | ||
Sistema de conectores Cable a placa | ||
Material de los contactos Latón | ||
Contacto chapado Estaño | ||
Paso de fila 2.2mm | ||
Tipo de Terminación Soldadura | ||
Temperatura de Funcionamiento Mínima -40°C | ||
Temperatura de funcionamiento máxima 85°C | ||
Género del contacto Macho | ||
Certificaciones y estándares No | ||
Conector MX34 de 2 filas a 90°
Para obtener información sobre las carcasas de los conectores hembra MX34, consulte los códigos típicos: 690-9852
Conectores para automoción serie JAE MX34
Los conectores de la serie MX34 son conectores de cable a placa compactos y no estancos, y se han desarrollado para uso en automoción. Los 40 polos reducen la fuerza de acoplamiento y desacoplamiento a 80N o menos y mejoran la capacidad de trabajo. Además, se cumplen los requisitos del conector de automoción como el tipo de preajuste del mecanismo de bloqueo doble y el tipo de caja del conector macho de montaje en PCB
El contacto hembra con conector macho de montaje en PCB de tipo caja proporciona una combinación duradera para fuerzas externas
Los contactos son muy resistentes a torsión y están equipados con un muelle de hoja doble probado
La retención de preajuste debe insertarse completamente en la carcasa para acoplar el conector, por tanto, se detecta cualquier inserción de contacto incompleta
El resorte de bloqueo está equipado con un puente que protege el contacto de carga externa
