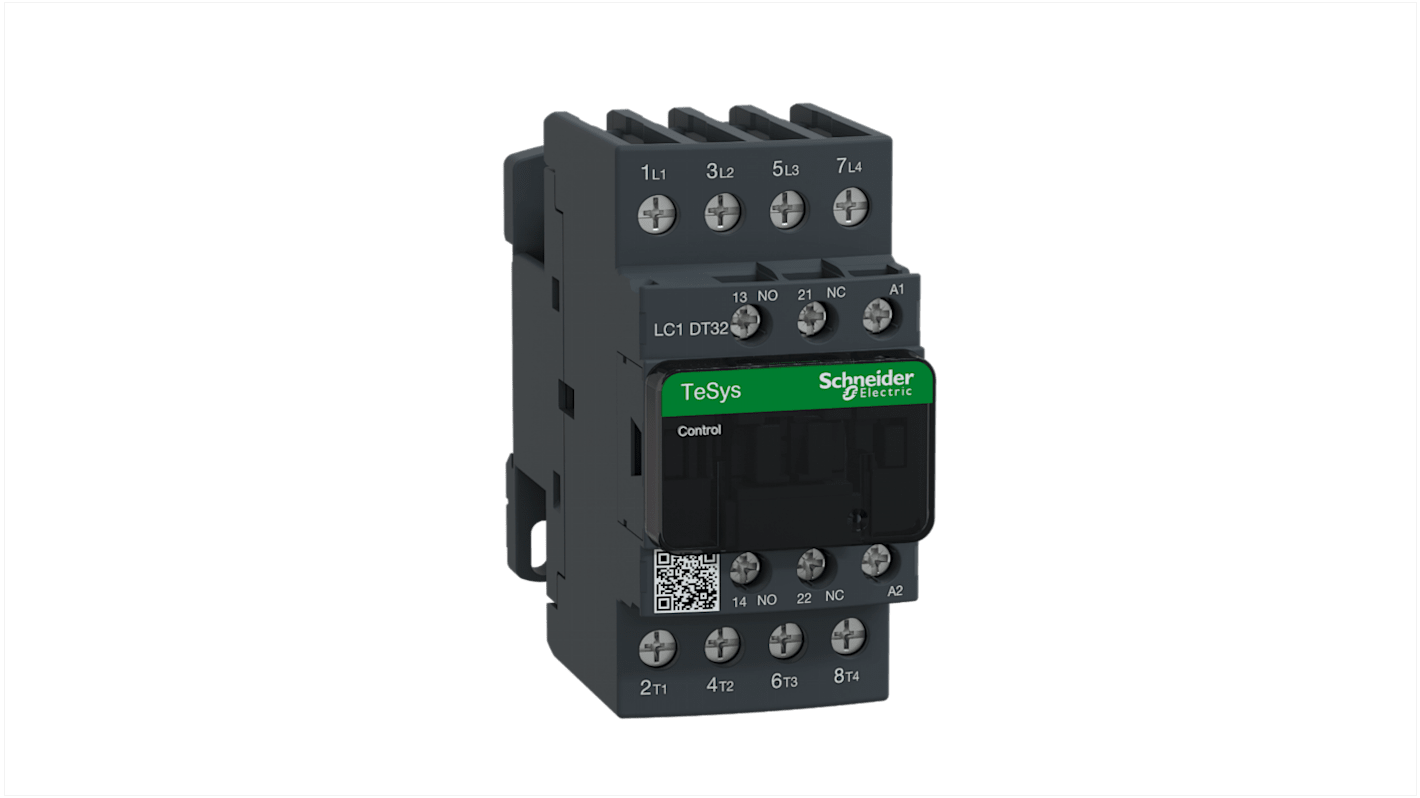

Contactor Schneider Electric TeSys D LC1D de 4 polos, 4 NA, 32 A, bobina 24 Vac

Los contactores TeSys D de Schneider Electric combinan una larga vida útil mecánica y eléctrica para ofrecer un contactor de alta fiabilidad. La gama se ha diseñado para su integración en sistemas de control y se puede utilizar para crear arrancadores de motor para cualquier tipo de aplicación. Los contactores TeSys D ofrecen una configuración sencilla y rápida al tiempo que mantienen la conformidad con los estándares internacionales.

• Contactos auxiliares integrado para mejorar la capacidad de conmutación
• Conexiones de tornillo: terminales con protección para dedos, nivel de protección IP20 y marcas de terminales internacionales y norteamericanas
• Se puede montar en panel con tornillos o en carril DIN
• Supresor de diodo limitador de pico bidireccional para proteger la bobina
• Accesorios fáciles de instalar
• Circuito de control flexible para adaptarse a una amplia variedad de aplicaciones

Las categorías de uso de los contactores definen los valores de conexión y ruptura de corriente en función del tipo de carga controlada y las condiciones del ciclo de funcionamiento.

• AC-1: Esto se aplica a todos los dispositivos de CA con un factor de potencia de al menos 0,95. Ejemplo de uso: carga resistiva, calefacción, distribución.


• AC-3: Esto se aplica a motores de jaula de ardilla donde la ruptura ocurre mientras el motor está en funcionamiento. Ejemplo de uso: todos los motores de jaula de ardilla, ascensores, escaleras mecánicas, cintas transportadoras, elevadores de cangilones, compresores, bombas, mezcladoras, unidades de aire acondicionado.

• Bloques de contactos auxiliares con acción de barrido dentado
• Bloques de contactos auxiliares de montaje frontal herméticos al polvo
• Bloques de retardo neumático
• Supresores de transitorios de tensión
• Módulos de interfaz y temporizadores electrónicos
• Bloques de enclavamiento mecánico

Sí, la gama Tesys D usa un movimiento de traslación lineal que ofrece ruptura doble de los polos.

Contactor TeSys Deca, 4 polos (4NO), para aplicaciones de carga no inductiva hasta 32A/440V AC-1. Pueden utilizarse para crear arrancadores de motor para casi cualquier tipo de aplicación. Proporciona una bobina de 24V 50/60Hz AC, 1NO+1NC contactos auxiliares incorporados (NC espejo certificado), conexión por bornes de tornillo. Para ritmos de funcionamiento de hasta 3600 ciclos/hora y entornos de hasta 60°C, procura una alta fiabilidad y durabilidad. Compacto (45 mm de ancho), montaje en carril DIN o fijación con tornillos. Los contactos de potencia tienen una capacidad de carga resistiva de 32 A. Multiestándar certificado (IEC, UL, CSA, CCC, EAC, Marine), conforme a Green Premium (RoHS/REACh). El contactor incorpora de serie un contacto auxiliar normalmente abierto y otro normalmente cerrado. El contacto NC está certificado como espejo. Los bornes de tornillo se utilizan para las conexiones de carga y auxiliares. Una amplia gama de accesorios permite satisfacer fácilmente los requisitos de la mayoría de las aplicaciones. El contactor mide 3,58 pulgadas de alto, 1,77 pulgadas de ancho y 3,90 pulgadas de profundidad. Pesa 0,94 libras. El contactor está certificado según las normas UL, CSA, IEC, CCC, EAC y Marine. El contactor también cumple los requisitos de RoHS/REACh, lo que lo convierte en un producto Green Premium.

• El grado de protección IP20 significa que es a prueba de contacto y está protegido contra herramientas y cables de tamaño superior a 12 mm.
• Terminales de abrazadera roscada para cableado seguro y a prueba de vibraciones
• Dimensiones compactas de 91 (alto) x 45 (ancho) x 99 mm (profundo) para poder montarlo en instalaciones concurridas.
• Amplio margen de temperatura de funcionamiento de entre -40 y 60 °C para usarlo en entornos hostiles.

• Arrancadores de motor
• Automatización industrial
• Fabricación de automoción

Esta unidad alcanza los 3.600 ciclos por hora, por lo que estará a la altura de las intensas demandas de conmutación.
