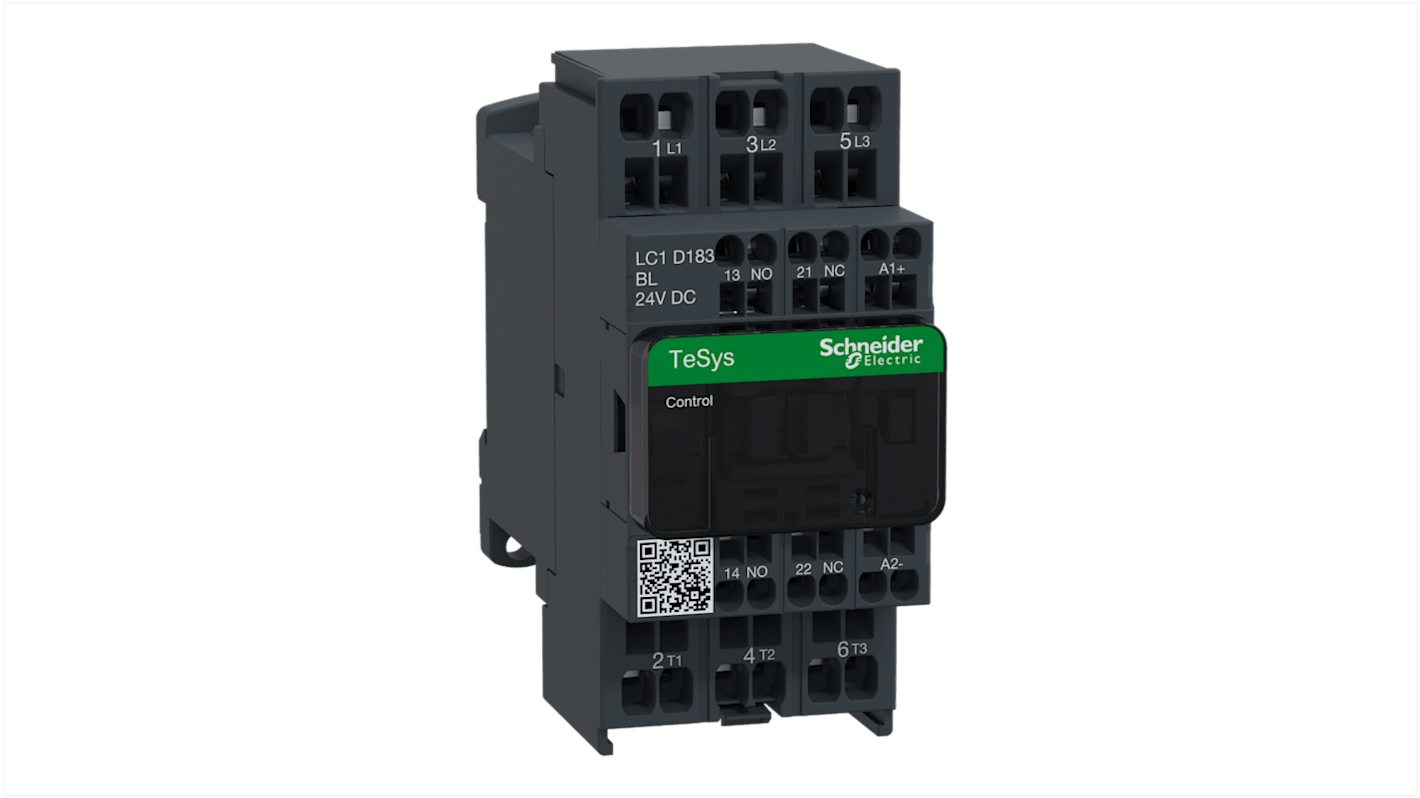

Contactor Schneider Electric TeSyS D de 3 Polos, 3 NA, 18 A, bobina 24V dc 24V dc, 7.5 kW

Ver todo Contactores

Subtotal (1 unidad)*

125,83 €

(exc. IVA)

152,25 €

(inc.IVA)

Add to Basket
Selecciona o escribe la cantidad
Disponible
  • Disponible(s) 8 unidad(es) más para enviar a partir del 04 de mayo de 2026
¿Necesitas comprar más? Introduce la nueva cantidad y clica en "Consultar fechas de entrega"
Unidad(es)
Por unidad
1 +125,83 €

*precio indicativo

Better World

Nuestra gama de productos Better World te ayuda a elegir opciones más sostenibles. Haz clic aquí para saber más.

Código RS:
818-5897
Nº ref. fabric.:
LC1D183BL
Fabricante:
Schneider Electric
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo

Marca

Schneider Electric

Tipo de producto

Contactor

Tensión de bobina

24V dc

Número de polos

3

Tensión de contacto

600V ac

Corriente de contacto

18A

Serie

TeSyS D

Potencia máxima

7.5kW

Tipo de montaje

Placa, Montaje en carril

Función

Controlador de motor, Carga resistiva

Configuración de contactos

3 NA

Configuración de contactos auxiliares

1 NA/1 NC

Número de contactos auxiliares

2

Tipo de Terminal

Resorte

Corriente nominal Ie

18A

Temperatura de Funcionamiento Mínima

-40°C

Tensión del circuito de control Uc

24V dc

Aplicaciones del contador

Controlador de motor, Carga resistiva

Temperatura de funcionamiento máxima

70°C

Longitud

45mm

Profundidad

101mm

Certificaciones y estándares

IEC, EAC, CSA, CCC, UL, RoHS

Anchura

45mm

Producto Better World

Sí

Configuración de polos

3P

Estado RoHS: No aplica

Contactor de la serie LC1D de Schneider Electric, corriente de funcionamiento de 18 A, tensión del circuito de control de 24 V - LC1D183BL


Este contactor es un dispositivo de conmutación de tres polos diseñado para control de motor y conmutación de carga resistiva en paneles de control industriales. Funciona con una bobina de control de 24 V dc y está diseñado para instalaciones en las que se requiere un ancho compacto y un montaje en carril o placa. La unidad proporciona conmutación eléctrica para circuitos de alimentación de CA y dc hasta los límites nominales del dispositivo e incluye contactos auxiliares conectados mecánicamente para señalización de control.

Características y ventajas


• Corriente de funcionamiento nominal de 18 A para conmutación de motor ac-3
• Bobina de 24 V dc con baja tensión de entrada y bajo consumo de potencia de retención
• Aislamiento nominal de 600 V para compatibilidad con alta tensión
• Polos principales 3 NA para arrancadores de motor trifásicos convencionales
• Contactos auxiliares 1 NA + 1 NC para retroalimentación del circuito de control
• Terminales de resorte para acelerar la instalación y asegurar el cableado

Aplicaciones


• Apto para arrancar motores trifásicos en paneles de automatización
• Se utiliza para conmutar calentadores resistivos y cargas similares
• Ideal para retroadaptación en sistemas de control de carril DIN
• Apto para funciones de señalización y bloqueo en armarios de control

¿Qué intervalo de temperatura ambiente puede soportar durante el funcionamiento?


Está especificado para funcionar de -40 a 60 °C sin reducción de temperatura y se puede utilizar hasta 70 °C con reducción de temperatura adecuada.

¿Cómo gestiona la bobina de control los transitorios y la polaridad?


La bobina incluye un supresor de diodo de limitación de pico bidireccional integrado para reducir picos de tensión y admitir circuitos de control dc.

¿Cuáles son las expectativas de resistencia mecánica y eléctrica?


La durabilidad mecánica se estima en 30 millones de ciclos, mientras que la durabilidad eléctrica para el servicio AC-3 de 18 A es de 1,65 millones de ciclos con los límites de tensión especificados.

¿Qué métodos de montaje y conexión son compatibles?


El dispositivo se monta en soportes de carril o placa y utiliza terminales de resorte para conexiones de alimentación y control.

¿Qué clasificaciones de protección y ambientales se proporcionan para el uso en paneles?


El producto ofrece protección IP20 en la parte frontal, materiales ignífugos y conformidad con los criterios de resistencia climática y a vibraciones para entornos industriales.
