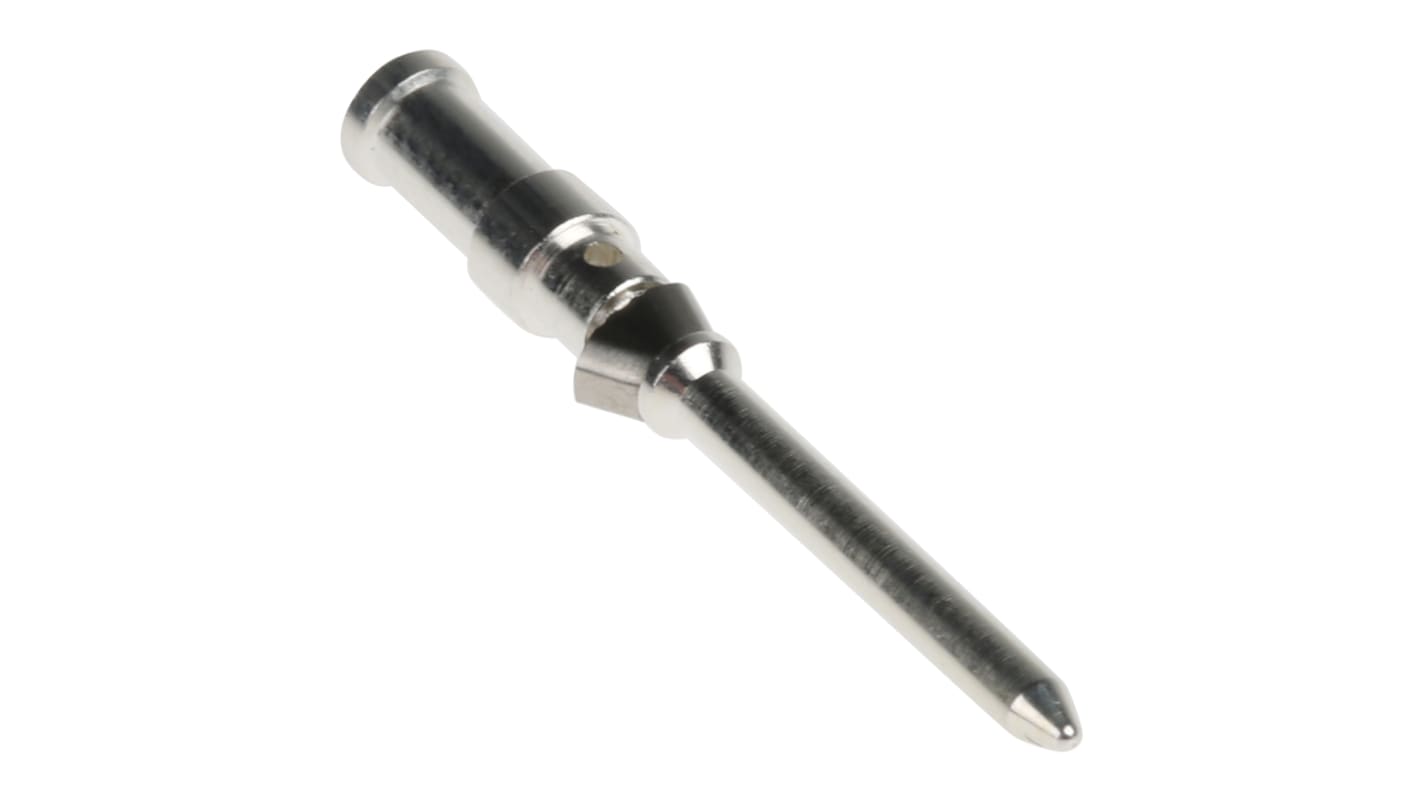

Contacto para conector industrial Macho HARTING serie Han D de Aleación de Cobre revestido de Chapado en plata,
- Código RS:
- 156-7267
- Nº ref. fabric.:
- 09150006102
- Fabricante:
- HARTING
550 Entrega en 24 horas
700 Disponible para entrega en 24/48 horas
Añadido
Precio unitario (Suministrado en múltiplos de 50)
1,137 €
(exc. IVA)
1,376 €
(inc.IVA)
Unidades | Por unidad | Por Pack* |
50 + | 1,137 € | 56,85 € |
*precio indicativo |
- Código RS:
- 156-7267
- Nº ref. fabric.:
- 09150006102
- Fabricante:
- HARTING
Legislación y Conformidad
- COO (País de Origen):
- DE
Datos del Producto
Contactos de crimpado han-Com®, han D®, han DD® y han® E.
Una gama de contactos de crimpado torneados de alta calidad para encastres Han-Com®, Han D®, Han DD® y Han® E. La herramienta de funcionamiento en paralelo está también disponible para proporcionar una calidad de crimpado óptima; es la herramienta de crimpado de servicio que necesita.
Características y ventajas
Información de aplicación del producto
Los conectores combinados Han-Com son conectores industriales diseñados para proporcionar contactos de alimentación y señal en un cuerpo de aislamiento. La serie Han-Q la forman encastres de conector con un diseño compacto, mientras que la serie Han D/DD/DDD son conectores creados para aplicaciones de interconexión con un alto número de contactos.
Nota
Los encastres Han-Com® tienen formatos de alimentación y señal mixtos. Un identificador típico es "4//2" que significa que hay 4 contactos de alimentación y 2 contactos de señal. La corriente nominal es diferente para cada tipo de contacto dentro de un encastre particular.
Aviso
Estos conectores no deben acoplarse o desacoplarse si tienen carga eléctrica. Los conectores del mismo tipo o de distintos tipos organizados en una línea deben ser polarizados para evitar errores en la conexión.
Certificados
UL, CSA, SEV
Crimp Pin Contacts for use with Han Series Connectors
Los 09150006102 de Harting son contactos de crimpado macho de alta calidad que se pueden utilizar en encastres Han-Com, Han CD, Han D/DD/DDD y Han Q. Los contactos girados AWG 18 tienen un acabado chapado en plata y tienen un valor nominal de 10 A. Los contactos de crimpado son un método sin soldadura para crear un contacto eléctrico y son ideales para crear una conexión duradera y fiable entre el conector y el cable.
09150006102 Características:
Puede utilizarse con una amplia gama de encastres de la serie Han
Contactos de superficie chapados en plata
18 AWG
10 A
Ciclos de acoplamiento ≥ 500
Sección transversal del conductor 1 mm²
Sección transversal del conductor AWG 18
Longitud de pelado 8 mm
Material (contactos) aleación de cobre
Especificaciones:
EN 60664-1
IEC 61984
Contactos de superficie chapados en plata
18 AWG
10 A
Ciclos de acoplamiento ≥ 500
Sección transversal del conductor 1 mm²
Sección transversal del conductor AWG 18
Longitud de pelado 8 mm
Material (contactos) aleación de cobre
Especificaciones:
EN 60664-1
IEC 61984
Señal y alimentación Han-Com® (crimpado y tornillo)
Estos encastres Han-Com® están disponibles en corrientes nominales de 10 A a 100 A. Están diseñados para utilizarse con cubiertas y carcasas; códigos RS: 181-0561, 181-0741, 181-0785, 363-8535, 363-8585 y las gamas asociadas. Estas gamas de carcasas y cubiertas están relacionadas a un identificador de número de "tamaño" Harting específico.
Especificaciones
Atributo | Valor |
---|---|
Serie | Han D |
Tipo de Accesorio | Crimp Contact |
Revestimiento del Contacto | Chapado en plata |
Para Uso Con | Conector de alimentación de altas prestaciones |
Material del Contacto | Aleación de Cobre |
Calibre | Han CD, Han Com, Han D, Han DD, Han DDD, Han Q, R15 |
Tensión Nominal | 250 V |
Valor Nominal de Corriente | 10A |
Tamaño de cable mínimo mm2 | 1 |
Género | Macho |
