Contacto para conector industrial Hembra HARTING serie Han D de Aleación de Cobre revestido de Chapado en plata,

Una gama de contactos de crimpado torneados de alta calidad para encastres Han-Com®, Han D®, Han DD® y Han® E. La herramienta de funcionamiento en paralelo está también disponible para proporcionar una calidad de crimpado óptima; es la herramienta de crimpado de servicio que necesita.

• la herramienta de crimpado de acción paralela ofrece una calidad de crimpado óptima y dispone de un localizador giratorio. Consulte el código RS 114-7706.
• Para servicio y montaje pequeño, la herramienta de crimpado de servicio se ofrece junto con localizador. Consulte el código RS 313-6607.

Los conectores combinados Han-Com son conectores industriales diseñados para proporcionar contactos de alimentación y señal en un cuerpo de aislamiento. La serie Han-Q la forman encastres de conector con un diseño compacto, mientras que la serie Han D/DD/DDD son conectores creados para aplicaciones de interconexión con un alto número de contactos.

Los encastres Han-Com® tienen formatos de alimentación y señal mixtos. Un identificador típico es "4//2" que significa que hay 4 contactos de alimentación y 2 contactos de señal. La corriente nominal es diferente para cada tipo de contacto dentro de un encastre particular.

Estos conectores no deben acoplarse o desacoplarse si tienen carga eléctrica. Los conectores del mismo tipo o de distintos tipos organizados en una línea deben ser polarizados para evitar errores en la conexión.

UL, CSA, SEV

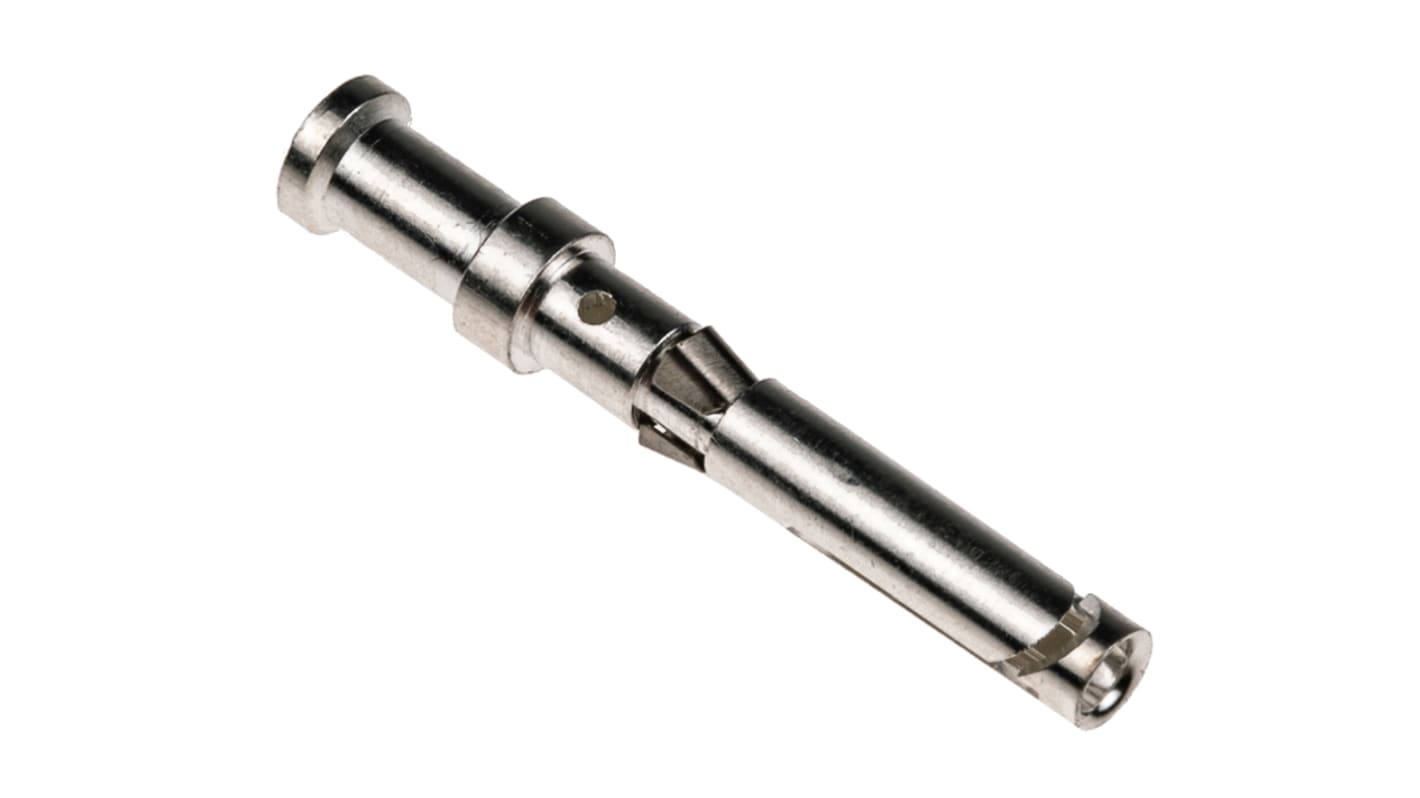

Los 09150006202 de Harting son contactos de crimpado hembra de alta calidad que se pueden utilizar en encastres Han-Com, Han CD, Han D/DD/DDD y Han Q. Los contactos girados AWG 18 tienen un acabado chapado en plata y tienen un valor nominal de 10 A. Los contactos de crimpado son un método sin soldadura para crear un contacto eléctrico y son ideales para crear una conexión duradera y fiable entre el conector y el cable.

Puede utilizarse con una amplia gama de encastres de la serie Han
Contactos de superficie chapados en plata
10 A
Ciclos de acoplamiento ≥ 500
Sección transversal del conductor 1 mm²
Sección transversal del conductor AWG 18
Longitud de pelado 8 mm
Material (contactos) aleación de cobre

Especificaciones:
EN 60664-1
IEC 61984

Señal y alimentación Han-Com® (crimpado y tornillo)

Estos encastres Han-Com® están disponibles en corrientes nominales de 10 A a 100 A. Están diseñados para utilizarse con cubiertas y carcasas; códigos RS: 181-0561, 181-0741, 181-0785, 363-8535, 363-8585 y las gamas asociadas. Estas gamas de carcasas y cubiertas están relacionadas a un identificador de número de "tamaño" Harting específico.
