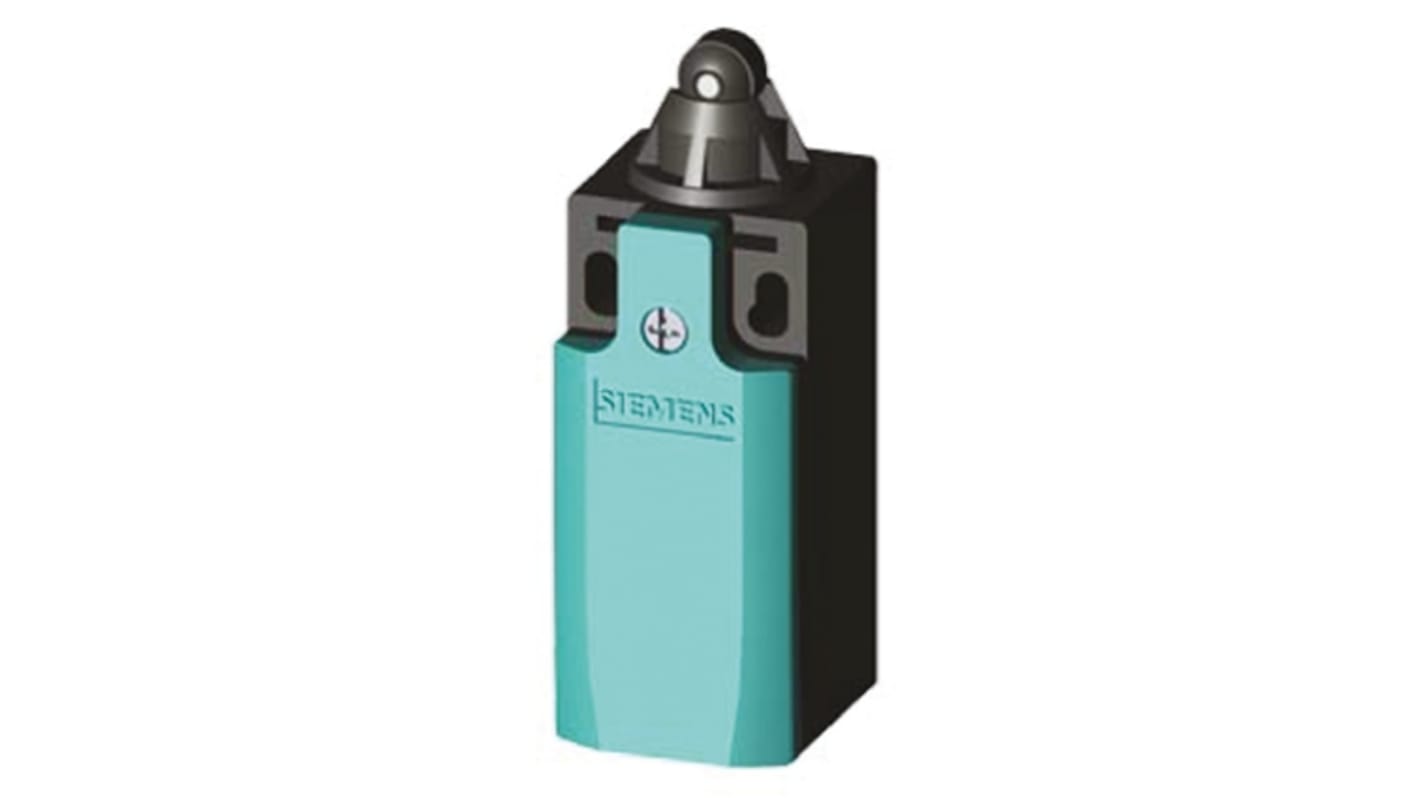

Émbolo superior con Pulsador con roldana Siemens 3SE5, NA/NC

Los interruptores de posición SIRIUS con actuador independiente son la elección ideal si necesita estar absolutamente seguro de que no se puede desactivar el mecanismo de seguridad en puertas de protección. La codificación mecánica múltiple elimina virtualmente cualquier posibilidad de manipulación. El actuador independiente se monta directamente en la puerta de protección. Cuando se cierra la puerta, el actuador se mueve a la posición de apertura del interruptor. Cuando se abre la puerta, el actuador se retira del interruptor y se abre el contacto NC. El circuito está roto: seguridad y fiabilidad. La rotación completa del actuador en cuatro incrementos de 90° y la aproximación desde la parte superior le proporciona la flexibilidad que necesita para su aplicación.

Interruptor básico compacto
Diseño modular
Sustitución rápida de cabezales de accionamiento
Todos los controladores se pueden montar en soporte articulable en incrementos de 22,5° alrededor del eje
Opción de cableado rápido y fácil

Estas unidades completas son versiones populares de los interruptores de fin de carrera SIRIUS 3SE5. El diseño y funcionamiento estándar de los interruptores de fin de carrera no sólo facilitan la selección del interruptor correcto, sino que también permite una instalación, cableado y mantenimiento rápidos y sencillos.
El SIRIUS 3SE5 está diseñado para aplicaciones de seguridad hasta la Categoría 4 según ISO 13849-1 (EN 954-1) cuando se selecciona el producto correcto y se utiliza correctamente junto con unidades de evaluación a prueba de fallos como 3TK28, ASISafe, SIMATIC o SINUMERIK.

Interruptor de posición tipo abierto IP20 (3SE5 250-*****)
Carcasas de plástico conformes con EN 50047, 31 mm de ancho, IP65, 1 entrada de cable (3SE5 232-***** y 3SE5 234-*****)
Carcasas de plástico conformes con EN 50041, 40 mm de ancho, IP66/IP67, 1 entrada de cable (3SE5 132-***** y 3SE5 134-*****)
Carcasas de plástico, 50 mm de ancho, IP66/IP67, 2 entradas de cable (3SE5 242-*****)
Carcasas metálicas conformes con EN 50047, 31 mm de ancho, IP66/IP67, 1 entrada de cable (3SE5 212-***** y 3SE5 214-*****)
Carcasas metálicas conformes con EN 50041, 40 mm de ancho, IP66/IP67, 1 entrada de cable (3SE5 112-*****)
Carcasas metálicas, 56 mm de ancho, IP66/IP67, 3 entradas de cable (3SE5 122-*****)
Carcasas metálicas XL con 4 o 6 contactos, 56 mm de ancho, IP66/IP67, 3 entradas de cable (3SE5 162-*****)
Carcasas con una temperatura ambiente hasta -40 °C (3SE5 ***-*****-1AJ0)

Con bloques de contacto con dos o tres contactos (terminales roscados) diseñados como contactos de acción lenta o encaje; los contactos de acción lenta también con conmutación simultánea (consulte los datos técnicos)
Display de estado de LED opcional (3SE5 ***-1K*** y 3SE5 ***-1L***)
Con conector hembra de conector M12 de 4 o 5 polos montado o roscado de conexión M20 x 1,5 (consulte los datos técnicos)
Versiones con protección contra corrosión aumentada (3SE5 ***-*****-1CA0)
Versiones para temperatura de funcionamiento de hasta -40 °C (3SE5 ***-*****-1AJ0)
Carcasa metálica para protección contra explosión, ATEX, (3SE5 ***-*****-1DA0)

Reemplazo y montaje sencillo de los cabezales de actuador mediante montaje de conector macho con interfaz estándar
Diafragma de caucho clorado integrado (alta seguridad funcional en entornos fríos y agresivos)
Todos los cabezales del actuador se puede girar en incrementos de 22,5°
Reducciones de tiempo de montaje de hasta el 25% mediante sistema de conexión rápida para carcasas de plástico
Las versiones con bloques de contactos de 3 polos garantizan mayor seguridad mediante desconexión redundante y señalización adicional al tiempo que ofrecen las mismas dimensiones de carcasa que los bloques de contacto de 2 polos
Protección IP65/66/67
Puntos de conmutación y montaje conformes con EN 50041 o EN 50047
Émbolo redondo integrado con 3 mm de desplazamiento, (desplazamiento total de 9 mm) para mayor tolerancia al conmutar

CE; UL; CSA

Interruptor de fin de carrera de seguridad
