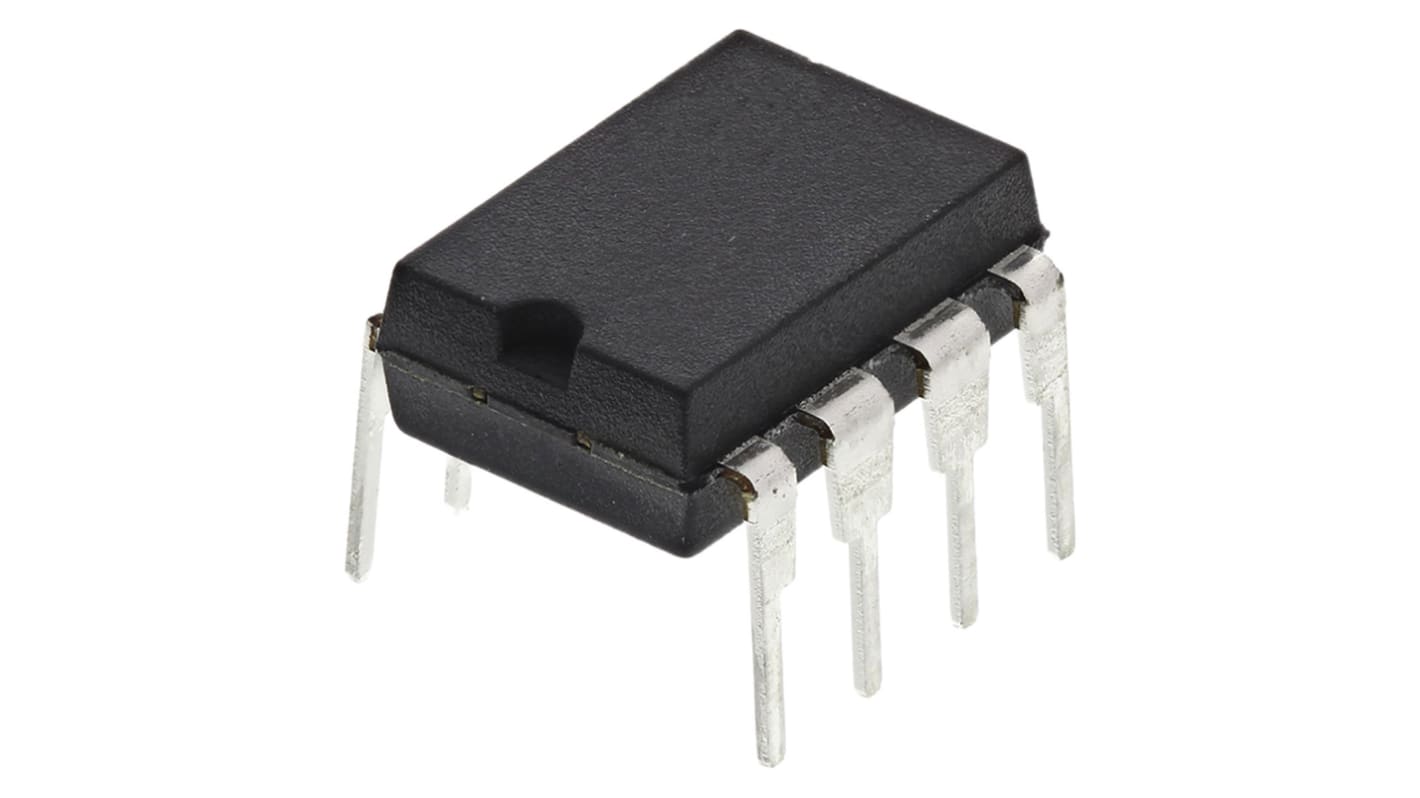

Controlador PWM UCC3804N, 1.000 kHz 1, PDIP, 8 pines
- Código RS:
- 179-2072
- Nº ref. fabric.:
- UCC3804N
- Fabricante:
- Texas Instruments
Temporalmente fuera de stock. Disponible a partir del 06/01/2026, con entrega en 4 día(s) laborable(s).
Añadido
Precio unitario (En un Tubo de 50)
2,801 €
(exc. IVA)
3,389 €
(inc.IVA)
| Unidades | Por unidad | Por Tubo* |
| 50 - 50 | 2,801 € | 140,05 € |
| 100 - 200 | 2,241 € | 112,05 € |
| 250 - 450 | 2,101 € | 105,05 € |
| 500 + | 1,96 € | 98,00 € |
| *precio indicativo | ||
- Código RS:
- 179-2072
- Nº ref. fabric.:
- UCC3804N
- Fabricante:
- Texas Instruments
Legislación y Conformidad
Datos del Producto
Controlador de retorno, control de corriente, serie UCC28/UCC38, Texas Instruments
El controlador de alimentación de retorno aislado ofrece regulación de salida de tensión constante (CV, Constant-Voltage) y corriente constante (CC, Constant-Current) para mejorar la respuesta transitoria a grandes incrementos de carga. La regulación de lado principal (PSR) elimina la necesidad de un optoacoplador.
Controladores de retorno, Texas Instruments
Controlador PWM de modo de corriente y modo de tensión
Regulación de lado principal
Modo de potencia de pico
Baja potencia
Regulación de lado principal
Modo de potencia de pico
Baja potencia
Especificaciones
Atributo | Valor |
|---|---|
| Frecuencia de Conmutación Máxima | 1.000 kHz |
| Corriente de Salida | 1 A |
| Método de Control | Corriente |
| Número de Salidas | 1 |
| Tiempo de Bajada | 44ns |
| Tipo de Montaje | Montaje en orificio pasante |
| Tiempo de Subida | 41ns |
| Tipo de Encapsulado | PDIP |
| Topología | Impulso, reductor, retorno, avance |
| Conteo de Pines | 8 |
| Dimensiones | 9.81 x 6.35 x 4.57mm |
| Ciclo de Trabajo Máximo | 50% |
| Tipo de Controlador PWM | Modo de corriente |
| Longitud | 9.81mm |
| Ancho | 6.35mm |
| Altura | 4.57mm |
| Temperatura de Funcionamiento Mínima | 0 °C |
| Temperatura Máxima de Funcionamiento | +70 °C |
