Osciloscopio Banco BK Precision, Serie BK, 100 MHZ 4 canales, calibrado RSCAL
- Código RS:
- 237-7288
- Nº ref. fabric.:
- BK2194
- Fabricante:
- BK Precision
Subtotal (1 unidad)*
827,75 €
(exc. IVA)
1.001,58 €
(inc.IVA)
Entrega GRATUITA para pedidos superiores a 95,00 €
Disponible
- Disponible(s) 9 unidad(es) más para enviar a partir del 03 de agosto de 2026
- Disponible(s) 33 unidad(es) más para enviar a partir del 03 de agosto de 2026
¿Necesitas comprar más? Introduce la nueva cantidad y clica en "Consultar fechas de entrega"
Unidad(es) | Por unidad |
|---|---|
| 1 + | 827,75 € |
*precio indicativo
- Código RS:
- 237-7288
- Nº ref. fabric.:
- BK2194
- Fabricante:
- BK Precision
Especificaciones
Documentación Técnica
Legislación y Conformidad
Datos del Producto
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo | Atributo | Valor |
|---|---|---|
| Marca | BK Precision | |
| Tipo de producto | Osciloscopio | |
| Ancho de banda | 100MHZ | |
| Número de canales | 4 | |
| Tipo de Osciloscopio | Banco | |
| Tipo de interfaz | CAN, I2C, LIN, SPI, UART | |
| Serie | BK | |
| Certificaciones y estándares | No | |
| Anchura | 312mm | |
| Altura | 151mm | |
| Base de tiempo mínima | 2ns/div | |
| Tiempo de subida | 3.5ps | |
| Calibrado | RSCAL | |
| Base de tiempo máxima | 100s/div | |
| Sensibilidad vertical máxima | 10V/div | |
| Resolución vertical | 8 bit | |
| Fuente de alimentación | USB | |
| Sensibilidad vertical mínima | 1mV/div | |
| Seleccionar todo | ||
|---|---|---|
Marca BK Precision | ||
Tipo de producto Osciloscopio | ||
Ancho de banda 100MHZ | ||
Número de canales 4 | ||
Tipo de Osciloscopio Banco | ||
Tipo de interfaz CAN, I2C, LIN, SPI, UART | ||
Serie BK | ||
Certificaciones y estándares No | ||
Anchura 312mm | ||
Altura 151mm | ||
Base de tiempo mínima 2ns/div | ||
Tiempo de subida 3.5ps | ||
Calibrado RSCAL | ||
Base de tiempo máxima 100s/div | ||
Sensibilidad vertical máxima 10V/div | ||
Resolución vertical 8 bit | ||
Fuente de alimentación USB | ||
Sensibilidad vertical mínima 1mV/div | ||
- COO (País de Origen):
- CN

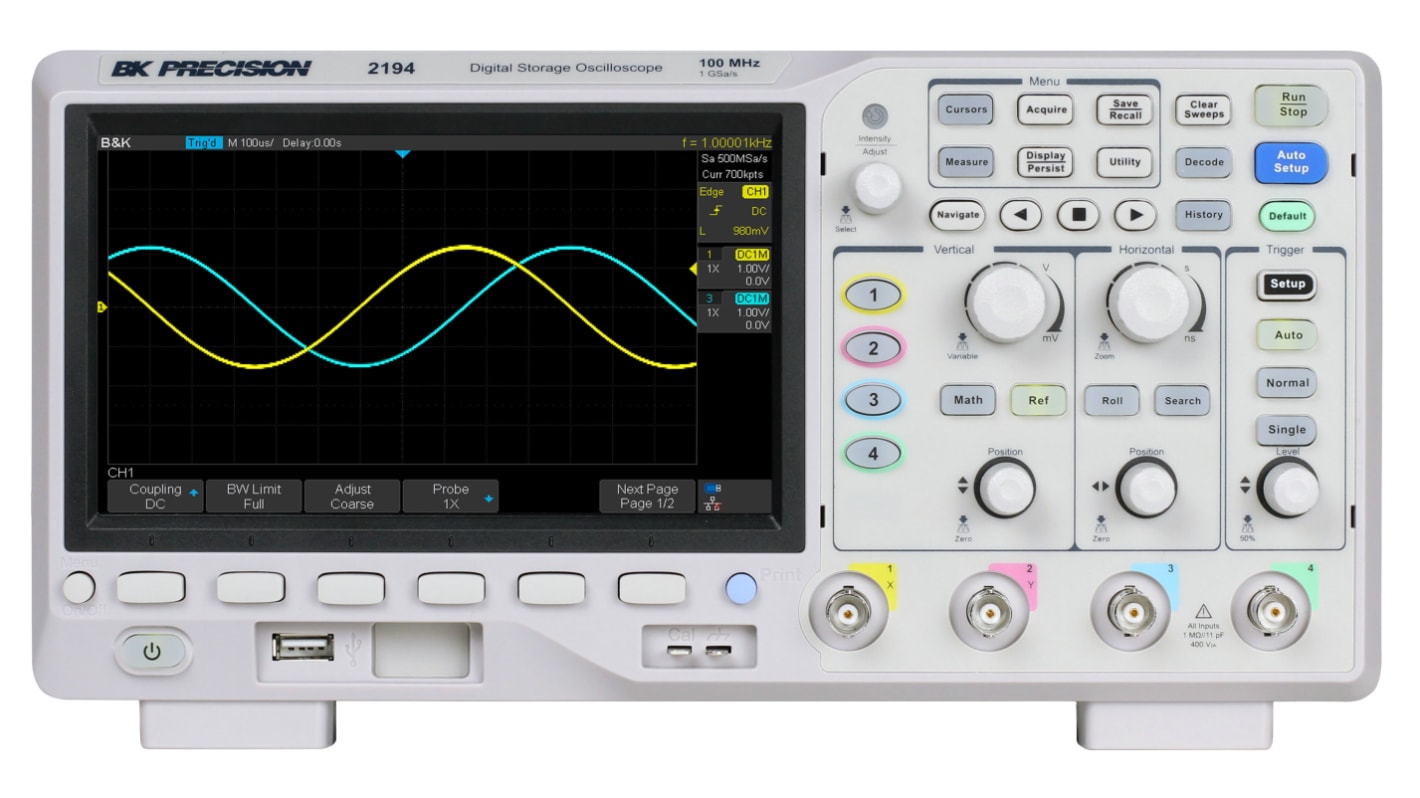

Osciloscopio de almacenamiento digital BK2194
El BK2194 es un osciloscopio de almacenamiento digital fabricado por B&K Precision. Es un instrumento versátil que se utiliza en diversos campos, como la electrónica, la ingeniería y la investigación, para medir y analizar señales eléctricas.
El BK2194 combina rendimiento y valor en una solución portátil. Este osciloscopio proporciona 100 MHz de ancho de banda en una configuración de 4 canales con una tasa máxima de muestreo de 1 GSa/s y una profundidad máxima de memoria de 14 Mpts. El 2194 viene equipado con una pantalla ancha de 7 pulgadas y amplias características que incluyen adquisición segmentada, FTT y decodificación en serie para cinco protocolos de comunicación diferentes. Este modelo es la solución ideal para entornos educativos y aficionados.
Características:
Ancho de banda de 100 MHz
4 canales analógicos
Velocidad de muestreo máxima: 1 GSa/s (giga muestras por segundo)
Profundidad de memoria máxima: 14 Mpts (megapuntos)
Velocidades de captura de formas de onda de hasta 100 000 (modo normal) y 400 000 (modo secuencia) formas de onda por segundo
Pantalla - TFT-LCD de 7 pulg. con resolución de 800 x 480
Activación: opciones de disparo versátiles, incluido ancho de pulso, vídeo seleccionable por línea y disparo en serie
La adquisición segmentada almacena hasta 80 000 tramas
Decodificación serie: admite la decodificación de protocolos I2C, SPI, UART, CAN y LIN
FFT (transformación de Fourier rápida): proporciona análisis de dominio de frecuencia de señales y 7 operaciones matemáticas adicionales
Herramienta de enmascarado con límites ajustables para pruebas de aprobación/rechazo
Puertos de dispositivo compatibles con LAN y USBTMC para conectividad de PC
Puerto host USB para guardar y recuperar configuraciones de forma de onda, datos y capturas de pantalla
¿Qué hace el BK2194?
Captura y almacena formas de onda: registra señales eléctricas como formas de onda, lo que le permite examinar su forma, amplitud, frecuencia y otras características.
Proporciona mediciones en tiempo real: muestra formas de onda en tiempo real, lo que le permite observar y analizar señales a medida que se producen.
Ofrece funciones de análisis avanzado: incluye funciones como FFT (Fast Fourier Transform) para análisis de dominio de frecuencia, operaciones matemáticas para manipulación de formas de onda y decodificación serie para analizar protocolos de comunicación digital.
Aplicaciones típicas
El BK2194 es una herramienta versátil e indispensable para cualquiera que trabaje con señales eléctricas. Los osciloscopios pueden utilizarse para:
Resolución de problemas en circuitos electrónicos para ayudar a identificar y diagnosticar problemas en circuitos electrónicos mediante la visualización y el análisis de señales
Diseño y comprobación de componentes electrónicos
Investigación y desarrollo - proporciona información sobre el comportamiento de las señales eléctricas
Educación y formación - para enseñar electrónica y conceptos de ingeniería eléctrica
