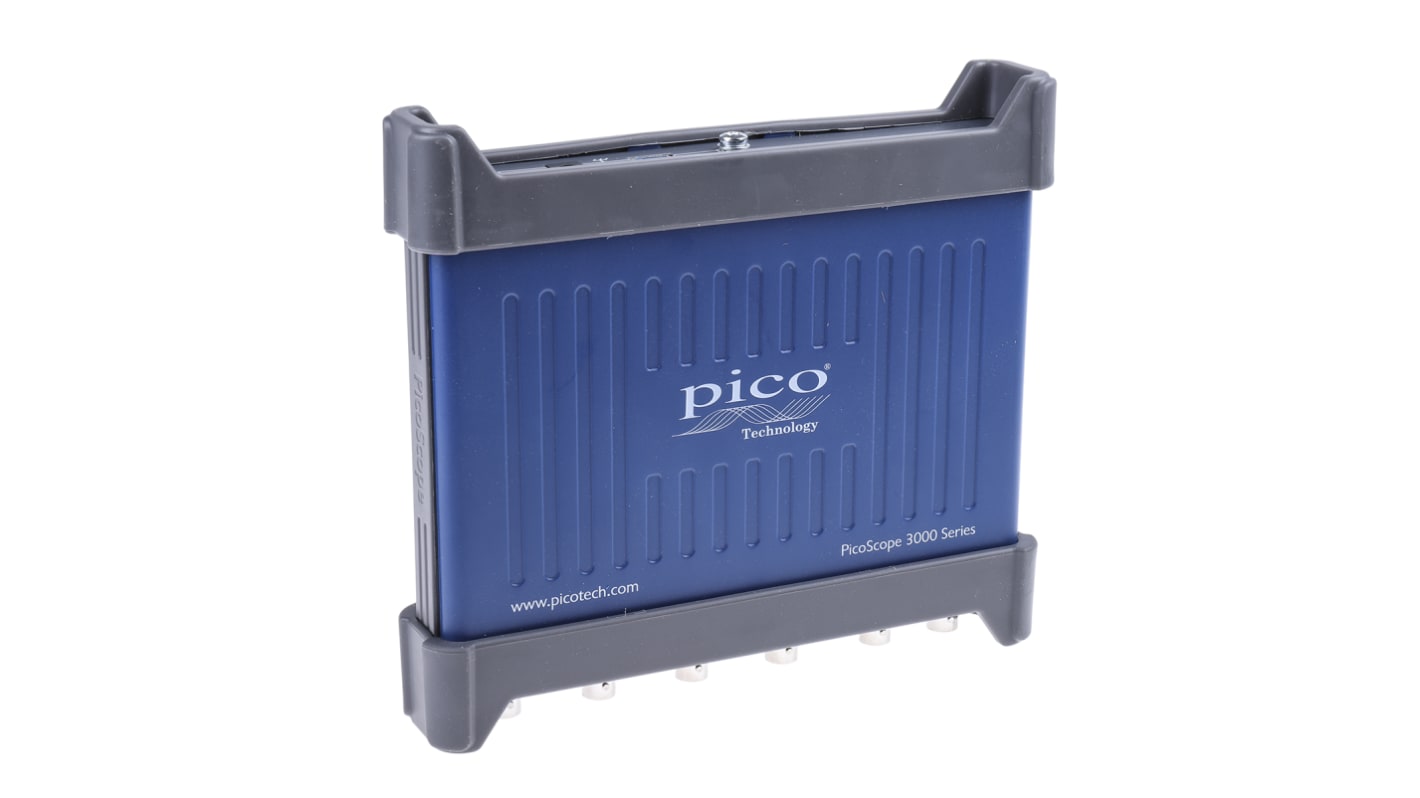

Osciloscopio Basado en PC Pico Technology, Serie PicoScope 3000, 50 MHZ 4 canales, calibrado UKAS
- Código RS:
- 280-6645
- Nº ref. fabric.:
- PicoScope 3403D
- Fabricante:
- Pico Technology
No disponible actualmente
Lo sentimos, no sabemos cuándo volverá a estar disponible
- Código RS:
- 280-6645
- Nº ref. fabric.:
- PicoScope 3403D
- Fabricante:
- Pico Technology
Especificaciones
Documentación Técnica
Legislación y Conformidad
Datos del Producto
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo | Atributo | Valor |
|---|---|---|
| Marca | Pico Technology | |
| Tipo de producto | Osciloscopio | |
| Ancho de banda | 50MHZ | |
| Número de canales | 4 | |
| Número de modelo | PicoScope 3403D | |
| Tipo de Osciloscopio | Basado en PC | |
| Tipo de interfaz | CAN, IIC, LIN, RS232, SPI, UART, USB | |
| Serie | PicoScope 3000 | |
| Certificaciones y estándares | EN 61010-1:2010, EN 61326-1:2006, WEEE | |
| Anchura | 170mm | |
| Altura | 40mm | |
| Longitud | 190mm | |
| Sensibilidad vertical máxima | 4V/div | |
| Calibrado | UKAS | |
| Base de tiempo mínima | 1ns/div | |
| Sensibilidad vertical mínima | 4mV/div | |
| Tiempo de subida | 7ns | |
| Base de tiempo máxima | 5000s/div | |
| Resolución vertical | 8 bit | |
| Fuente de alimentación | USB | |
| Seleccionar todo | ||
|---|---|---|
Marca Pico Technology | ||
Tipo de producto Osciloscopio | ||
Ancho de banda 50MHZ | ||
Número de canales 4 | ||
Número de modelo PicoScope 3403D | ||
Tipo de Osciloscopio Basado en PC | ||
Tipo de interfaz CAN, IIC, LIN, RS232, SPI, UART, USB | ||
Serie PicoScope 3000 | ||
Certificaciones y estándares EN 61010-1:2010, EN 61326-1:2006, WEEE | ||
Anchura 170mm | ||
Altura 40mm | ||
Longitud 190mm | ||
Sensibilidad vertical máxima 4V/div | ||
Calibrado UKAS | ||
Base de tiempo mínima 1ns/div | ||
Sensibilidad vertical mínima 4mV/div | ||
Tiempo de subida 7ns | ||
Base de tiempo máxima 5000s/div | ||
Resolución vertical 8 bit | ||
Fuente de alimentación USB | ||
- COO (País de Origen):
- GB
Osciloscopio PicoScope serie 3000, ancho de banda de 50 MHz, 4 canales - PicoScope 3403D
Este osciloscopio es un instrumento conectado a PC diseñado para el diagnóstico de señales mixtas y el análisis de formas de onda. Se conecta a través de USB para proporcionar capacidad de medición portátil para uso en banco o sobre el terreno, y admite varias interfaces serie para capturar y decodificar una gran variedad de protocolos de bus. La unidad funciona con alimentación USB host y está diseñada para ingenieros y técnicos que requieren una inspección de señal compacta integrada por ordenador.
Características y ventajas:
• El ancho de banda de 50 MHz proporciona una visión clara del dominio de frecuencia para comprobaciones de nodos
• La base de tiempo mínima de 1 ns/div permite la captura de detalles de tiempo finos
• El tiempo de subida de 7 ns permite una medición precisa de bordes rápidos
• La resolución vertical de 8 bits admite un muestreo de amplitud preciso
• La sensibilidad vertical de 4 mV a 4 V/div cubre señales pequeñas y grandes
• La base de tiempo mínima de 1 ns/div permite la captura de detalles de tiempo finos
• El tiempo de subida de 7 ns permite una medición precisa de bordes rápidos
• La resolución vertical de 8 bits admite un muestreo de amplitud preciso
• La sensibilidad vertical de 4 mV a 4 V/div cubre señales pequeñas y grandes
Aplicaciones
• Apto para analizar señales de bus CAN de automoción
• Se utiliza con la solución de problemas de comunicaciones serie UART y RS232
• Ideal para el desarrollo de bus I2C y SPI integrados
• Puede utilizarse para el diagnóstico y la validación de redes LIN
• Apto para mediciones de laboratorio de señales mixtas basadas en PC
• Se utiliza con la solución de problemas de comunicaciones serie UART y RS232
• Ideal para el desarrollo de bus I2C y SPI integrados
• Puede utilizarse para el diagnóstico y la validación de redes LIN
• Apto para mediciones de laboratorio de señales mixtas basadas en PC
¿Qué interfaces puedo utilizar para capturar buses serie?
El instrumento admite conexiones CAN, I2C, LIN, RS232, SPI y UART para la captura directa de protocolos.
¿Cómo se alimenta el dispositivo durante el funcionamiento?
La alimentación se extrae del puerto USB conectado, por lo que no se necesita una fuente de alimentación independiente.
¿Qué huella física debería permitir en mi banco?
La carcasa mide 170 x 190 x 40 mm, por lo que permite espacio para cables y conectividad host.
¿Qué estándares de seguridad y EMC cumple?
Cumple las normas EN 61010‐1:2010 de seguridad y EN 61326‐1:2006 de compatibilidad electromagnética.
¿Cuántos canales analógicos están disponibles para la adquisición simultánea?
Se proporcionan cuatro canales independientes para la captura simultánea de formas de onda.
