Kit básico de depuración/programador ATATMEL-ICE

Microchip Atmel-ICE es una herramienta de desarrollo diseñada para depurar y programar microcontroladores (MCU). Se utiliza con microcontroladores SAM y AVR, con núcleo ARM Cortex-M, que tiene capacidad de depuración en chip.

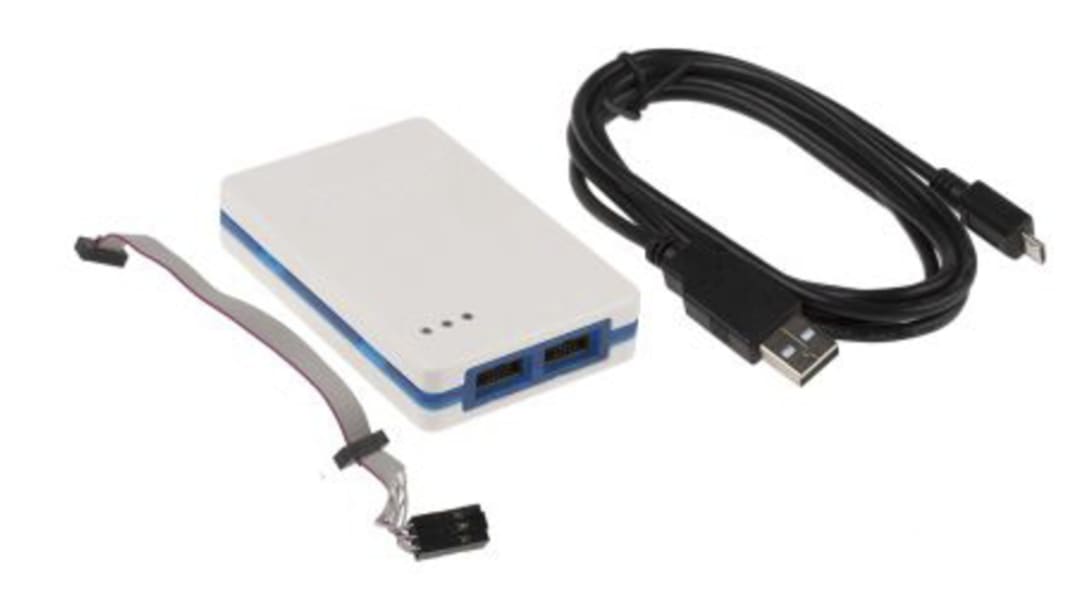

Este es un kit básico y contiene:

• Unidad Atmel-ICE
• Cable USB (1,8 m, alta velocidad, Micro-B)
• Cable plano de CC con conector de 50 mil de 10 pines y conector de 100 mil de 6 pines

El kit completo se puede encontrar aquí 130-6122

Requisitos del sistema

La unidad Atmel-ICE requiere la instalación en el ordenador de un entorno de depuración con interfaz como Atmel Studio versión 6.2 o posterior. La unidad Atmel-ICE se debe conectar al ordenador host mediante el cable USB incluido o con un cable micro USB homologado.

Atmel - ICE le permitirá programar y depurar en chip todo:

• Atmel AVR UC3 microcontroladores en interfaz JTAG y cable
• Dispositivos de la familia AVR XMEGA en interfaces JTAG y PDI de 2 hilos
• Microcontroladores AVR de 8 bits con soporte OCD en ambas interfaces JTAG o debugWIRE
• Atmel SAM ARM Microcontroladores basados en Cortex-M en interfaces SWD y JTAG
• Atmel tinyAVR Micrólogos de 8 bits con soporte para esta interfaz

¿Cómo abrir Atmel - ICE?

Para un funcionamiento normal, la unidad Atmel-ICE no debe abrirse. La apertura de la unidad se realiza bajo su propio riesgo. Se deben tomar precauciones antiestáticas.

El gabinete Atmel-ICE consta de tres componentes de plástico separados: La cubierta Top, la cubierta inferior y la correa azul, que se unen durante el montaje. Para abrir la unidad, basta con insertar un destornillador plano grande en las aberturas de la correa azul, aplicar algo de presión interna y girar suavemente. Repita el proceso en los otros orificios de ajuste y la cubierta Top POP off.

¿Cómo se activa la unidad Atmel-ICE?

La unidad Atmel-ICE se alimenta mediante el bus USB. Requiere menos de 100 mA para funcionar y, por tanto, se alimenta a través de un hub USB. El LED de alimentación se iluminará cuando la unidad esté conectada. Si no está conectada con una sesión activa de programación o depuración, la unidad activará un modo de bajo consumo para ahorrar energía de la batería del ordenador. La unidad Atmel-ICE no se puede apagar, solo hay que desconectarla cuando no se esté usando.

¿Cómo se conecta?

La unidad Atmel-ICE se comunica principalmente mediante una interfaz HID estándar y no requiere un controlador especial en el ordenador host. La unidad Atmel-ICE debe conectarse a un puerto USB disponible en el ordenador host mediante el cable USB incluido o con un cable micro USB homologado. La unidad Atmel-ICE contiene un controlador USB 2.0 y puede funcionar en los modos Full-Speed y High-Speed. Para obtener unos resultados óptimos, conecte la unidad Atmel-ICE directamente a un hub USB 2.0 de alta velocidad del ordenador host mediante el cable suministrado.
