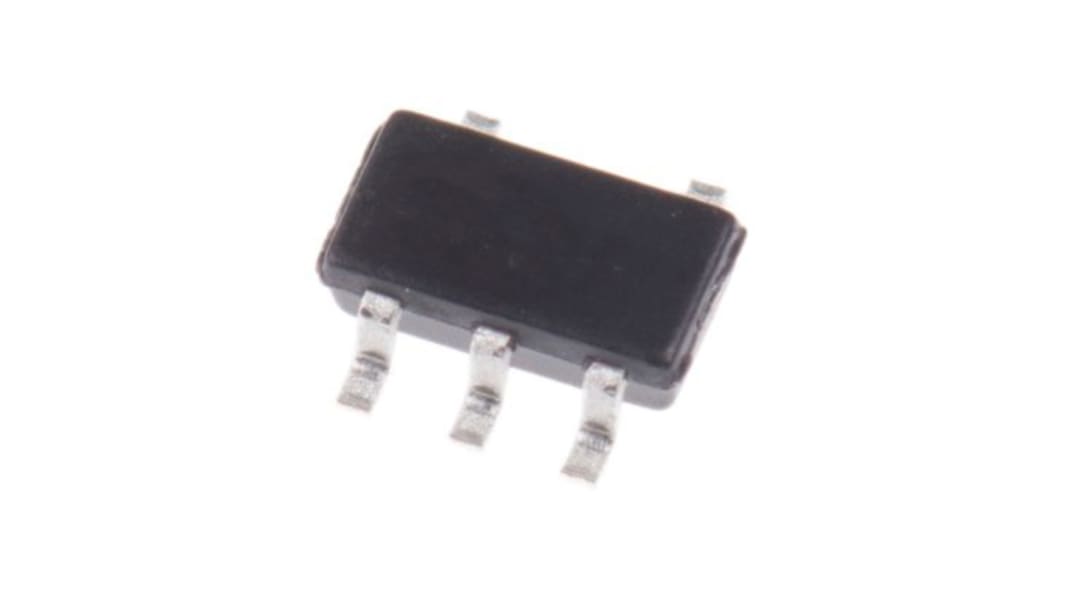

AEC-Q100 NAND: Puerta lógica, M74VHC1G132DTT1G, 74VHC, TSOP 5 pines 1 Sí
- Código RS:
- 184-4239
- Nº ref. fabric.:
- M74VHC1G132DTT1G
- Fabricante:
- onsemi
No disponible actualmente
Desconocemos si volveremos a disponer de este artículo. RS tiene previsto retirarlo próximamente de nuestra gama de productos.
- Código RS:
- 184-4239
- Nº ref. fabric.:
- M74VHC1G132DTT1G
- Fabricante:
- onsemi
Especificaciones
Documentación Técnica
Legislación y Conformidad
Datos del Producto
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo | Atributo | Valor |
|---|---|---|
| Marca | onsemi | |
| Función Lógica | NAND | |
| Tipo de Montaje | Montaje superficial | |
| Número de Elementos | 1 | |
| Number of Inputs per Gate | 1 | |
| Entrada de disparador Schmitt | Sí | |
| Tipo de Encapsulado | TSOP | |
| Conteo de Pines | 5 | |
| Familia Lógica | 74VHC | |
| Tipo de Entrada | Schmitt Trigger | |
| Tensión de Alimentación Máxima de Funcionamiento | 5.5 V | |
| Tipo de Retardo de Propagación Máxima @ CL Máximo | 19.6ns | |
| Tensión de Alimentación de Funcionamiento Mínima | 2 V | |
| Temperatura Máxima de Funcionamiento | +125 °C | |
| Longitud | 3.15mm | |
| Condición de Prueba de Retardo de Propagación | 50pF | |
| Estándar de automoción | AEC-Q100 | |
| Altura | 1mm | |
| Ancho | 1.65mm | |
| Dimensiones | 3.15 x 1.65 x 1mm | |
| Temperatura de Funcionamiento Mínima | -55 °C | |
| Seleccionar todo | ||
|---|---|---|
Marca onsemi | ||
Función Lógica NAND | ||
Tipo de Montaje Montaje superficial | ||
Número de Elementos 1 | ||
Number of Inputs per Gate 1 | ||
Entrada de disparador Schmitt Sí | ||
Tipo de Encapsulado TSOP | ||
Conteo de Pines 5 | ||
Familia Lógica 74VHC | ||
Tipo de Entrada Schmitt Trigger | ||
Tensión de Alimentación Máxima de Funcionamiento 5.5 V | ||
Tipo de Retardo de Propagación Máxima @ CL Máximo 19.6ns | ||
Tensión de Alimentación de Funcionamiento Mínima 2 V | ||
Temperatura Máxima de Funcionamiento +125 °C | ||
Longitud 3.15mm | ||
Condición de Prueba de Retardo de Propagación 50pF | ||
Estándar de automoción AEC-Q100 | ||
Altura 1mm | ||
Ancho 1.65mm | ||
Dimensiones 3.15 x 1.65 x 1mm | ||
Temperatura de Funcionamiento Mínima -55 °C | ||
- COO (País de Origen):
- MY
The MC74VHC1G132 is a single gate CMOS Schmitt NAND trigger fabricated with silicon gate CMOS technology. It achieves high speed operation similar to equivalent Bipolar Schottky TTL while maintaining CMOS low power dissipation. The internal circuit is composed of three stages, including a buffer output which provides high noise immunity and stable output. The MC74VHC1G132 input structure provides protection when voltages up to 7V are applied, regardless of the supply voltage. This allows the MC74VHC1G132 to be used to interface 5V circuits to 3V circuits. The MC74VHC1G132 can be used to enhance noise immunity or to square up slowly changing waveforms.
High Speed: tPD = 3.6ns (Typ) at VCC = 5V
Low Power Dissipation: ICC = 1μA (Max) at TA = 25°C
Power Down Protection Provided on Inputs
Balanced Propagation Delays
Pin and Function Compatible with Other Standard Logic Families
Chip Complexity: FETs = 68, Equivalent Gates = 16
