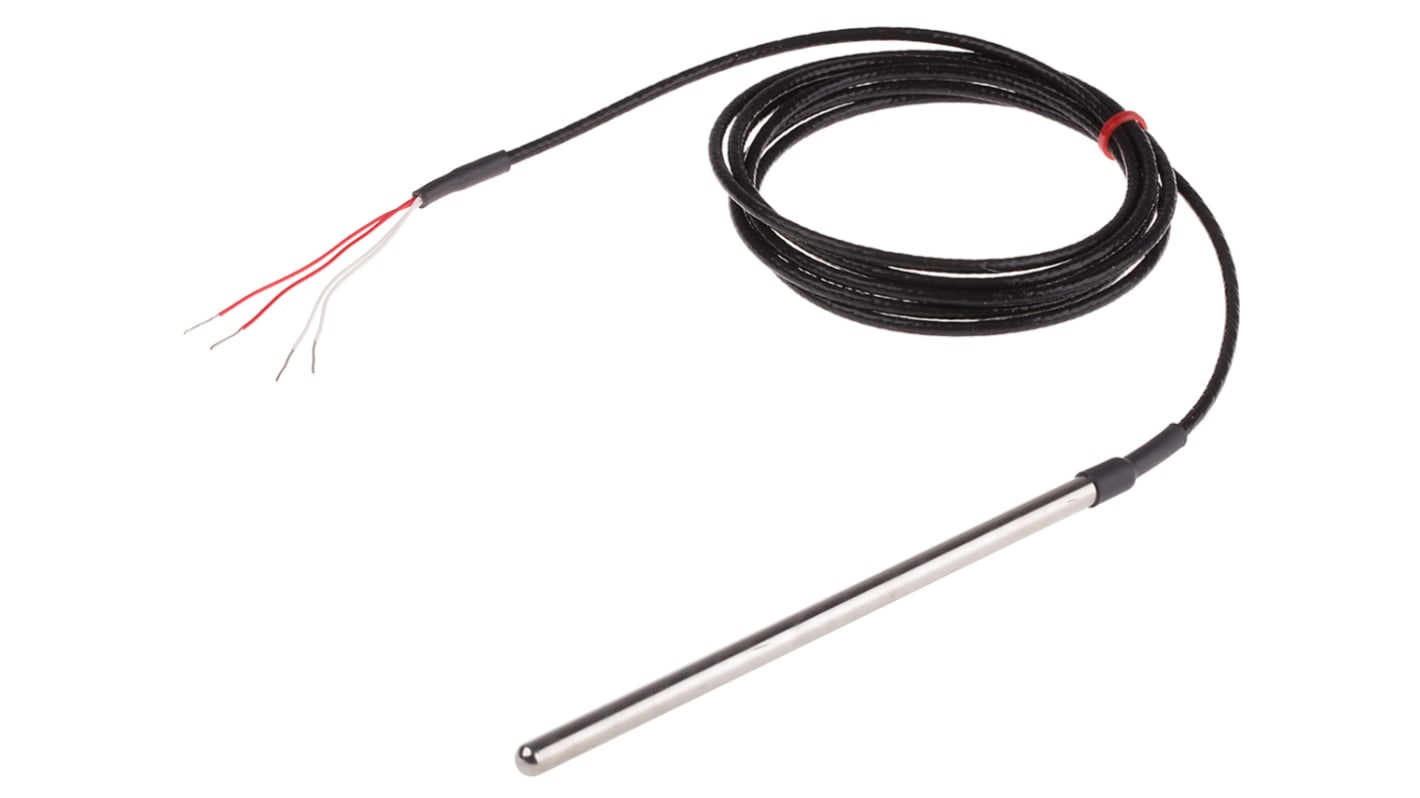

Sensor RTD PT100 RS PRO de 4 hilos, sonda: Ø 6mm, long. 150mm, cable de 2m, temp. -50°C → +250°C

RS Pro presenta una sonda de detección Pt100 PRT (termómetro De Resistencia de platino) o RTD (detector de temperatura De Resistencia) fiable y de alta calidad. Esta sonda RTD tiene una construcción robusta con el elemento de detección alojado en una funda rígida de acero inoxidable 316. Los cables tienen un aislamiento de Teflón durable y flexible y están apantallados para protección contra interferencias electromagnéticas. Este termómetro de resistencia de platino proporciona una medición de temperatura precisa y fiable para una amplia gama de aplicaciones.

Un RTD es un tipo de sensor de temperatura basado en la correlación entre metales y temperatura. A medida que aumenta la temperatura de un metal, también aumenta su resistencia al flujo de electricidad. Esta resistencia se puede medir y convertir en un valor de temperatura. En un RTD Pt100 "Pt" significa platino (hilo o película de platino) y "100" significa que el sensor de temperatura tiene una resistencia de 100 ohmios a 0 °C. El platino es el metal más fiable gracias a su relación de resistencia lineal a la temperatura en un amplio rango de temperaturas.

Una sonda Pt100 es la forma más resistente de RTD. El elemento del sensor de temperatura Pt100 está montado dentro de una funda o sonda de metal. Esto evita que el entorno circundante lo dañe cuando se inserta en el proceso que se va a medir. El otro extremo de la sonda está terminado con un cable aislado compuesto de 4 extremos de cable que se conectan al equipo de medición de temperatura.

• elemento de detección de alta estabilidad con una salida de precisión
• precisión/tolerancia de clase B conforme a IEC 60751
• rango de medición de temperatura de -50 a +250 °C.
• 4 cables para lecturas precisas
• Los Cables se conectan a cualquier instrumento PT100 de 2 3 ó 4 cables
• funda rígida de acero inoxidable resistente a la corrosión 316 para proteger el elemento de detección
• el aislamiento Flexible de Teflón proporciona aislamiento térmico y eléctrico, resistencia a impactos y protege contra la humedad, la corrosión y sustancias químicas abrasivas incluso en temperaturas extremas
• cable Apantallado para protección contra interferencias electromagnéticas

Estas sondas de sensor PRT Pt100 con su diseño robusto son ideales para usar en muchas aplicaciones industriales de uso general, incluidas las siguientes:

• Aire acondicionado y refrigeración
• Sector químico
• procesamiento de plásticos
• Estufas y parrillas
• Medición de temperatura de aire, gas y líquido
• medición de la temperatura de los gases de escape
• Procesamiento de alimentos
• Laboratorios

El sensor de temperatura PRT funciona colocando el elemento sensor (o el final del proceso) en el equipo o proceso que requiere la medición de temperatura. A medida que la temperatura del termómetro de resistencia de platino aumenta, aumenta su resistencia al flujo de electricidad. Por cada aumento por grado de temperatura, la resistencia eléctrica también cambia por una relación establecida, esto se denomina coeficiente de temperatura. Para el platino, esta relación es de 0,00385 ohmios/ohmios/°C, lo que significa que para un Pt100 con una resistencia de 100 ohmios, el aumento de la resistencia por grado de temperatura sería de 0,385 ohmios. Esto permitirá medir el valor de resistencia total y, a continuación, convertirlo en un valor de temperatura.

La resistencia generada por el sensor de temperatura se mide pasando corriente a través de uno de los cables para producir una tensión. Esta tensión se mide con un voltímetro o puente adecuados y luego se calcula la resistencia en ohmios con la Ley de Ohm (R=V/I). Una vez conocida la resistencia, puede convertirla en una lectura de temperatura mediante una ecuación de calibración o una tabla Pt100. También se puede conectar un calibrador o dispositivo de medición de temperatura a los cables de la sonda que convertirán automáticamente la resistencia medida en una lectura de temperatura.
