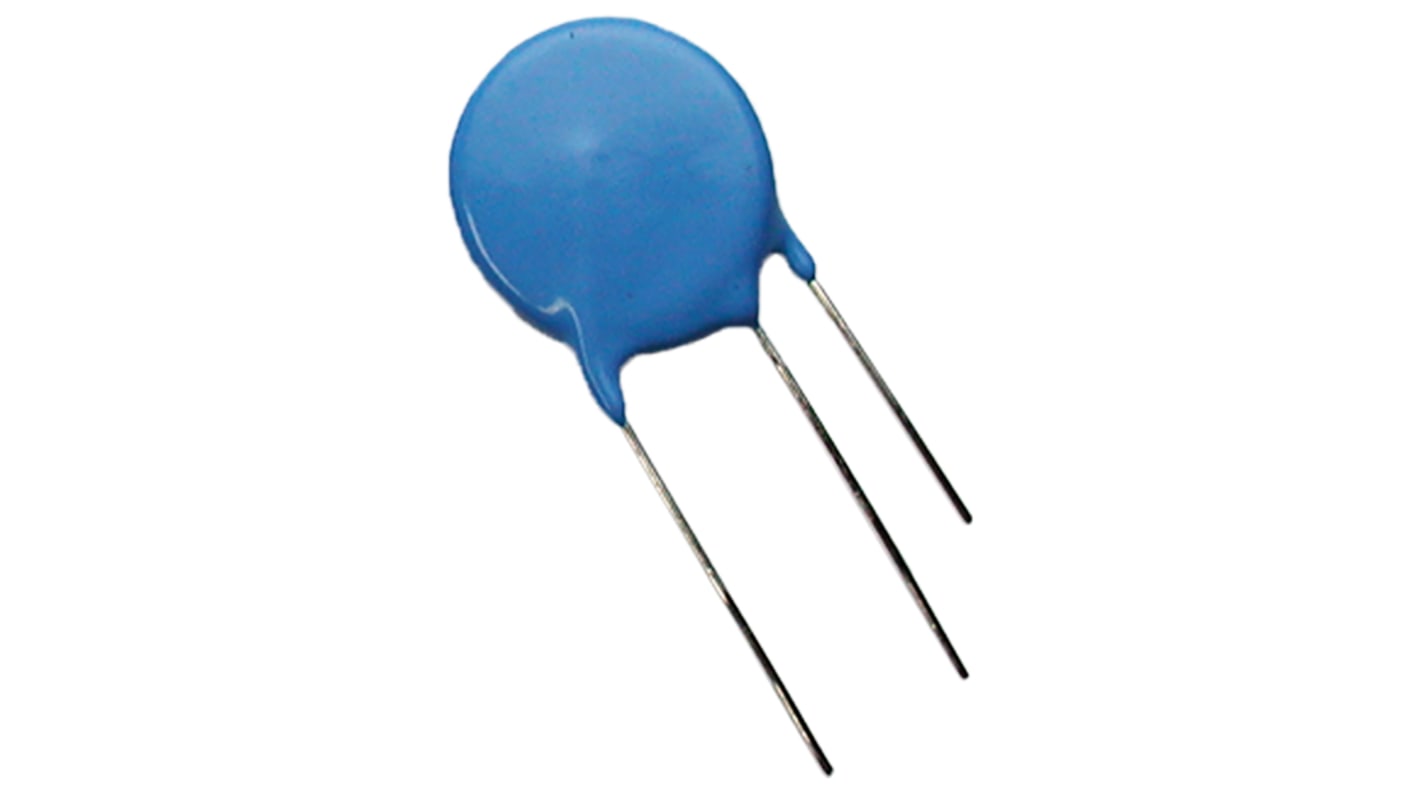

Varistor de óxido metálico RS PRO, tensión de ruptura 430V, 110J, 440pF, dim. 17.5 (Dia.) x 9.5mm, paso 7.5mm

Nuestros varistores de óxido metálico RS Pro se han diseñado para satisfacer los requisitos contra sobretensión anormal descritos en la sección 39.4 de la norma UL 1449 (4 edición). Bajo condiciones de tensión sostenida, el varistor de óxido metálico (MOV) que se conecta al cable térmico se abre. Estos MOV, que cumplen los requisitos UL1449 (4 edición), son ideales para dispositivos de protección contra transitorios sin generar alto coste ni crear complicaciones de diseño.

Cuando se usan por encima de su valor nominal, los MOV tradicionales, pueden fallar en condiciones de cortocircuito o no abrirse cuando están expuestos a sobretensiones de estado continuo sostenidas. Sin embargo, el enlace térmico integrado utilizado en nuestra gama RS Pro responde a la temperatura y la tensión. Esta respuesta garantiza que cuando el MOV supera una determinada temperatura o tensión, el MOV se desconecta de la línea.

Nuestra gama de MOV con protección térmica reacciona instantáneamente contra situaciones de sobretensión inesperadas y ofrece un excelente nivel de protección a los componentes descendentes. Los MOV RS Pro admiten soldadura por ola, lo que le ayuda a reducir costes al eliminar la rectificación causada por operaciones de soldadura manuales.

El enlace térmico de nuestros MOV sólo debe utilizarse para proporcionar protección al varistor en casos de sobretensión anómala. Nunca utilice en serie con la carga un varistor con protección térmica. Nuestros varistores de óxido metálico están pensados para el uso en conformidad con módulos de dispositivos de protección contra sobretensiones conformes con UL 1449. No obstante, el diseño de módulo debe permitir la posibilidad de que bajo condiciones de sobretensión extremas, algunas de unidades puedan presentar calentamiento, ventilación y arco antes de abrir. Recomendamos pruebas de aplicación para esta gama.

Con protección térmica
Soldadura por ola
A tensiones de funcionamiento normal, estos MOV tienen una baja corriente de fugas
Alta corriente de supresión de transitorios nominal de hasta 40 kA
Rango de temperaturas de funcionamiento -55 °C a +85 °C
Rango de temperatura de funcionamiento de -55 °C a + +125 °C
Las opciones de tres cables tienen un fusible en el segundo o tercer cable
Productos patentados (U.S Patent #6636403 y IE010410)
Certificación de epoxi 94V-0
Certificación ISO y TS16949
Reconocimiento UL1449, UL1414/CUL
Certificación VDE

Los varistores de óxido metálico con protección térmica RS Pro son adecuados para una amplia gama de aplicaciones, entre las que se incluyen:

Fuentes de alimentación de líneas ac
Módulos de protección de paneles ac
Medidores de potencia ac
Fuentes de alimentación ac-dc
Productos supresores de transitorios de tensión (TVSS)
Tiras con protección contra transitorios
Fuentes de alimentación ininterrumpida
Carriles DIN
Electrodomésticos
Inversores

Nuestros varistores de óxido metálico RS Pro tienen un dispositivo de protección térmica, por lo que se debe tener cuidado al soldar los dispositivos en su lugar. Estos MOV se pueden soldar manualmente o por ola. Con soldadura manual, recomendamos establecer un sumidero de calor para los cables del dispositivo. Con la soldadura por ola, compruebe que las temperaturas de las etapas de precalentamiento y baño de soldadura están estrechamente controladas.
