- Código RS:
- 226-3900
- Nº ref. fabric.:
- W30528/3SFTRC
- Fabricante:
- Winslow
14 Disponible para entrega en 24/48 horas
252 Disponible para entrega en 24/48 horas
Añadido
Precio unitario (En un Tubo de 14)
1,771 €
(exc. IVA)
2,143 €
(inc.IVA)
Unidades | Por unidad | Por Tubo* |
14 - 336 | 1,771 € | 24,794 € |
350 - 1036 | 1,596 € | 22,344 € |
1050 - 2786 | 1,419 € | 19,866 € |
2800 - 5586 | 1,239 € | 17,346 € |
5600 + | 1,154 € | 16,156 € |
*precio indicativo |
- Código RS:
- 226-3900
- Nº ref. fabric.:
- W30528/3SFTRC
- Fabricante:
- Winslow
Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- GB
Datos del Producto

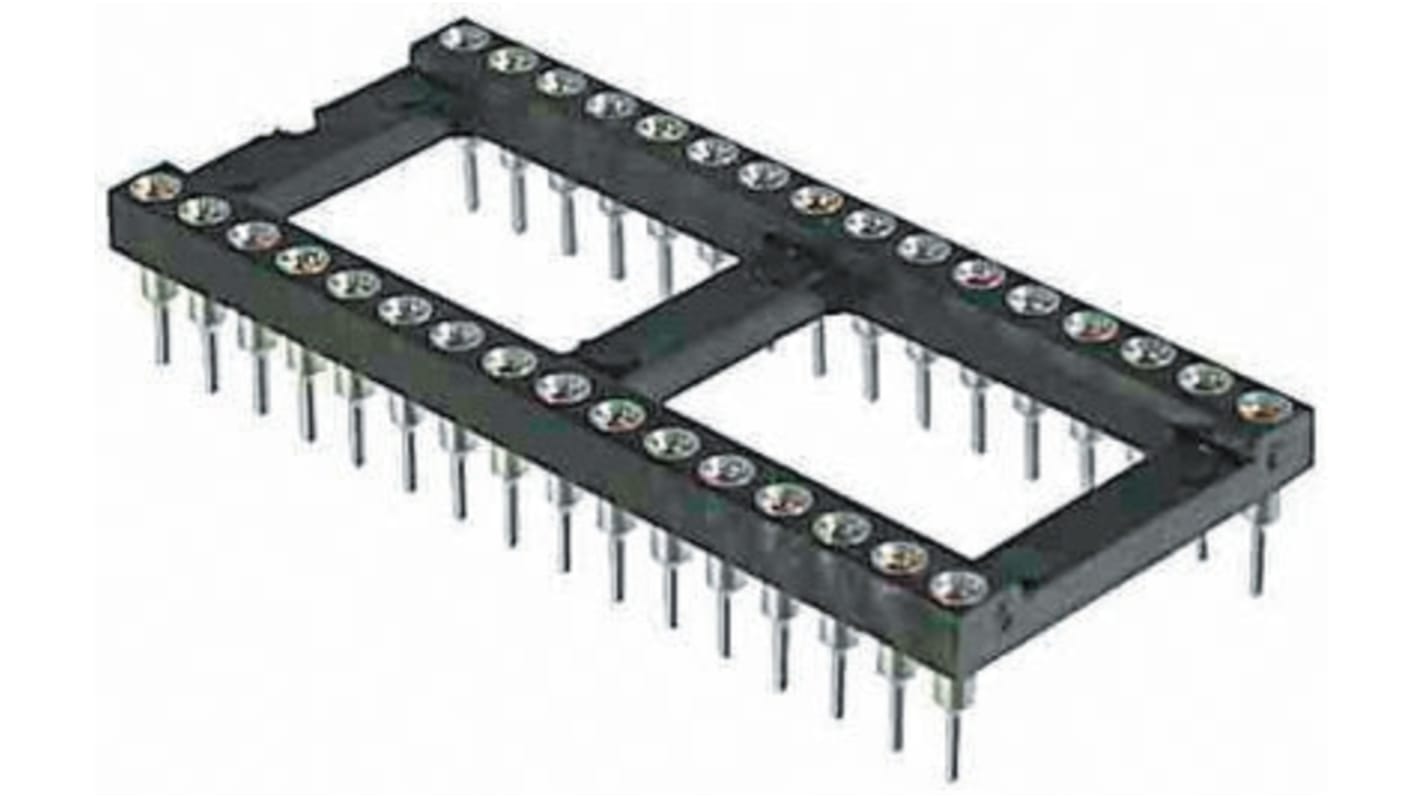

Zócalos DIL de contactos chapados en oro y perfil ultrabajo
Estos zócalos tienen las mismas características que las versiones de perfil bajo de tipo 3 pero presentan contactos de punta hueca muy planos que permiten reducir la altura del CI sobre la PCB, ya que el CI puede colocarse más abajo en el zócalo (como muestra el diagrama anterior).
Especificaciones
Atributo | Valor |
---|---|
Número de Contactos | 28 |
Tipo de Montaje | Montaje en orificio pasante |
Tipo de Pin | Torneado |
Paso | 2.54mm |
Anchura de Fila | 7.62mm |
Tipo de bastidor | Bastidor abierto |
Método de Terminación | Soldador |
Revestimiento del Contacto | Oro, Estaño |
Valor Nominal de Corriente | 3A |
Orientación | Vertical |
Longitud | 35.48mm |
Anchura | 3.5mm |
Profundidad | 10.14mm |
Dimensiones | 35.48 x 3.5 x 10.14mm |
Material de la Carcasa | PBT |
Material del Contacto | Cobre Berilio |
Temperatura Mínima de Funcionamiento | -65°C |
Temperatura Máxima de Funcionamiento | +150°C |
