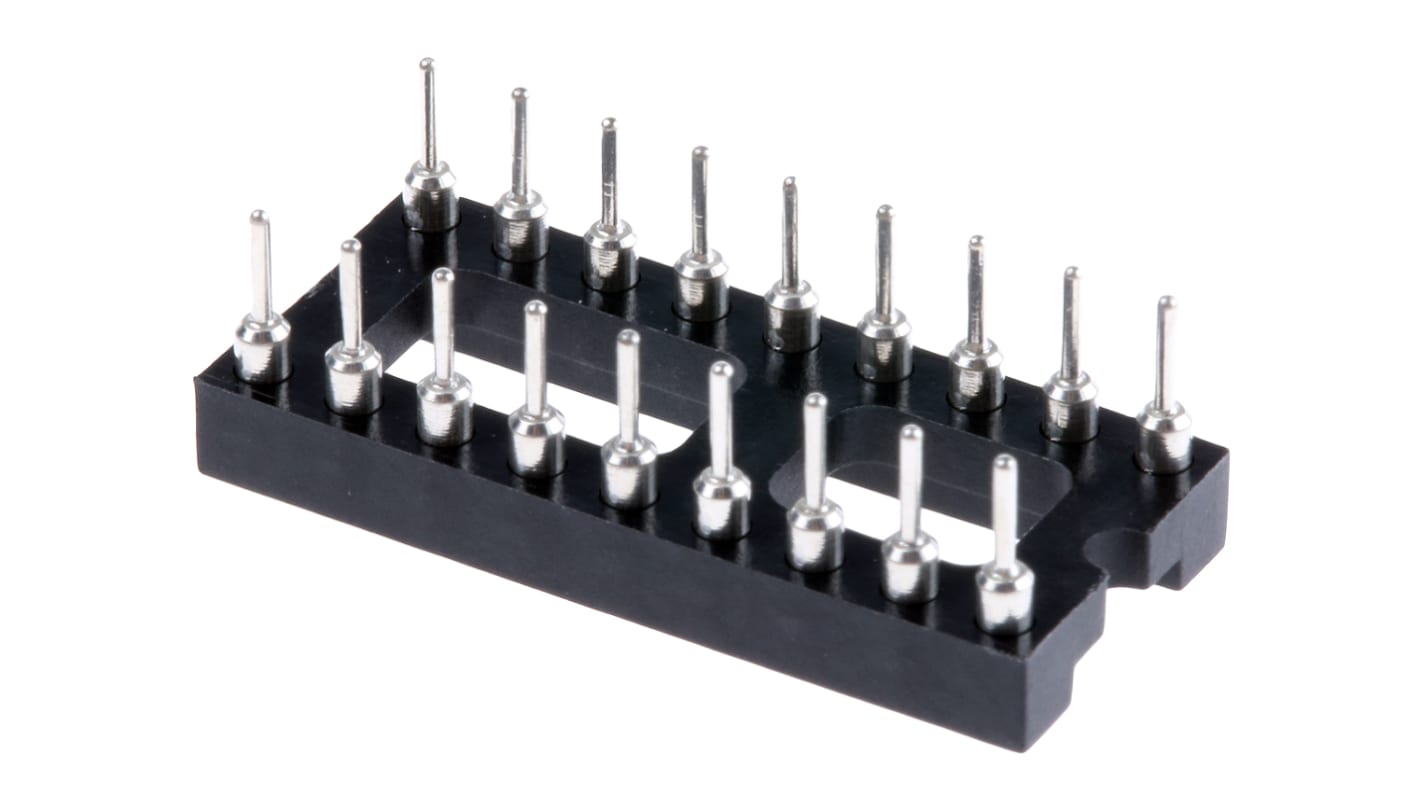

Zócalo DIL E-TEC, paso de 2.54mm, 18 contactos, anch. 7.62mm, 3A, montaje orificios pasantes
- Código RS:
- 549-4781
- Nº ref. fabric.:
- POS-318-S001-95 X22
- Fabricante:
- E-TEC
506 Disponible para entrega en 24/48 horas
Añadido
Precio unitario (En un Tubo de 22)
1,875 €
(exc. IVA)
2,269 €
(inc.IVA)
| Unidades | Por unidad | Por Tubo* |
| 22 - 528 | 1,875 € | 41,25 € |
| 550 - 1628 | 1,686 € | 37,092 € |
| 1650 - 4378 | 1,50 € | 33,00 € |
| 4400 - 8778 | 1,311 € | 28,842 € |
| 8800 + | 1,217 € | 26,774 € |
| *precio indicativo | ||
- Código RS:
- 549-4781
- Nº ref. fabric.:
- POS-318-S001-95 X22
- Fabricante:
- E-TEC
Legislación y Conformidad
- COO (País de Origen):
- CH
Datos del Producto
Contactos de oro de precisión
Zócalos DIP de precisión con contactos chapados en oro "tulip" y pines estañados.
Evitan la acción de la capilaridad con la soldadura y el fundente en PCB
Su construcción de bastidor abierto maximiza la disipación de calor
Rango de temperatura: -65 °C a +125 °C
Contactos: cobre-berilio
Pines: latón
100 ciclos (vida útil del contacto)
Resistencia de aislamiento: 5 x 109 Ω (a 500 Vd.c) (temperatura alta y estándar) >104 MΩ (a 500 Vd.c) (epoxi FR4)
Evitan la acción de la capilaridad con la soldadura y el fundente en PCB
Su construcción de bastidor abierto maximiza la disipación de calor
Rango de temperatura: -65 °C a +125 °C
Contactos: cobre-berilio
Pines: latón
100 ciclos (vida útil del contacto)
Resistencia de aislamiento: 5 x 109 Ω (a 500 Vd.c) (temperatura alta y estándar) >104 MΩ (a 500 Vd.c) (epoxi FR4)
Especificaciones
Atributo | Valor |
|---|---|
| Número de Contactos | 18 |
| Tipo de Montaje | Montaje en orificio pasante |
| Tipo de Pin | Torneado |
| Paso | 2.54mm |
| Anchura de Fila | 7.62mm |
| Tipo de bastidor | Bastidor abierto |
| Método de Terminación | Soldador |
| Revestimiento del Contacto | Oro, Estaño |
| Valor Nominal de Corriente | 3A |
| Orientación | Vertical |
| Longitud | 22.8mm |
| Profundidad | 2.8mm |
| Material del Contacto | Cobre Berilio |
| Material de la Carcasa | PBT |
| Temperatura Mínima de Funcionamiento | -55°C |
| Temperatura Máxima de Funcionamiento | +125°C |
