Zócalo DIL Preci-Dip, paso de 2.54mm, , 28 contactos, anch. 15.24mm, 1A, montaje superficial
- Código RS:
- 701-9446
- Nº ref. fabric.:
- 110-87-628-41-105161
- Fabricante:
- Preci-Dip
Temporalmente fuera de stock. Disponible a partir del 09/07/2024, con entrega en 4 día(s) laborable(s).
Añadido
Precio unitario (Suministrado en múltiplos de 5)
3,63 €
(exc. IVA)
4,39 €
(inc.IVA)
| Unidades | Por unidad | Por Pack* |
| 5 - 70 | 3,63 € | 18,15 € |
| 75 - 245 | 3,02 € | 15,10 € |
| 250 - 495 | 2,624 € | 13,12 € |
| 500 - 1245 | 2,552 € | 12,76 € |
| 1250 + | 2,492 € | 12,46 € |
| *precio indicativo | ||
- Código RS:
- 701-9446
- Nº ref. fabric.:
- 110-87-628-41-105161
- Fabricante:
- Preci-Dip
Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- CH
Datos del Producto

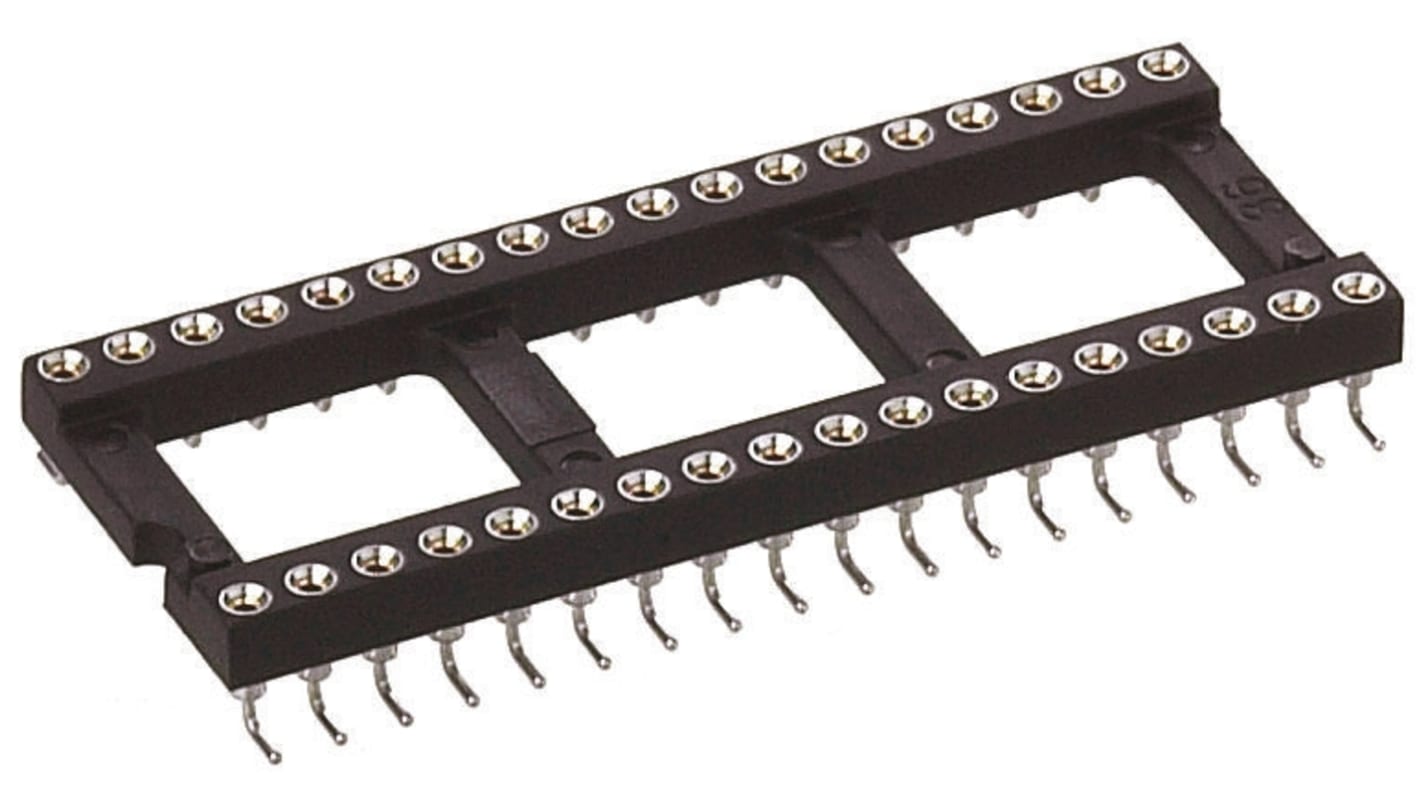

Zócalos CI de 2,54 mm DIL de bastidor abierto preci-DIP serie 110
Estos conectores hembra de 2,54 mm de paso doble en línea Swiss preci-DIP serie 110 son conectores de montaje perpendicular SMD o de orificio Pasante de bastidor abierto. Los zócalos DIL de montaje en superficie están diseñados para soldadura por reflujo, incluida la fase de vapor con terminaciones de ala de gaviota para máxima resistencia y prueba en circuito sencilla cuando se montan en PCB.
Las fundas son de latón estañado con pinzas de contacto de chapado en oro de 4 dedos
Los códigos RS 702-0691 , 702-2704 , 702-2701 , 702-2713 , 702-2767, 702-2779 , 702-2773 , 702-2798 y 702-2808 no tienen barra central
Los códigos RS 702-2785 , 702-2798 , 702-2795 , 702-2808 , 702-2811 y 702-2818 tienen 2 barras centrales
Los códigos RS 702-0691 , 702-2704 , 702-2701 , 702-2713 , 702-2767, 702-2779 , 702-2773 , 702-2798 y 702-2808 no tienen barra central
Los códigos RS 702-2785 , 702-2798 , 702-2795 , 702-2808 , 702-2811 y 702-2818 tienen 2 barras centrales
Estándares
UL 94V_0
Especificaciones
Atributo | Valor |
|---|---|
| Número de Contactos | 28 |
| Tipo de Montaje | Montaje Superficial |
| Tipo de Pin | Torneado |
| Paso | 2.54mm |
| Anchura de Fila | 15.24mm |
| Tipo de bastidor | Bastidor abierto |
| Método de Terminación | Soldador |
| Revestimiento del Contacto | Oro, Estaño |
| Valor Nominal de Corriente | 1A |
| Orientación | Vertical |
| Longitud | 35.5mm |
| Anchura | 17.7mm |
| Profundidad | 2.8mm |
| Dimensiones | 35.5 x 17.7 x 2.8mm |
| Material de la Carcasa | PET Reforzado con Fibra de Vidrio |
| Tensión Nominal | 100 Vac, 150 Vdc |
| Temperatura Máxima de Funcionamiento | +125°C |
| Temperatura Mínima de Funcionamiento | -55°C |
| Material del Contacto | Cobre Berilio, Latón |
