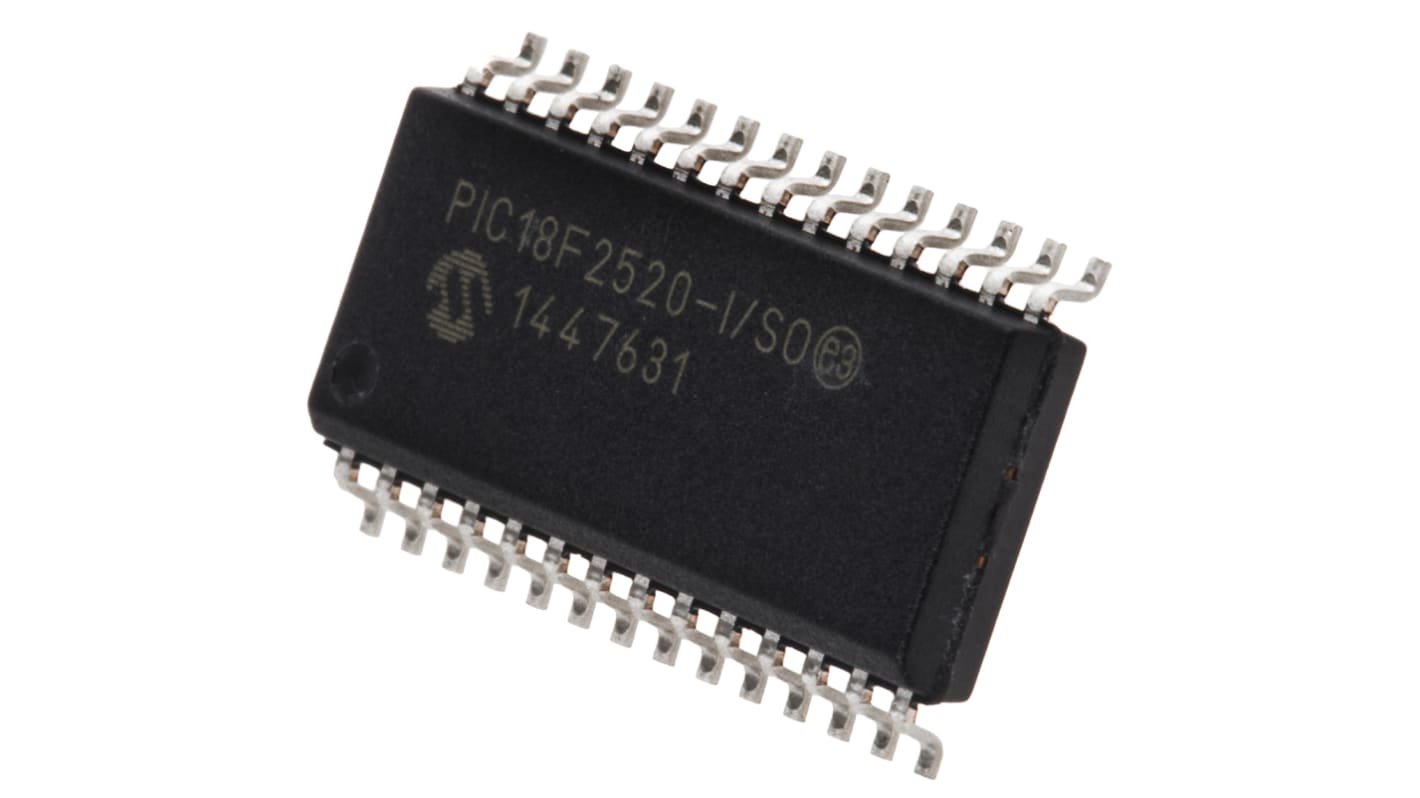

Microcontrolador Microchip PIC18F2520-I/SO, núcleo PIC de 8 bit, 1.54 kB RAM, 32kB, 40 MHz, SOIC Flash de 28 pines

Ver todo Microcontroladores
Descuento aplicable por cantidad

Subtotal (1 unidad)*

6,01 €

(exc. IVA)

7,27 €

(inc.IVA)

Add to Basket
Selecciona o escribe la cantidad
Disponible
  • Disponible(s) 9 unidad(es) más para enviar a partir del 13 de abril de 2026
  • Disponible(s) 754 unidad(es) más para enviar a partir del 20 de abril de 2026
¿Necesitas comprar más? Introduce la nueva cantidad y clica en "Consultar fechas de entrega"
Unidad(es)
Por unidad
1 - 246,01 €
25 - 995,86 €
100 +5,69 €

*precio indicativo

Opciones de empaquetado:
Código RS:
623-0639
Nº ref. fabric.:
PIC18F2520-I/SO
Fabricante:
Microchip
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo

Marca

Microchip

Serie

PIC18F2520

Tipo de producto

Microcontrolador

Encapsulado

SOIC

Tipo de montaje

Superficie

Número de pines

28

Núcleo del dispositivo

PIC

Ancho del bus de datos

8bit

Tipo de interfaz

SPI

Tamaño de la memoria de programa

32kB

Frecuencia del reloj máxima

40MHZ

Tamaño RAM

1.54kB

Tensión de alimentación máxima

5.5V

Número de E/S programables

25

Comparadores analógicos

2

Temperatura de Funcionamiento Mínima

-40°C

Disipación de potencia máxima Pd

1W

Temperatura de funcionamiento máxima

85°C

Certificaciones y estándares

No

Altura

2.35mm

Longitud

17.9mm

Tensión de alimentación mínima

1.8V

Convertidores analógico/digital

10 x 10 Bit

Tipo de memoria de programa

Flash

Arquitectura del juego de instrucciones

RISC

Estándar de automoción

No

Microcontroladores de 8 bits PIC18F2420/2520/4420/4520


Los microcontroladores PIC18F de Microchip son los dispositivos de 8 bits más capaces de la oferta de Microchip. Dentro de la gama está disponible la capacidad CAN, LIN y Ethernet como parte de una gama completa de periféricos para satisfacer las necesidades de aplicaciones integradas y versiones con tecnología XLP (Extremamente baja potencia) para donde el consumo de potencia es una consideración clave.

La familia de microcontroladores PIC18F2420/2520/4420/4520 se basa en la arquitectura PIC18 de Microchip que ofrece una pila de hardware de 31 niveles y 75 instrucciones. Estas MCU proporcionan hasta 10 MIPS, hasta 64 KB de RAM de memoria de programa de hasta 3896 bytes. En la placa hay un oscilador configurable.

Características del microcontrolador


40 MHz máx. Velocidad de CPU

75 instrucciones: 83 con juego de instrucciones ampliado activado

Pila de hardware de 31 niveles

Oscilador interno configurable: rango de frecuencia seleccionable de 8 MHz a 31 kHz

25 contactos de E/S - Modelos PIC18F2420/2520

36 contactos de E/S - Modelos PIC18F4420/4520

Tecnología nanoWatt

Reset de encendido (POR)

Temporizador de encendido (PWRT)

Temporizador de arranque de oscilador (OST)

Rearme por desconexión (BOR)

Temporizador Watchdog Extended (WDT)

Módulo de detección de alta/baja tensión (HLVD)

Programación de baja tensión (LVP)

Programación serie en circuito (ICSP)

Depuración en circuito (ICD)

Periféricos


Convertidor analógico a digital (ADC) de 10 bits: modelos PIC18F2420/2520 de 10 canales; PIC18F4420/4520 de 13 canales

Módulo PWM de captura, comparación y mejora: solo modelos PIC18F4420/4520

Módulos Capture, Compare, PWM - Modelos PIC18F2420/2520 x 2, Modelos PIC18F4420/4520 x 1

Dos comparadores

Un temporizador de 8 bits

Tres temporizadores de 16 bits

Módulo de puerto serie síncrono Master (MSSP) con SPI e I2C

Transmisor de receptor asíncrono sincrono universal direccionable mejorado (EUSART)
