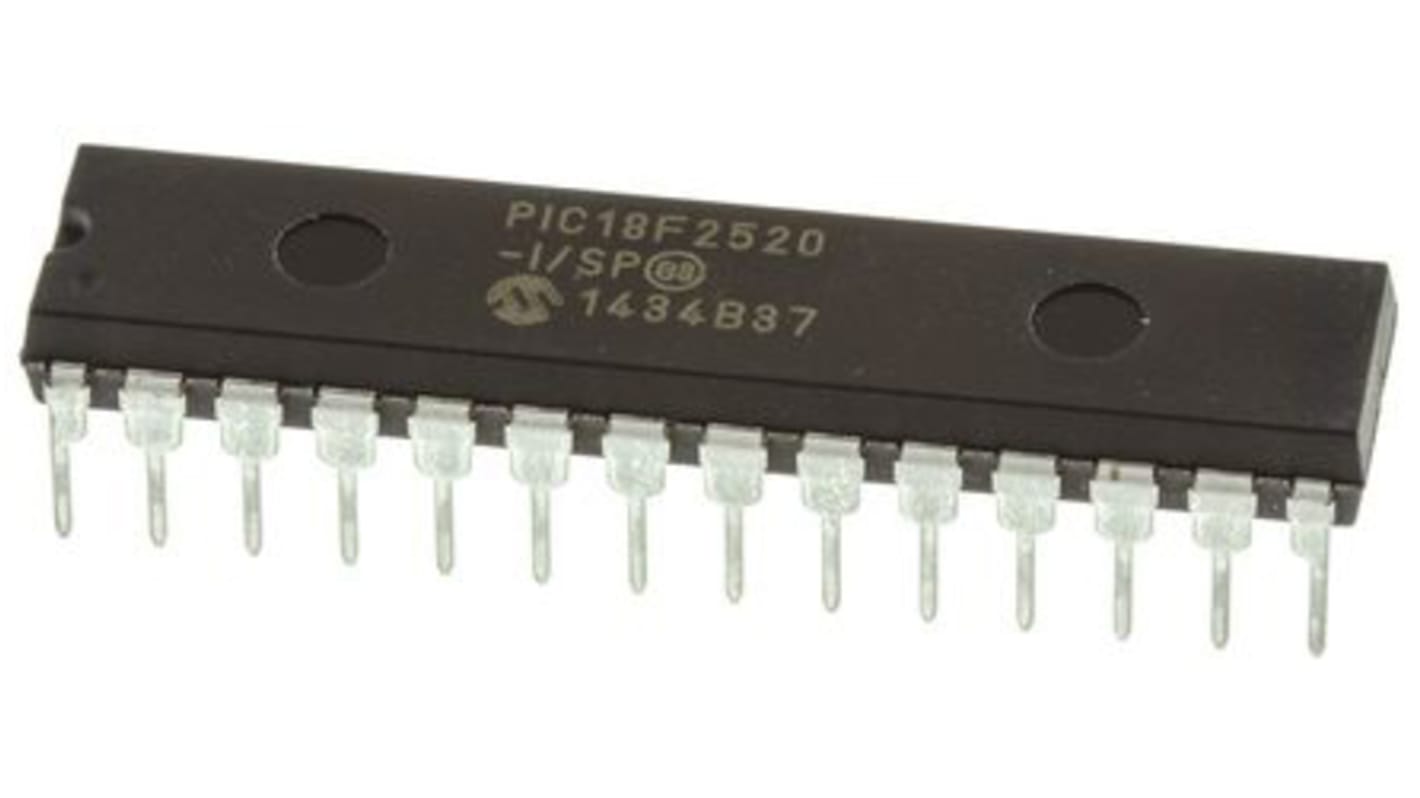

Microcontrolador Microchip, núcleo PIC de 8 bit, 1.54 kB RAM, 32kB, 40 MHz, SPDIP Flash de 28 pines

Ver todo Microcontroladores
Descuento aplicable por cantidad

Subtotal (1 tubo de 15 unidades)*

91,56 €

(exc. IVA)

110,79 €

(inc.IVA)

Add to Basket
Selecciona o escribe la cantidad
Disponible
  • Disponible(s) 135 unidad(es) para enviar desde otro centro de distribución
  • Disponible(s) 30 unidad(es) más para enviar a partir del 05 de enero de 2026
¿Necesitas comprar más? Introduce la nueva cantidad y clica en "Consultar fechas de entrega"
Unidad(es)
Por unidad
Por Tubo*
15 - 156,104 €91,56 €
30 - 905,948 €89,22 €
105 +5,799 €86,99 €

*precio indicativo

Código RS:
887-7136
Nº ref. fabric.:
PIC18F2520-I/SP
Fabricante:
Microchip
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo

Marca

Microchip

Tipo de producto

Microcontrolador

Serie

PIC18F2520

Encapsulado

SPDIP

Tipo de montaje

Orificio pasante

Número de pines

28

Núcleo del dispositivo

PIC

Ancho del bus de datos

8bit

Tipo de interfaz

SPI

Tamaño de la memoria de programa

32kB

Frecuencia del reloj máxima

40MHz

Tamaño RAM

1.54kB

Tensión de alimentación máxima

5.5V

Número de E/S programables

25

Disipación de potencia máxima Pd

1W

Comparadores analógicos

2

Temperatura de Funcionamiento Mínima

-40°C

Temperatura de funcionamiento máxima

85°C

Longitud

35.56mm

Certificaciones y estándares

No

Anchura

7.49 mm

Altura

3.81mm

Tensión de alimentación mínima

2V

Estándar de automoción

No

Arquitectura del juego de instrucciones

RISC

Número de temporizadores

4

Convertidores analógico/digital

10 x 10 Bit

Tipo de memoria de programa

Flash

Microcontroladores PIC18F2420/2520/4420/4520 de 8 bits


Los microcontroladores PIC18F de Microchip son los dispositivos de 8 bits más competentes de la oferta de Microchip. La gama también cuenta con compatibilidad con Ethernet, LIN y CAN como parte de una completa serie de periféricos para cumplir las necesidades de las aplicaciones integradas y las versiones que incluyen tecnología XLP (Extrem Low-Power) en las que el consumo de energía es una consideración importante.

La familia PIC18F2420/2520/4420/4520 de microcontroladores se basa en la arquitectura de PIC18 de Microchip con una pila de hardware de 31 niveles y 75 instrucciones. Estas MCU proporcionan hasta 10 MIPS, hasta 64 Kbytes de memoria de programa y RAM de hasta 3896 bytes. En la placa hay un oscilador configurable.

Características del microcontrolador


Velocidad de CPU máx. de 40 MHz

75 instrucciones – 83 con el conjunto de instrucciones extendido activado

Pila de hardware de 31 niveles

Oscilador interno configurable – Rango de frecuencia seleccionable de 8 MHz a 31 kHz

25 contactos de E/S – Modelos PIC18F2420/2520

36 contactos de E/S – Modelos PIC18F4420/4520

Tecnología nanoWatt

Reset de encendido (POR)

Temporizador de arranque (PWRT)

Temporizador de arranque de oscilador (OST)

Reset de caída de tensión (BOR)

Temporizador Watchdog ampliado (WDT)

Módulo de detección de alta/baja tensión (HLVD)

Programación de baja tensión (LVP)

Programación serie en circuito (ICSP)

Depuración en circuito (ICD)

Periféricos


Convertidor analógico/digital (ADC) de 10 bits – PIC18F2420/2520 de 10 canales; PIC18F4420/4520 de 13 canales

Un módulo de captura, comparación y PWM mejorado – Solo modelos PIC18F4420/4520

Módulo de captura, comparación y PWM – Modelos PIC18F2420/2520 x 2, modelos PIC18F4420/4520 x 1

Dos comparadores

Un temporizador de 8 bits

Tres temporizadores de 16 bits

Módulo de puerto serie síncrono maestro (MSSP) con SPI e I2C

Transmisor receptor síncrono-asíncrono universal direccionable mejorado (EUSART)
