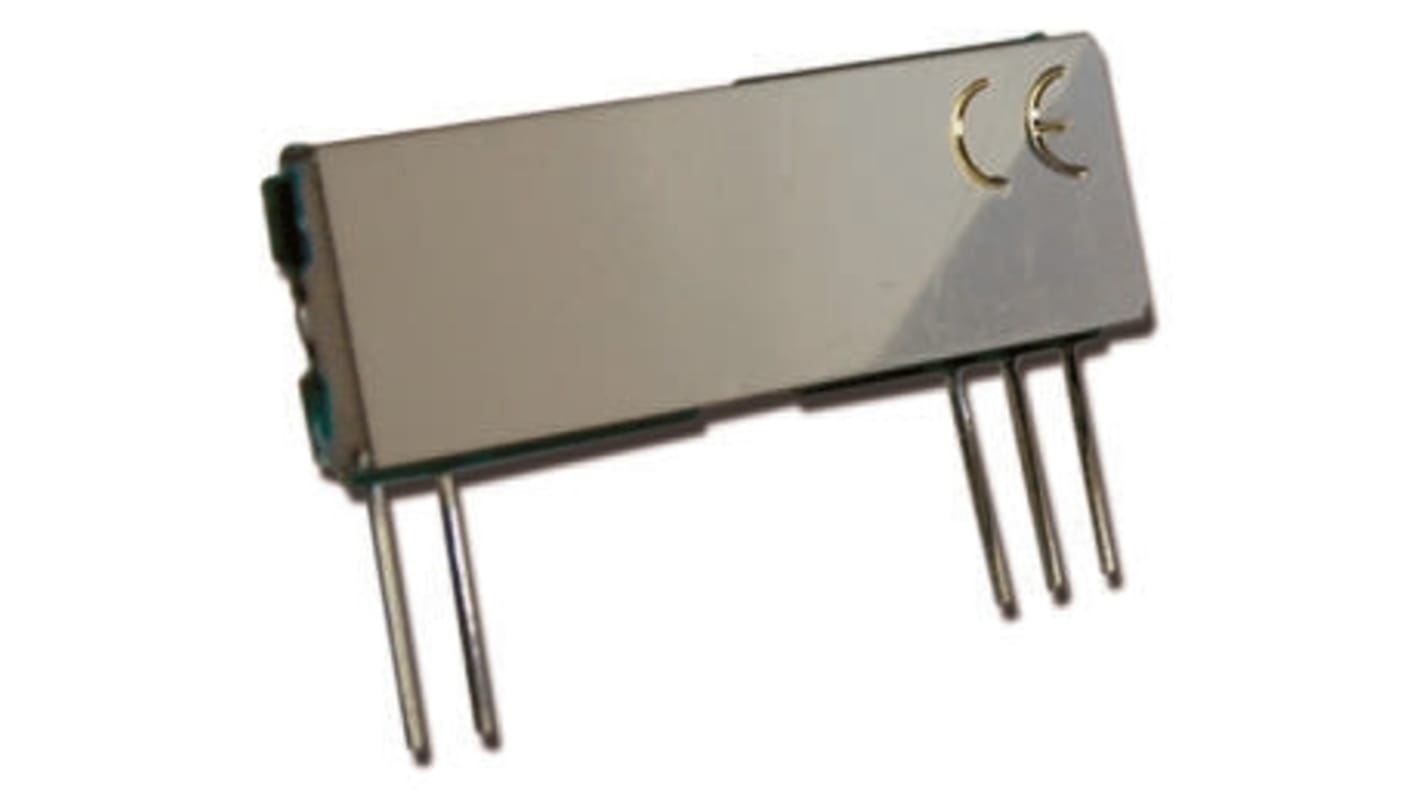

Módulo RF Transmisor, 434MHZ, 20kbit/s, 4.5 → 5.5V, Potencia 25mW

La imagen representada puede no ser la del producto

Ver todo Módulos RF
No disponible
RS ya no dispondrá de este producto.
Código RS:
505-6733
Nº ref. fabric.:
T7G-434.075
Fabricante:
RF Solutions
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo

Marca

RF Solutions

Tipo de Módulo

Transmisor

Ranuras de expansión

434MHZ

Modulación Técnica

FM

Máxima velocidad de datos RF

20kbit/s

Potencia de salida máxima

25mW

Tensión de Alimentación

4.5 → 5.5V

Dimensiones

31.5 x 3 x 10.5mm

Altura

10.5mm

Longitud

31.5mm

Temperatura Máxima de Funcionamiento

+55 °C

Temperatura de Funcionamiento Mínima

-10 °C

Ancho

3mm

COO (País de Origen):
GB

Módulos de transmisor/receptor RF de banda estrecha T7G/R7G-434


La serie T7G/R7G son módulos de transmisor y receptor RF de banda estrecha apantallado, que permiten la implementación de un control remoto o enlace de telemetría simple.

Frecuencia operativa de RF: banda ISM de 434 MHz
Ancho de banda de canal: 12,5 kHz
Potencia de salida RF: hasta +16 dBm
Sensibilidad del receptor: -117 dBm
Modulación: FSK
Velocidad de datos OTA: hasta 20 kbps
Alcance: hasta 1000 m (línea de visión)
Salida RSSI de receptor
Comunicación host: serie
Fuente de alimentación: +4,5 a +5,5 V dc
Rango de temperaturas de funcionamiento: -10 a +55 °C
Dimensiones: 10,5 x 31,5 x 3 mm (transmisor), 17 x 48 x 8,3 mm (receptor)
Aplicaciones: control remoto, redes inalámbricas, telemetría, comunicación de largo alcance para Internet de las cosas (IoT)

Códigos de producto RS
505-6733 T7G-434.075 Tx, frecuencia de canal de 434,075 MHz
505-6755 T7G-434.225 Tx, frecuencia de canal de 434,225 MHz
505-6749 R7G-434.075 Rx, frecuencia de canal de 434,075 MHz
505-6761 R7G-434.225 Rx, frecuencia de canal de 434,225 MHz
505-6799 R7G-434.525 Rx, frecuencia de canal de 434,525 MHz

Nota

Es posible diseñar un sistema de control remoto seguro de 4 botones con un módulo de Tx y uno de Rx junto con el chipset Holtek HT12 Codec: codificador HT12E, código RS 885-0692 y el decodificador HT12D, código RS 885-0702

Certificados

ETSI
