Osciloscopio basado en PC Pico Technology PQ009, calibrado RS, canales:2 A, 16 D, 50MHZ, interfaz CAN, IIC, LIN, RS232,

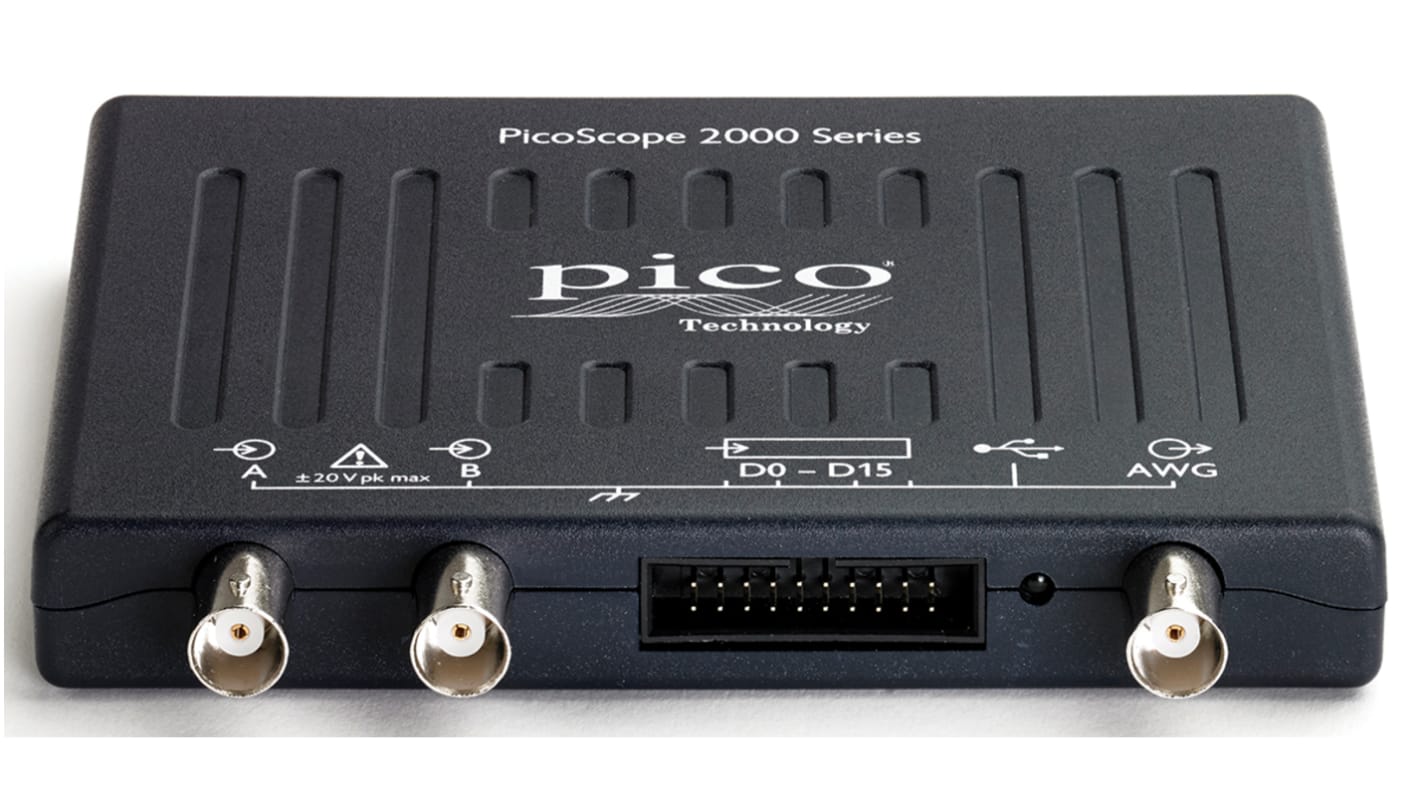

El MSO PicoScope 2206B es un osciloscopio de 2 canales a 50 MHz de señal mixta que también funciona como analizador lógico de 16 canales, con una velocidad de muestreo máxima de 1 GS/s. Presenta análisis de espectro integrado, generación de forma de onda arbitraria/de función y análisis de bus serie. El MSO 2206B tiene una memoria de búfer de 32 MS y un generador de señal de 1 MHz AWG. Hay quince medidas automáticas disponibles en modo de osciloscopio y otras once en modo espectro. La decodificación en serie es una característica estándar del PicoScope e incluye SPI, I2C, FlexRay, CANbus, LINbus y ARINC. El MSO 2206B ofrece una excelente visualización y medición de forma de onda, así como altas velocidades de actualización de forma de onda. Proporciona el rendimiento necesario para el análisis avanzado de formas de onda, decodificación en serie y gráficos de frecuencia. El MSO PicoScope 2206B aprovecha la potencia de proceso, el display y la potencia de comunicación de un ordenador portátil o de sobremesa conectado, y ahora incorpora capacidades de pellizcar, ampliar y arrastrar.

Potente, portátil y compacto
2 canales analógicos/16 canales digitales
Ancho de banda de 50 MHz
Generador de forma de ondas arbitrario integrado
1 GS/s, búfer de 32 MS
Conexión y alimentación USB
Incluye análisis avanzado de forma de onda con decodificación en serie/FFT
Excelente integridad de señal
Dimensiones: 130 x 104 x 18,8 mm
Peso: <200 g

Diseño
Prueba
Formación
Servicio
Control
Detección de fallos
Reparación

Software incluido: PicoScope 6 para Microsoft Windows 7, 8 (no Windows RT) y 10; SDK de 32 bits y 64 bits para Windows 7, 8 (no Windows RT) y 10; programas de ejemplo de 32 bits y 64 bits (C, Microsoft Excel VBA, LabVIEW). Software disponible para descargar gratuitamente en www.picotech.com: PicoScope 6 (beta) para Linux y OS X; SDK (beta) para Linux y OS X. Idiomas soportados: alemán, coreano, checo, chino simplificado, danés, español, francés, griego, holandés, húngaro, inglés, italiano, japonés, noruego, polaco, portugués, rumano, ruso, sueco, turco. Las sondas adicionales y/o de recambio, el cable y las pinzas de prueba están disponibles por separado.

EN 61010-1:2010

Cable USB 2.0, sondas pasivas (x2), cable de entrada digital, pinzas de prueba lógica (x20), guía de inicio rápido, software y CD de referencia
