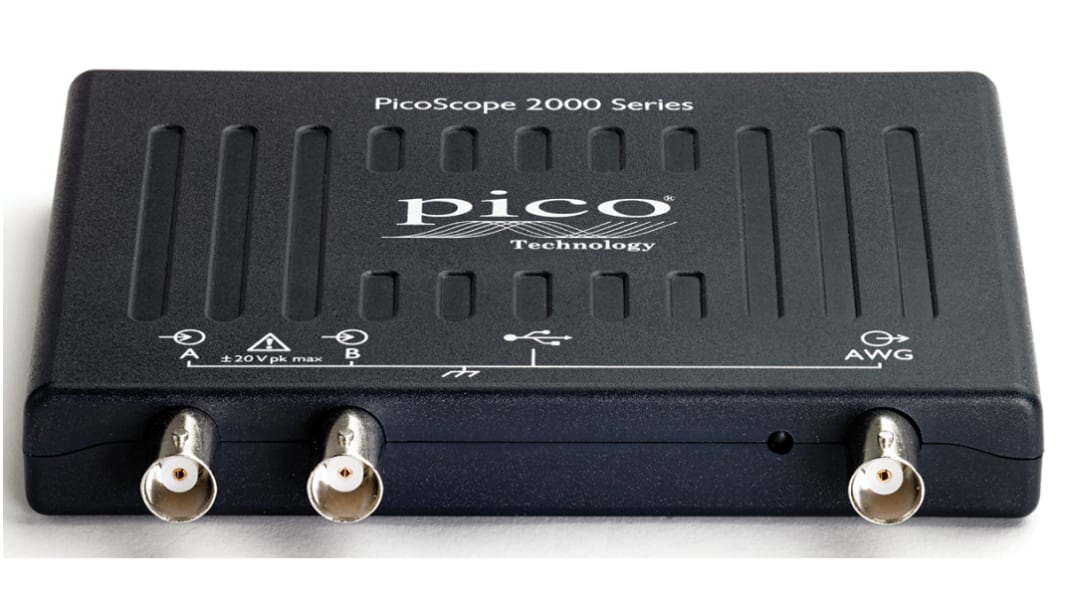

Osciloscopio basado en PC Pico Technology 2206 B, calibrado UKAS, canales:2 A, 50MHZ, interfaz CAN, IIC, LIN, RS232,

El PicoScope 2206B es un osciloscopio de 50 MHz de 2 canales que incorpora análisis de espectro, generación de forma de onda de función/arbitraria y análisis de bus serie. El 2206B tiene una velocidad de muestreo máxima de 500 MS/s, memoria de búfer de 32 MS y generador de señal de 1 MHz AWG. Hay quince medidas automáticas disponibles en modo de osciloscopio y otras once en modo espectro. La decodificación en serie es una característica estándar del PicoScope e incluye SPI, I2C, FlexRay, CANbus, LINbus y ARINC. El 2206B ofrece una excelente visualización y medición de forma de onda, así como altas velocidades de actualización de las formas de onda. Proporciona el rendimiento necesario para el análisis avanzado de formas de onda, decodificación en serie y gráficos de frecuencia. El PicoScope 2206B aprovecha la potencia de proceso, el display y la potencia de comunicación de un ordenador portátil o de sobremesa conectado, y ahora incorpora capacidades de pellizcar, ampliar y arrastrar.

Potente, portátil y compacto
2 canales analógicos
Ancho de banda de 50 MHz
Generador de forma de ondas arbitrario integrado
500 MS/s, búfer de 32 MS
Conexión y alimentación USB
Incluye análisis avanzado de forma de onda con decodificación en serie/FFT
Excelente integridad de señal
Dimensiones: 130 x 104 x 18,8 mm
Peso<: 200 g

Diseño
Prueba
Formación
Servicio
Control
Detección de fallos
Reparación

Software incluido: PicoScope 6 para Microsoft Windows 7, 8 (no Windows RT) y 10; SDK de 32 bits y 64 bits para Windows 7, 8 (no Windows RT) y 10; programas de ejemplo de 32 bits y 64 bits (C, Microsoft Excel VBA, LabVIEW). Software disponible para descargar gratuitamente en www.picotech.com: PicoScope 6 (beta) para Linux y OS X; SDK (beta) para Linux y OS X. Idiomas soportados: alemán, coreano, checo, chino simplificado, danés, español, francés, griego, holandés, húngaro, inglés, italiano, japonés, noruego, polaco, portugués, rumano, ruso, sueco, turco. Las sondas adicionales y/o de recambio, el cable y las pinzas de prueba están disponibles por separado.

EN 61010-1:2010

Cable USB 2.0, sondas pasivas MI007 (x2), guía de inicio rápido, software y CD de referencia

Pico Technology serie 2000 tiene un ancho de banda de 50MHz. Se trata de un osciloscopio pequeño, ligero y moderno basado en PC de 2 canales que es una alternativa a los dispositivos de sobremesa. Se utiliza en el banco, por lo que ocupa poco espacio y se puede Sit justo al lado del circuito que se está probando. El software PicoScope6 (incluido) permite incorporar características de gama alta como decodificación en serie y pruebas de límite de máscara como estándar. Tiene una velocidad de muestreo de 500MS/s. La conexión de USB permite la impresión, copia, y almacenamiento y el envío de correos electrónicos sobre el terreno. La interfaz USB de alta velocidad proporciona una transferencia de datos rápida y la alimentación USB elimina la necesidad de llevar una voluminosa fuente de alimentación externa.
Nota:
El software suministrado incluye PicoScope6, Windows y Linux SDK, programas de ejemplo C, Visual Basic, Excel VBA, LabVIEW. Los requisitos del PC de software PicoScope son Microsoft Windows XP (SP3), Windows vista, Windows 7 o Windows 8 (no Windows RT) de 32 o 64 bits.
Se suministran con:
Sondas 60MHz (2), cable USB, guía de inicio rápido, software y CD de referencia
Instrumentos basados en Pico PC

Rendimiento profesional que cabe en su bolsillo
Solución sencilla y rentable
Velocidad de muestreo alta y en tiempo real
Modo de muestreo de tiempo equivalente (ETS)
Generador de forma de ondas arbitrario integrado
Disparadores digitales avanzados
Modos de visualización de persistencia
Conexión y alimentación USB
Actualizaciones de software gratuitas
Prueba de límite de máscara
Decodificación de bus de serie
Búfer circular de 10.000 formas de onda
Memoria de búfer 32MS
Ancho de banda AWG 1Mhz

Diseño
Prueba
Formación
Mantenimiento
Control
Diagnóstico
Reparaciones

EN 61010-1:2010
Certificación WEEE
EN61326-1:2006
FCC parte 15 Subparte B

Instrumentos basados en PC Pico
