Osciloscopio Basado en PC Pico Technology, Serie PicoScope 3000, 50 MHZ 16 canales, calibrado UKAS
- Código RS:
- 280-6635
- Nº ref. fabric.:
- PicoScope 3203D MSO
- Fabricante:
- Pico Technology
No disponible actualmente
Lo sentimos, no sabemos cuándo volverá a estar disponible
- Código RS:
- 280-6635
- Nº ref. fabric.:
- PicoScope 3203D MSO
- Fabricante:
- Pico Technology
Especificaciones
Documentación Técnica
Legislación y Conformidad
Datos del Producto
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo | Atributo | Valor |
|---|---|---|
| Marca | Pico Technology | |
| Tipo de producto | Osciloscopio | |
| Ancho de banda | 50MHZ | |
| Número de canales | 16 | |
| Tipo de Osciloscopio | Basado en PC | |
| Tipo de interfaz | CAN, IIC, LIN, RS232, SPI, UART, USB | |
| Serie | PicoScope 3000 | |
| Certificaciones y estándares | EN 61010-1:2010, EN 61326-1:2006, WEEE | |
| Anchura | 190mm | |
| Altura | 170mm | |
| Base de tiempo mínima | 1ns/div | |
| Calibrado | UKAS | |
| Sensibilidad vertical máxima | 4V/div | |
| Tiempo de subida | 7ns | |
| Base de tiempo máxima | 5000s/div | |
| Fuente de alimentación | Tensión de red | |
| Resolución vertical | 8 bit | |
| Sensibilidad vertical mínima | 4mV/div | |
| Seleccionar todo | ||
|---|---|---|
Marca Pico Technology | ||
Tipo de producto Osciloscopio | ||
Ancho de banda 50MHZ | ||
Número de canales 16 | ||
Tipo de Osciloscopio Basado en PC | ||
Tipo de interfaz CAN, IIC, LIN, RS232, SPI, UART, USB | ||
Serie PicoScope 3000 | ||
Certificaciones y estándares EN 61010-1:2010, EN 61326-1:2006, WEEE | ||
Anchura 190mm | ||
Altura 170mm | ||
Base de tiempo mínima 1ns/div | ||
Calibrado UKAS | ||
Sensibilidad vertical máxima 4V/div | ||
Tiempo de subida 7ns | ||
Base de tiempo máxima 5000s/div | ||
Fuente de alimentación Tensión de red | ||
Resolución vertical 8 bit | ||
Sensibilidad vertical mínima 4mV/div | ||
- COO (País de Origen):
- GB
Osciloscopios de señal mixta pico Technology

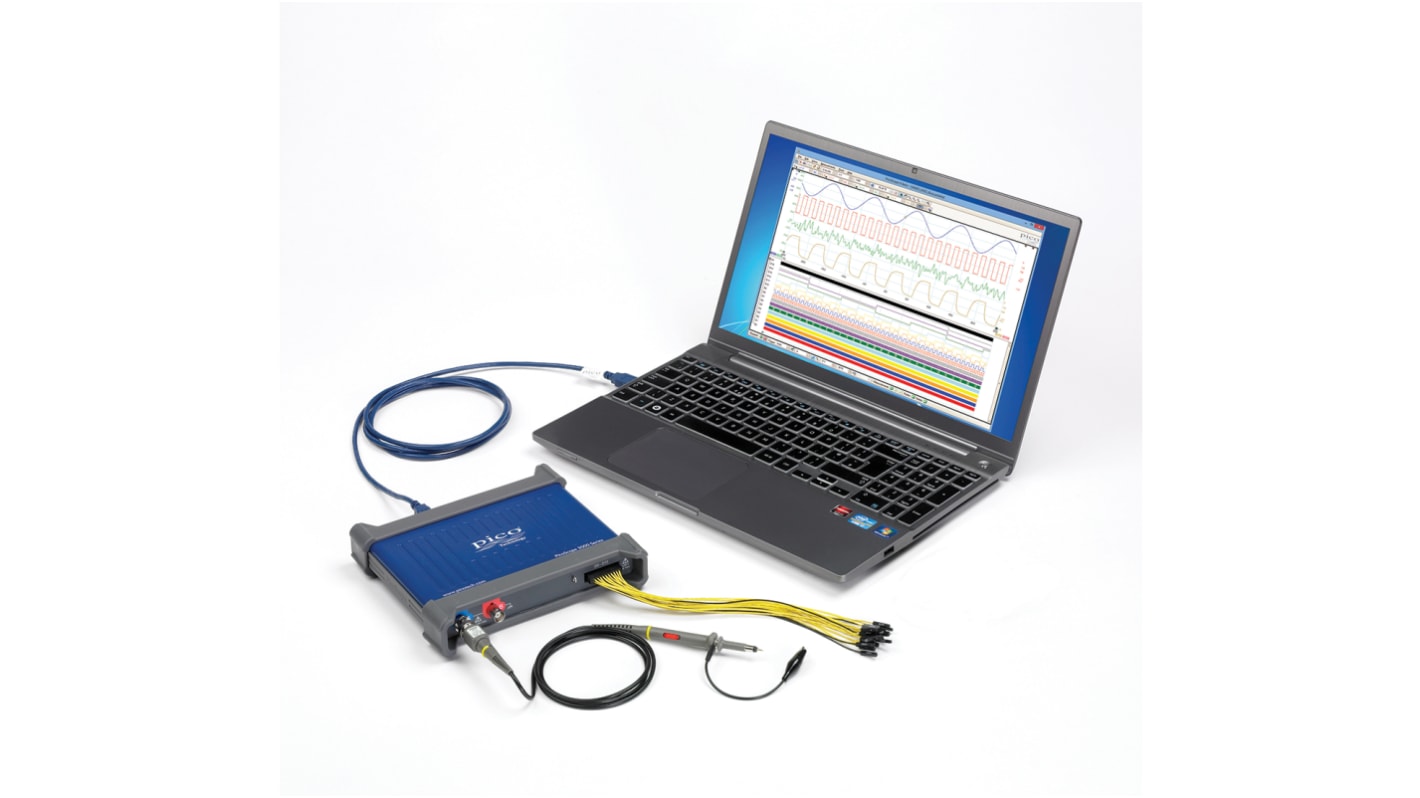

El osciloscopio Pico Technology serie 3000 tiene un ancho de banda de 50 MHz. Se trata de un sistema de pruebas portátil completo de 2 canales, basado en PC, compacto y con conexión USB, que se conecta a un ordenador portátil. Es compatible con el software PicoScope6 para ofrecer soluciones avanzadas y rentables. Este osciloscopio muestra formas de onda en una ventana redimensionable en la pantalla del PC del usuario, creando un espacio despejado para múltiples trazas analógicas y digitales de alta resolución. Guardar, compartir y analizar formas de onda es rápido y sencillo gracias a las funciones de red, almacenamiento y procesamiento del PC. También incluye canales matemáticos, mediciones automáticas con estadísticas, análisis de espectro y modo de visualización de persistencia de color y dispone de disparo digital avanzado integrado con ancho de pulso, ventana, caída, lógica de canal, patrón digital y otros calificadores, pruebas de límite de máscaras y alarmas. La descodificación serie admite protocolos SPI, I2C, I2S, RS-232/UART, CAN, LIN y FlexRay en hasta 20 canales analógicos y digitales, incluso con una mezcla de protocolos al mismo tiempo.
Se suministra con:
Sondas conmutables x1/x10 (1 por canal analógico) en maletín de transporte, guía de inicio rápido, CD de software y referencia, cables USB, adaptador de alimentación (solo con modelos de 4 canales analógicos)
.
Características y ventajas
Muestreo en tiempo real de 1GS/s.
Memoria de búfer 64MS
100.000 formas de onda por segundo
Generador de forma de onda arbitrario
Conexión y alimentación USB 3.0
Incluye decodificación en serie y pruebas de máscara
Velocidades de actualización de hardware acelerado
analizador lógico de 16 canales
Aplicaciones
Diseño
Prueba
Formación
Mantenimiento
Control
Diagnóstico
Reparaciones
Certificaciones
EN 61010-1:2010
Certificación WEEE
EN61326-1:2006
FCC parte 15 Subparte B
